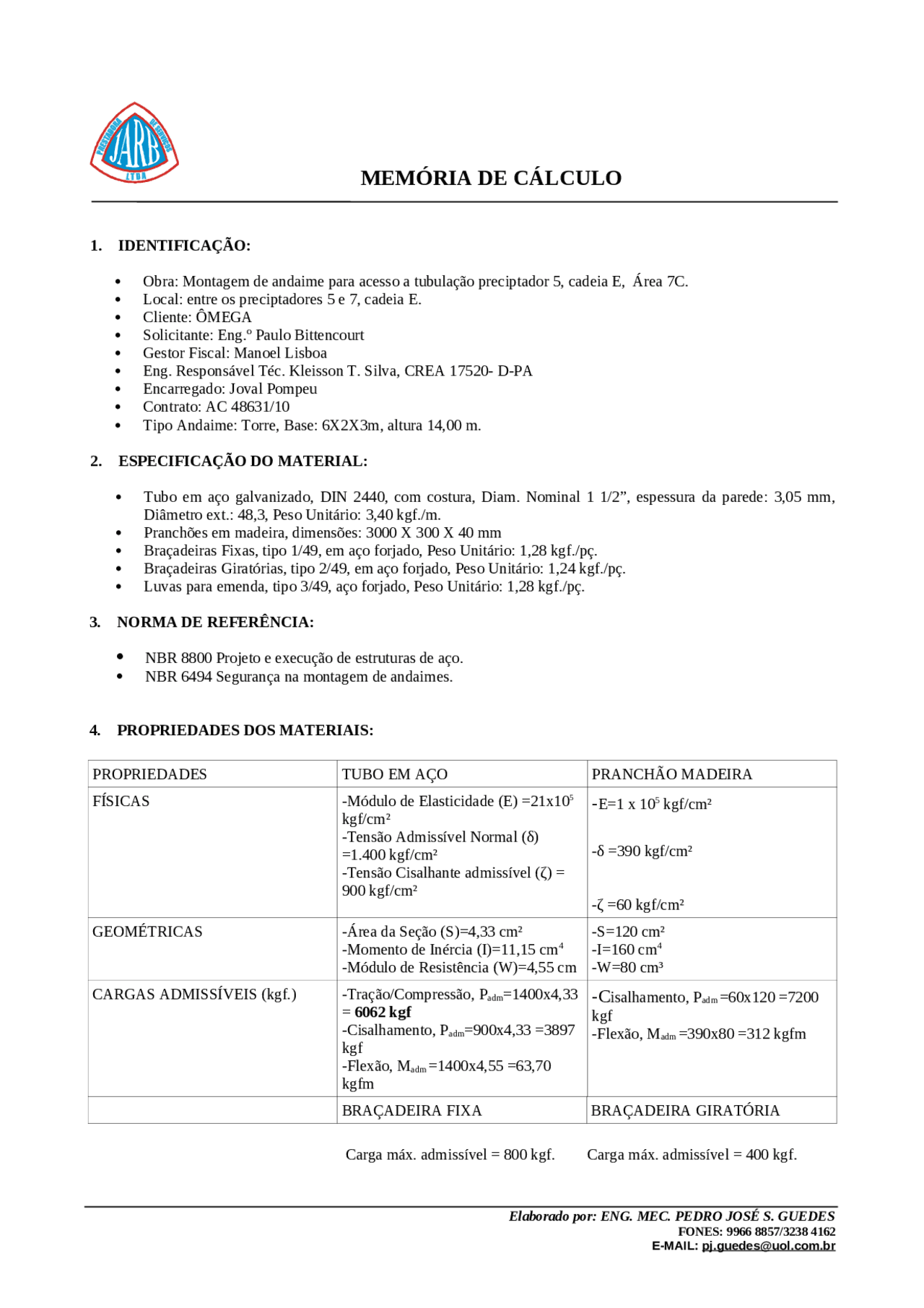

MEMÓRIA DE CÁLCULO
1. IDENTIFICAÇÃO:
Obra: Montagem de andaime para acesso a tubulação preciptador 5, cadeia E, Área 7C.
Local: entre os preciptadores 5 e 7, cadeia E.
Cliente: ÔMEGA
Solicitante: Eng.º Paulo Bittencourt
Gestor Fiscal: Manoel Lisboa
Eng. Responsável Téc. Kleisson T. Silva, CREA 17520- D-PA
Encarregado: Joval Pompeu
Contrato: AC 48631/10
Tipo Andaime: Torre, Base: 6X2X3m, altura 14,00 m.
2. ESPECIFICAÇÃO DO MATERIAL:
Tubo em aço galvanizado, DIN 2440, com costura, Diam. Nominal 1 1/2”, espessura da parede: 3,05 mm,
Diâmetro ext.: 48,3, Peso Unitário: 3,40 kgf./m.
Pranchões em madeira, dimensões: 3000 X 300 X 40 mm
Braçadeiras Fixas, tipo 1/49, em aço forjado, Peso Unitário: 1,28 kgf./pç.
Braçadeiras Giratórias, tipo 2/49, em aço forjado, Peso Unitário: 1,24 kgf./pç.
Luvas para emenda, tipo 3/49, aço forjado, Peso Unitário: 1,28 kgf./pç.
3. NORMA DE REFERÊNCIA:
NBR 8800 Projeto e execução de estruturas de aço.
NBR 6494 Segurança na montagem de andaimes.
4. PROPRIEDADES DOS MATERIAIS:
PROPRIEDADES TUBO EM AÇO PRANCHÃO MADEIRA
FÍSICAS -Módulo de Elasticidade (E) =21x105
kgf/cm²
-Tensão Admissível Normal (δ) )
=1.400 kgf/cm²
-Tensão Cisalhante admissível (ζ) = ) =
900 kgf/cm²
-E=1 x 105 kgf/cm²
-δ) =390 kgf/cm²
-ζ) = =60 kgf/cm²
GEOMÉTRICAS -Área da Seção (S)=4,33 cm²
-Momento de Inércia (I)=11,15 cm4
-Módulo de Resistência (W)=4,55 cm
-S=120 cm²
-I=160 cm4
-W=80 cm³
CARGAS ADMISSÍVEIS (kgf.) -Tração/Compressão, Padm=1400x4,33
= 6062 kgf
-Cisalhamento, Padm=900x4,33 =3897
kgf
-Flexão, Madm =1400x4,55 =63,70
kgfm
-Cisalhamento, Padm =60x120 =7200
kgf
-Flexão, Madm =390x80 =312 kgfm
BRAÇADEIRA FIXA BRAÇADEIRA GIRATÓRIA
Carga máx. admissível = 800 kgf. Carga máx. admissível = 400 kgf.
