OBRA PROP.:
VIVAL CONSTRUTORA LTDA ME. VIVAL CONSTRUTORA LTDA ME.

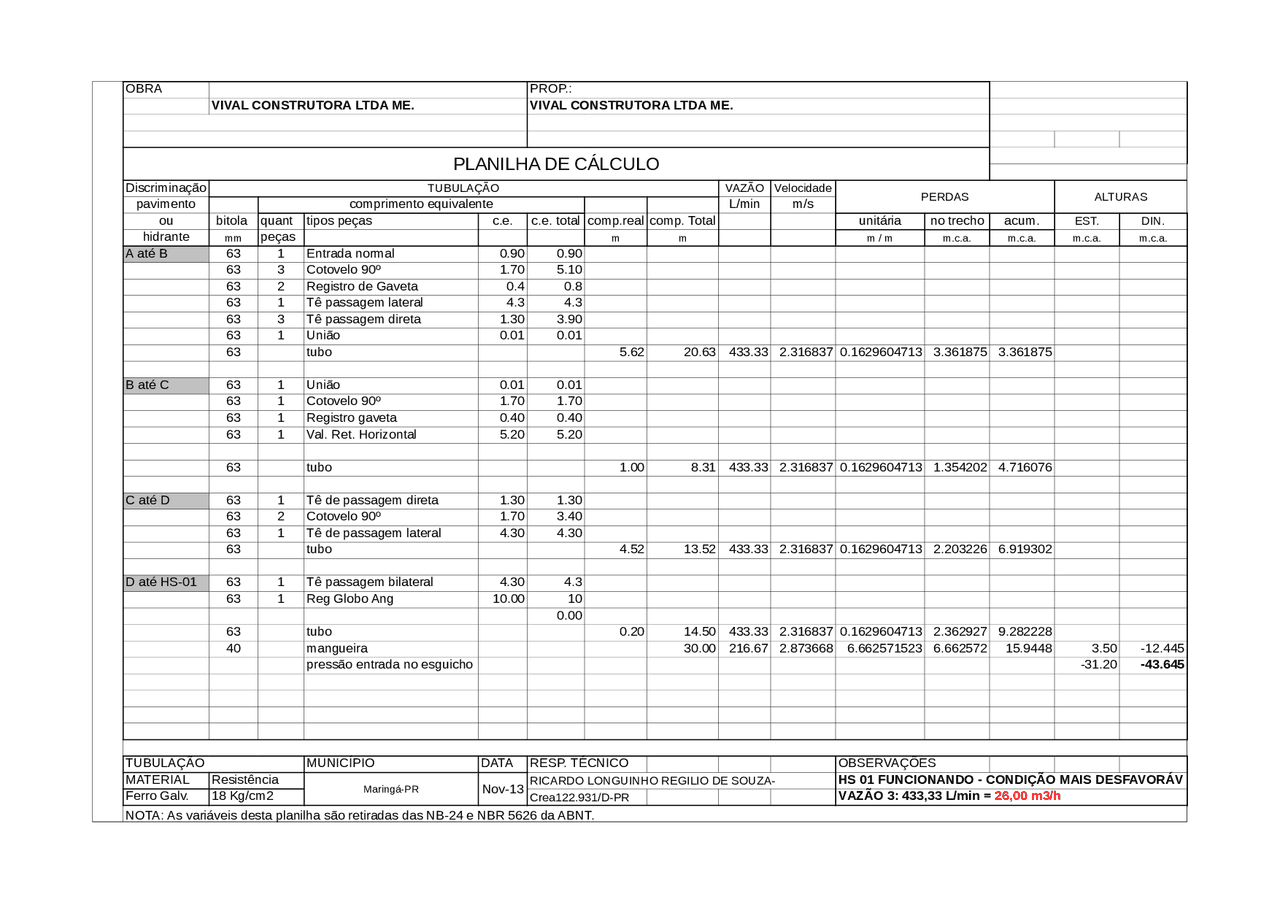

PLANILHA DE CÁLCULO
Discriminação
TUBULAÇÃO VAZÃO Velocidade PERDAS ALTURAS
pavimento comprimento equivalente L/min m/s
ou bitola quant tipos peças c.e. c.e. total comp.real comp. Total unitária no trecho acum. EST. DIN.
hidrante mm peças m m m / m m.c.a. m.c.a. m.c.a. m.c.a.
A até B 63 1 Entrada normal 0.90 0.90
63 3 Cotovelo 90º 1.70 5.10
63 2 Registro de Gaveta 0.4 0.8
63 1 Tê passagem lateral 4.3 4.3
63 3 Tê passagem direta 1.30 3.90
63 1 União 0.01 0.01
63 tubo 5.62 20.63 433.33 2.316837 0.1629604713 3.361875 3.361875
B até C 63 1 União 0.01 0.01
63 1 Cotovelo 90º 1.70 1.70
63 1 Registro gaveta 0.40 0.40
63 1 Val. Ret. Horizontal 5.20 5.20
63 tubo 1.00 8.31 433.33 2.316837 0.1629604713 1.354202 4.716076
C até D 63 1 Tê de passagem direta 1.30 1.30
63 2 Cotovelo 90º 1.70 3.40
63 1 Tê de passagem lateral 4.30 4.30
63 tubo 4.52 13.52 433.33 2.316837 0.1629604713 2.203226 6.919302
D até HS-01 63 1 Tê passagem bilateral 4.30 4.3
63 1 Reg Globo Ang 10.00 10
0.00
63 tubo 0.20 14.50 433.33 2.316837 0.1629604713 2.362927 9.282228
40 mangueira 30.00 216.67 2.873668 6.662571523 6.662572 15.9448 3.50 -12.445
pressão entrada no esguicho -31.20 -43.645
TUBULAÇÃO MUNICÍPIO DATA RESP. TÉCNICO OBSERVAÇÕES
MATERIAL Resistência Maringá-PR Nov-13 RICARDO LONGUINHO REGILIO DE SOUZA-
HS 01 FUNCIONANDO - CONDIÇÃO MAIS DESFAVORÁV
Ferro Galv. 18 Kg/cm2 Crea122.931/D-PR
NOTA: As variáveis desta planilha são retiradas das NB-24 e NBR 5626 da ABNT.
VAZÃO 3: 433,33 L/min = 26,00 m3/h
