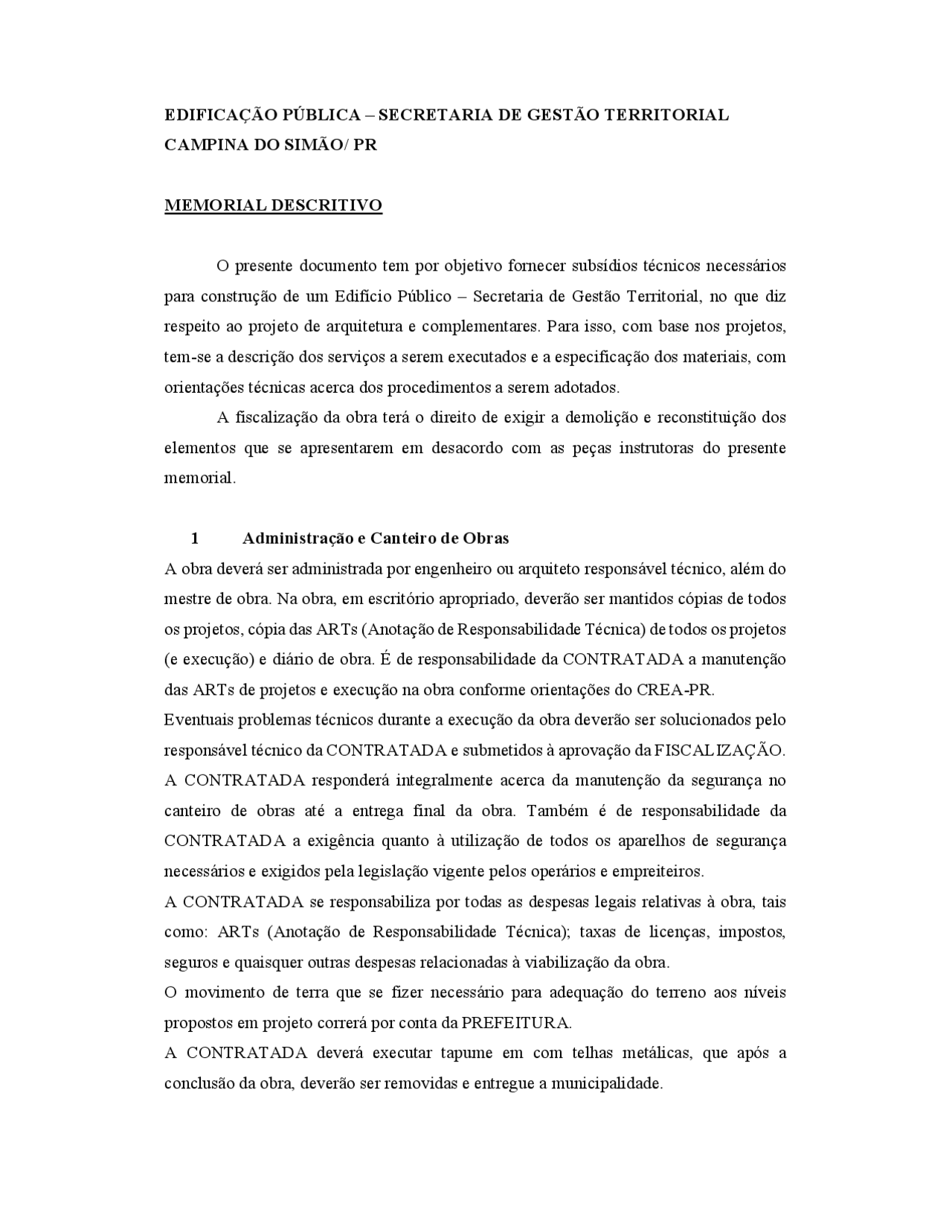

EDIFICAÇÃO PÚBLICA – SECRETARIA DE GESTÃO TERRITORIAL
CAMPINA DO SIMÃO/ PR
MEMORIAL DESCRITIVO
O presente documento tem por objetivo fornecer subsídios técnicos necessários para construção de um Edifício Público – Secretaria de Gestão Territorial, no que diz respeito ao projeto de arquitetura e complementares. Para isso, com base nos projetos, tem-se a descrição dos serviços a serem executados e a especificação dos materiais, com orientações técnicas acerca dos procedimentos a serem adotados. A fiscalização da obra terá o direito de exigir a demolição e reconstituição dos elementos que se apresentarem em desacordo com as peças instrutoras do presente memorial.
1 Administração e Canteiro de Obras A obra deverá ser administrada por engenheiro ou arquiteto responsável técnico, além do mestre de obra. Na obra, em escritório apropriado, deverão ser mantidos cópias de todos os projetos, cópia das ARTs (Anotação de Responsabilidade Técnica) de todos os projetos (e execução) e diário de obra. É de responsabilidade da CONTRATADA a manutenção das ARTs de projetos e execução na obra conforme orientações do CREA-PR. Eventuais problemas técnicos durante a execução da obra deverão ser solucionados pelo responsável técnico da CONTRATADA e submetidos à aprovação da FISCALIZAÇÃO. A CONTRATADA responderá integralmente acerca da manutenção da segurança no canteiro de obras até a entrega final da obra. Também é de responsabilidade da CONTRATADA a exigência quanto à utilização de todos os aparelhos de segurança necessários e exigidos pela legislação vigente pelos operários e empreiteiros. A CONTRATADA se responsabiliza por todas as despesas legais relativas à obra, tais como: ARTs (Anotação de Responsabilidade Técnica); taxas de licenças, impostos, seguros e quaisquer outras despesas relacionadas à viabilização da obra. O movimento de terra que se fizer necessário para adequação do terreno aos níveis propostos em projeto correrá por conta da PREFEITURA. A CONTRATADA deverá executar tapume em com telhas metálicas, que após a conclusão da obra, deverão ser removidas e entregue a municipalidade.
Deverá ser executado deposito de obra, do tipo Container Metálico, nas dimensões de 6,0x2,40m. Deverá ser instalado hidrômetro provisório de agua, quanto ao padrão de energia deverá ser executado o definitivo, que posteriormente deverá ser transferido a conta de energia para o nome do município. A obra deverá apresentar placa de identificação, conforme padrão fornecido pela SEDU/Paranacidade. A CONTRATADA será responsável pela confecção e conservação da placa em chapa de aço galvanizada nas dimensões de 2,0x4,0m, conforme consta no link para verificação das orientações sobre a confecção da placa: http://www.paranacidade.org.br/modules/conteudo/conteudo.php?conteudo=
2 Serviços Preliminares A CONTRATADA se responsabilizará pela demolição da edificação existente no local, bem como muretas, calçadas e escada, deverá proceder a remoção de todo o entulho gerado, efetuar a limpeza do terreno. Também se responsabilizara por elaborar croquis de instalação do canteiro de obras - com locação dos espaços para depósito, bancadas e instalações sanitárias provisórias - que deverão ser submetidos à aprovação da FISCALIZAÇÃO. A locação da obra será feita com base nos projetos de arquitetura, estrutural e planta de situação. A CONTRATADA se responsabiliza integralmente pela ocorrência de eventuais erros e se obriga a proceder às conseqüentes demolições, modificações e reposições necessárias sem qualquer atraso no cronograma acordado. A CONTRATADA é responsável por providenciar andaimes para execução de alvenarias e execução de revestimentos e pinturas de fachada.
3 Movimentação de terra A terraplanagem e raspagem superficial será de responsabilidade da PREFEITURA MUNICIPAL. A CONTRATADA é responsável pela escavação de valas para a execução da fundação e execução de tubulações para a obra, conforme projetos.
4 Fundações, formas, Armaduras, Concretos A CONTRATADA deve executar a fundação seguindo o projeto estrutural fornecido pela prefeitura municipal, as estacas serão a trado com diâmetro de 20cm e profundidade
6 Alvenarias As alvenarias serão executadas com tijolos furados e obedecerão às dimensões e alinhamentos determinados no projeto arquitetônico. As espessuras indicadas no projeto referem-se às paredes com revestimento. Admite-se, no máximo, variação de 2cm em relação à espessura projetada. Os tijolos serão abundantemente molhados antes de sua colocação. Para o assentamento dos tijolos será utilizada argamassa, com emprego de areia média, traço 1:4 cimento e areia. As fiadas serão perfeitamente em nível, alinhadas e aprumadas. As juntas terão espessura máxima de 10mm.
7 Cobertura Deverá ser executado estrutura de cobertura para suportar as telhas em fibrocimento 6mm, tal estrutura será em estrutura de ferro, apoiada na parede. As medidas e bitolas dos perfis das estruturas constantes nos detalhes do projeto arquitetônico são mínimas e orientativas. Cabe à firma executora a responsabilidade pela perfeita rigidez, estabilidade, vedação e funcionamento do conjunto. As telhas e cumeeiras devem ser instaladas com inclinação de 25%, os conjuntos de fixação e de vedação devem estar firmes e bem executados. Deverá ser instalada calha e rufo em chapa galvanizada número 24, nas dimensões especificadas em projeto.
8 Esquadrias As janelas conforme tabela de esquadrias no Projeto Arquitetônico serão de vidro temperado 8mm e as portas janelas de vidro temperado 10mm, ambos incolores com esquadria em alumínio com pintura eletrostática epóxi na cor branca. Deverão ter sua fabricação e instalação de acordo com as normas vigentes serem dotadas de todos os acessórios compatíveis com o perfeito funcionamento, resistência mecânica e qualidade. As janelas dos banheiros deverão ser em vidro temperado 8mm, transparentes (incolores) com aplicação de jato de areia. Não será admitido nenhum tipo de folga ou desajuste nas mesmas bem como nada que comprometa o funcionamento perfeito das mesmas. As portas em madeira terão espessura de 35mm chapeadas e enchimento com madeira aglomerada (compensado) lisa, devem possuir reforços junto às dobradiças e fechaduras e encabeçamento em madeira de lei maciça, com acabamento para aplicação de cera. As portas deverão receber ferragens do tipo alavanca, inteiramente novas, em perfeitas condições de funcionamento e acabamento. Não será admitido nenhum tipo de folga ou
desajuste nas ferragens bem como nada que comprometa o seu funcionamento perfeito das mesmas. É de responsabilidade de o CONTRATADO garantir a proteção das ferragens contra batidas e arranhões até a conclusão da obra. Todas as janelas e portas de vidro temperado deverão ter pino 15x21 para ferragem de segurança na parte inferior e fechadura com chave.
Deverá ser executado em todas as janelas peitoril em granito cinza andorinha, na espessura de 2cm com largura de 17cm. Nas portas e vidraças fixas que dão acesso a área externa deverá ser executada soleira em granito cinza andorinha, na espessura de 2cm, com largura de 17cm.
9 Instalações Elétricas As instalações elétricas serão executadas pela construtora de acordo com a NB-3 da ABNT e com as normas da Companhia Concessionária de Energia Elétrica, obedecendo ao Projeto. Toda instalação deverá ser entregue testada, ficando a construtora responsável pelo pagamento das taxas e demais despesas decorrentes de sua ligação a rede pública, devendo ser apresentada a Declaração da Concessionária de que as entradas foram vistoriadas e estão em ordem. A caixa de distribuição deverá ser confeccionada em chapa nº 16 de aço zincado com pintura antioxidante. Serão utilizados eletrocalhas em chapa perfurada de aço galvanizado, eletrodutos de PVC flexível corrugado nas bitolas indicadas em projeto específico embutidos na alvenaria. Os condutores serão de cobre com isolamento em PVC 70 graus centígrados 750V, não sendo admitidas emendas dentro dos eletrodutos. Os interruptores serão de teclas e as tomadas de correntes do tipo universal conjugados de embutir, em caixas de PVC, protegidos por espelhos de PVC. A linha dos espelhos adotados será a comercial, de boa qualidade. A proteção do circuito de distribuição estará no quadro de medição. As caixas de embutir dos interruptores serão de PVC nas medidas de 4”x 2”. As caixas deverão ficar a 0,20m dos alizares das portas. As luminárias deverão ser do tipo Plafon de embutir com lâmpada de LED, quadrada nas dimensões de 30x30cm e 60x60cm, corpo e chapa de aço galvanizada pintada na cor branca.
tubo móvel, com acionamento por alavanca, com arejador, de ½” com adaptador ½”para ¾”, corpo em latão cromado, em conformidade com a NBR 10281/88. As válvulas para lavatório deverão ser em plástico, com ou sem ladrão, tipo 1602 ou equivalente. Os sifões para lavatório e pia deverão ser do tipo regulável em PVC, os flexíveis deverão ser em PVC. A caixa de água deve ser de polietileno com capacidade de 500 litros. ESGOTO Para a instalação da rede de coleta de esgoto deverá ser observado o projeto sanitário quer na execução, quer no que se refira aos materiais a ser empregados. As peças de PVC deverão ser soldadas conforme indicação do fabricante. As declividades deverão ser compatíveis com o diâmetro e tipo das tubulações. Os tubos deverão ser em PVC rígido tipo esgoto, deverão ter pontas e bolsa para junta elástica com anel de borracha, e a fabricação deverá atender às especificações da norma NBR – 5688/99 (EB-608) da ABNT. As conexões deverão atender a mesma disposição das tubulações, deverão ser em PVC rígidos tipo esgoto, do tipo ponta e bolsa para junta elástica, com anel de borracha. As caixas sifonadas deverão ser em PVC rígido, com grelha e porta grelha e atender as normas da ABNT. A fossa séptica deverá ser de concreto ou alvenaria de tijolos de 1/ vez, chapiscado e rebocada revestido internamente com argamassa de cimento e areia média no traço 1:3, e dimensões conforme projeto. O Sumidouro deverá ser executado em concreto e terá dimensões conforme projeto. As caixas de inspeção e caixa de gordura deverão ser em polietileno obedecidas às dimensões previstas em detalhes do projeto hidráulico, com caimento suficiente para permitir perfeito escoamento. As tubulações quando enterrados devem ser assentes sobre o terreno com base firme, recobrimento mínimo de 0,30m. ÁGUAS PLUVIAIS Para a instalação da rede de águas pluviais deverá ser observado o projeto de águas pluviais quer na execução, quer no que se refira aos materiais a ser empregados. As peças de PVC deverão ser soldadas conforme indicação do fabricante. As declividades deverão ser compatíveis com o diâmetro e tipo das tubulações. Os tubos enterrados deverão ser em PVC rígido tipo esgoto, deverão ter pontas e bolsa para junta elástica com anel de borracha, e a fabricação deverá atender às especificações da norma NBR – 5688/99 (EB-
- da ABNT. As conexões deverão atender a mesma disposição das tubulações, deverão ser em PVC rígidos tipo esgoto, do tipo ponta e bolsa para junta elástica, com anel de borracha. As caixas de drenagem serão em alvenaria nas dimensões de
60x60x70cm, com fundo em brita e tampa em concreto. As tubulações enterradas devem ser assentes sobre o terreno com base firme, recobrimento mínimo de 0,30m. Os condutores de descidas das calhas serão em chapa galvanizada, deverão descer rentes a parede e ser presos por abraçadeiras.
LOUÇAS
Bacias sanitárias com caixa de descarga acoplada na cor branca, com acento plástico e tampa compatíveis com o conjunto, em conformidade com as NBR 9.338/97, NBR 11.852/97 e NBR 9.060/97. As cubas de louça devem ser na mesma cor das bacias sanitárias, com ou sem ladrão. As louças, metais e assessórios deverão obedecer às especificações das tabelas abaixo, ou similar, obedecendo aos critérios de similaridade. ESPECIFICAÇÃO: a) Lavatório Suspenso Branco gelo para deficiente; b) Tanque de Coluna Branco gelo c) Vaso Sanitário com Cx. Acoplada Convencional Branco gelo c) Vaso Sanitário para PCD Branco gelo d) Torneira de Mesa Bica Baixa Cromada fechamento automático d) Torneira de Mesa Bica Baixa Cromada fechamento automático para PCD e) Torneira para cozinha bica móvel Cromada j) Torneira para Área de Serviço/Jardim Cromada
OUTRAS ESPECIFICAÇÕES
Os acessórios tais como: Porta papel higiênico, porta toalha e porta sabonete líquido serão instalados posteriormente.
13 Revestimentos de Paredes e Tetos Todas as paredes e lajes receberão preparação chapisco e emboço. CHAPISCO Todas as paredes serão previamente chuviscadas com argamassa de cimento e areia traço 1:4. O teto será previamente chapiscado com argamassa de cimento e areia traço 1:3. O chapisco deverá ser curado, mantendo-se úmido, no mínimo durante as primeiras 12 horas. A aplicação da argamassa será iniciada com intervalo mínimo de 24 horas após a finalização da aplicação do chapisco.
contra-piso, misturado na betoneira fck = 13.5 Mpa com espessura de 5cm, com adição de Sika ou equivalente. Sobre o contrapiso deve ser executado a regularização de piso com argamassa de cimento e areia traço 1:3, na espessura de 2cm. Deverão ser tomadas precauções no recobrimento das canalizações sob o piso e no esquadrejamento entre paredes e contrapiso, que deverão formar triedos perfeitos.
Nas áreas internas, conforme projeto arquitetônico, sobre o contrapiso de concreto será executado o piso em Porcelanato retificado, nas dimensões de 60x60cm, na cor Minimun Natural, o porcelanato deverá ser de primeira qualidade, e obedecidas as normas pertinentes a execução do piso. Também serão executados os rodapés com o mesmo tipo de piso com altura igual a 7cm, os pisos a serem utilizados podem ser os das seguintes marcas: Eliane, Portobello, Incepa, ou similar.
As calçadas indicadas no projeto deverão ser executadas em paver 6cm na rampa e acesso de pedestres e de 8cm no acesso de veículos, o rejunte deverá ser executado com areia.
O paver utilizado deverá ser de boa qualidade e bom acabamento, liso, com resistência de 15Mpa.
O subleito deverá estar isento de qualquer material orgânico, havendo a necessidade de aterro o mesmo deverá ser compactado em camadas sobrepostas de 0,20m de espessura. Sobre o subleito será executado lastro de brita pó de pedra com 0,05m de espessura final. Após a compactação do lastro, será assentado o paver, conforme projeto e rejuntado com areia.
Na entrada de veículos, será executada com lastro de brita compactada com 0,10m de espessura final, após a compactação do lastro será assentado o paver de 8cm.
Deverá ser executado travamento do pavimento em paver com fincadinha de concreto pré-moldada, conforme projeto.
15 Pinturas Deverão ser observados a determinações do Projeto da Obra e Orçamento de Custo, quanto ao tipo de tinta a ser utilizada.
Sobre as paredes internas e tetos deverão receber emassamento com massa acrílica para ambientes internos e externos, duas demãos.
A pintura das paredes internas/externas e teto deverão ser em tinta acrílica na cor branco neve sobre massa, com acabamento acetinado. As paredes externas serão em tinta acrílica com acabamento acetinado na cor a ser definida pela fiscalização. A tinta acrílica deve possuir rendimento de 150 a 200 m² por de mão, com secagem rápida e elevado poder de cobertura e com o seguinte tempo de secagem: toque 1 a 2 horas, entre demãos 5,0 horas, tempo final 5 horas por de mão, produto classificado pela ABNT NBR 11. de 04/92. Todas as superfícies de madeira devem ser lixadas convenientemente e preparadas com uma demão de fundo nivelador. Posteriormente, deverá ser executada o encerramento em 3 demãos, aplicadas nas esquadrias e caixilhos.
As demãos de tinta deverão ser tantas quantas forem necessárias para ser obtida coloração uniforme e estável, para o necessário recobrimento.
16 Serviços Externos
CENTRAL DE GÁS
Deverá ser executado no local indicado a central de gás, a mesma deverá ser em alvenaria de tijolos e laje pré-moldada, os mesmos deverão ser chapiscados, emboçados, rebocados e pintados. O piso deverá receber revestimento cerâmico, as tubulações de gás deverão ser de cobre classe “A”.
RAMPAS E GRAMA Para a confecção das rampas de acesso, serão feitas contenções em alvenaria rebocada e pintada, sendo aterradas e apiloadas para posterior execução dos pisos. A rampa de acesso de pedestres e veículos deverá ter o piso executado em PAVER, de 6 e 8 centímetros respectivamente, a contenção do paver, nas laterais onde não houver alvenaria será executado através de fincadinha de concreto, nas dimensões de 9x19x39cm. No local indicado em projeto deverá ser efetuado o plantio de grama em placas do tipo esmeralda. A execução da grama deverá ser realizada em solo devidamente preparado, regularizado, limpo, com uma camada de terra preta, devidamente adubada. Deverá ser executado o
