ETEC
D
E
F
C
1 2 3 7
B
A
321 5
C
E
4 6 7 8
A
B
DESENHISTA:
CÓDIGO - DESCRIÇÃO
A3
DATA DE REVISÃO
/ /
Nº DE REVISÃO
00
4568
D
F
DATA:
MODELO DO EQUIPAMENTO
MATERIAL:
APROVAÇÃO:
AGUDAS
SE NÃO ESPECIFÍCADO
DIMENSÕES EM
TOLERÂNCIAS: + - 0,5mm
PESO BRUTO EM (kg):
20/02/2021
PESO LIQUIDO EM (kg):
47.16

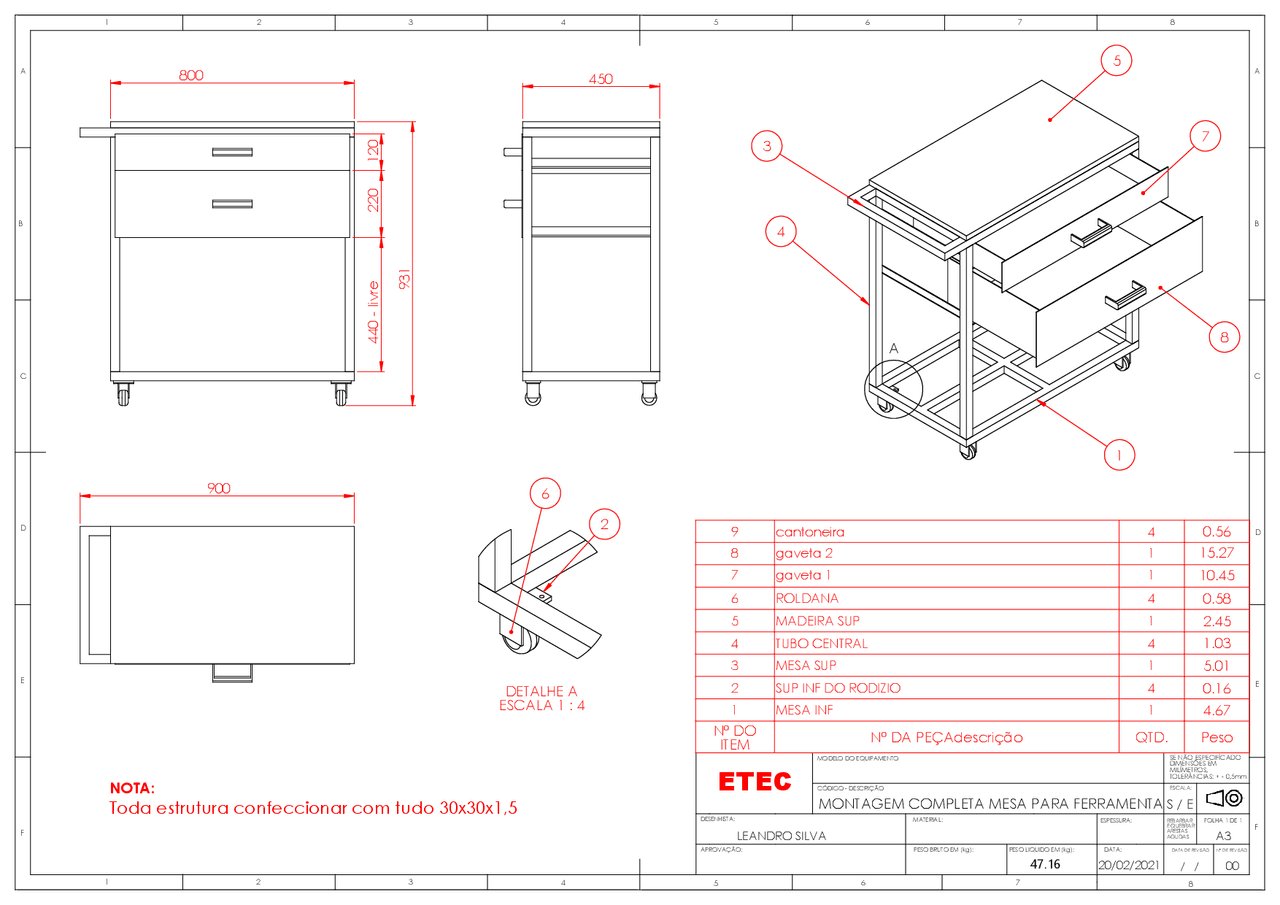

MONTAGEM COMPLETA MESA PARA FERRAMENTA
ESPESSURA:
LEANDRO SILVA
ESCALA:
S / E
FOLHA 1 DE 1
MILÍMETROS,
REBARBAR
E QUEBRAR
ARESTAS
NOTA:
Toda estrutura confeccionar com tudo 30x30x1,5
Nº DO
ITEM Nº DA PEÇAdescrição QTD. Peso
9 cantoneira 4 0.56
8 gaveta 2 1 15.27
7 gaveta 1 1 10.45
6 ROLDANA 4 0.58
5 MADEIRA SUP 1 2.45
4 TUBO CENTRAL 4 1.03
3 MESA SUP 1 5.01
2 SUP INF DO RODIZIO 4 0.16
1 MESA INF 1 4.67
800
220
931
120 440 - livre
4
5
7
3
8
1
A
450
2
DETALHE A
ESCALA 1 : 4
6
900
