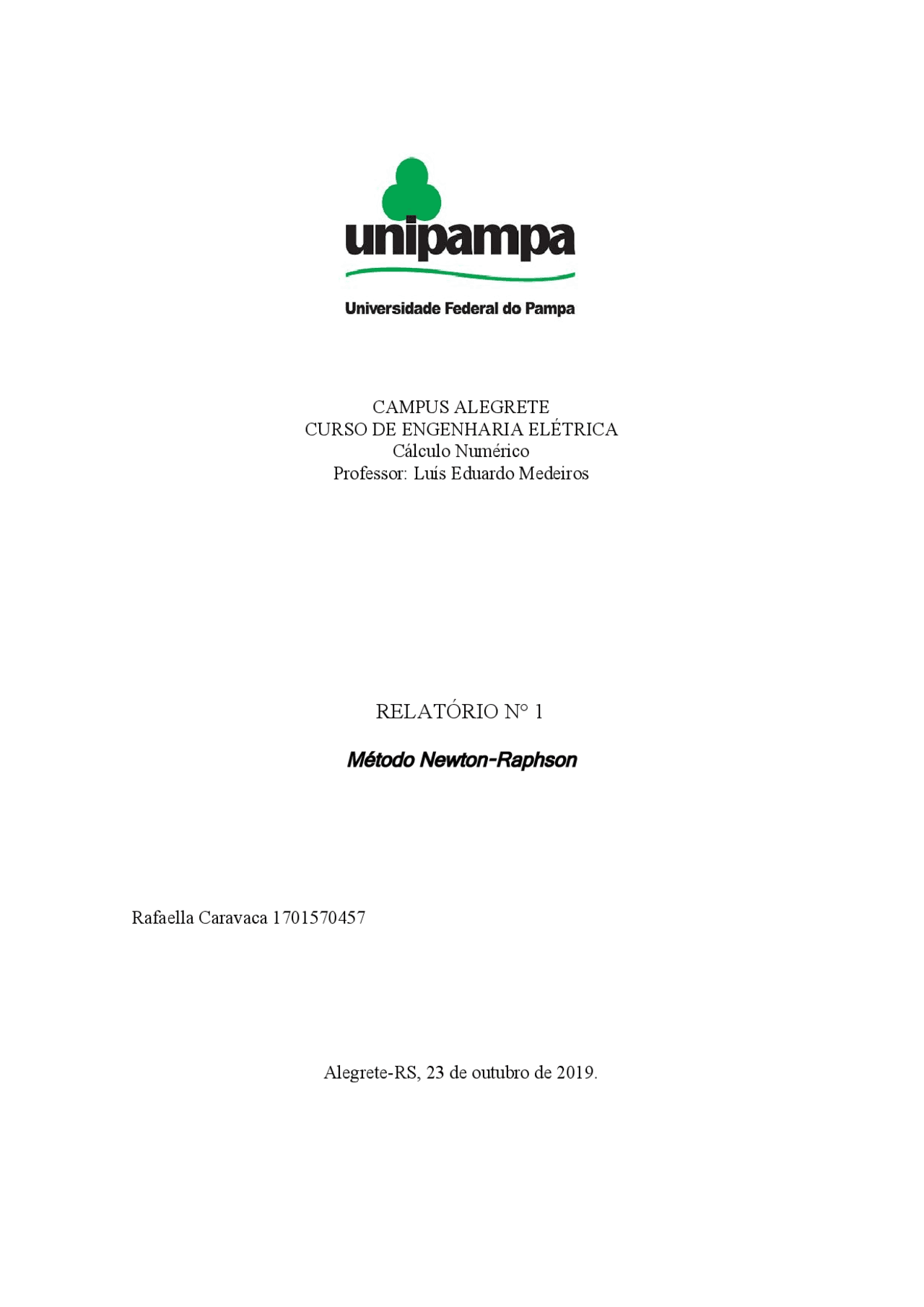

CAMPUS ALEGRETE
CURSO DE ENGENHARIA ELÉTRICA
Cálculo Numérico
Professor: Luís Eduardo Medeiros
RELATÓRIO N° 1
Método Newton-Raphson
Rafaella Caravaca 1701570457
Alegrete-RS, 23 de outubro de 2019.
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Método Newton-Raphson, Resumos de Engenharia Mecânica
O relatório tem como objetivo calcular o volume molar de CO2 (dióxido de carbono e O2 (oxigênio) para determinados valores de pressão e temperatura, utilizando o método numérico Newton Raphson com a Equação de Van der Waals .
Tipologia: Resumos
2019
Compartilhado em 21/11/2019
usuário desconhecido 🇧🇷
4.8
(4)5 documentos
1 / 9
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Método Newton-Raphson e outras Resumos em PDF para Engenharia Mecânica, somente na Docsity!
CAMPUS ALEGRETE
CURSO DE ENGENHARIA ELÉTRICA
Cálculo Numérico Professor: Luís Eduardo Medeiros
RELATÓRIO N° 1
Método Newton-Raphson
Rafaella Caravaca 1701570457
Alegrete-RS, 23 de outubro de 2019.
Universidade Federal do PampaCampus Alegrete
O relatório tem como objetivo calcular o volume molar de CO2 (dióxido de carbono e O2 (oxigênio) para determinados valores de pressão e temperatura, utilizando o método numérico Newton Raphson com a equação de Equação de Van der Waals (1). (P + a/v 2 )(v – b) = RT (1) Os valores de pressão e temperatura foram escolhidos e R, a e b são constantes com valores estabelecidos demonstrados na tabela 3. Utilizando esses dados na equação 1, foi possível calcular o volume molar para o gás CO² e O² que estão demonstrados na tabela 1 e tabela 2. Tabela 1: Temperatura, pressão e volume molar determinado para o C0².
Temperatura (K) Pressão (atm) Volume Molar 300 1 24. 500 10 4. 700 100 0.
Tabela 1: Temperatura, pressão e volume molar determinado para o 0². Temperatura (K) Pressão (atm) Volume Molar 300 1 24. 500 10 4. 700 100 0.
Unipampa – Campus Alegrete: Avenida Tiarajú, 810 – Bairro IbirapuitãAlegrete, RS – CEP: 97546-550. Fone/fax: (55) 3426-
Universidade Federal do PampaCampus Alegrete
contador <- 1
numero de iteracoes. Eu n to fazendo nada com isso, porem tu pode
imprimir ou retornar
while(abs(intervalo) > epsilon | abs(w[1]) > epsilon){
w[1] eh o valor da funcao de x
contador <- contador + 1
x0 <- x x1 <- x0 - w[1]/w[2]
w <- fx(x1, P, temp) intervalo <- x1 - x }
return (x1) }
- F(x) retornando os valores do volume molar do CO² function (vol, P, temp) {
fx <-f(v) = (P + a/v2)(v – b) – RT
Unipampa – Campus Alegrete: Avenida Tiarajú, 810 – Bairro IbirapuitãAlegrete, RS – CEP: 97546-550. Fone/fax: (55) 3426-
Universidade Federal do PampaCampus Alegrete
#para CO² a1 <- 3. b1 <- 0. r <- 0. #equação de van der waals para CO² fx1 <- ((P + (a1/ vol ^ 2 )) * (vol - b1)) -r*temp #derivada fx1 em funcao de v fx1linha <- (P - (a1 / vol ^ 2 ) + (( 2 * a1 * b1) / vol ^ 3 ))
#para o² a2 <- 1. b2 <- 0. #equação de van der waals para CO² fx2 <- ((P + (a2/ vol ^ 2)) * (vol - b2)) -r*temp #derivada fx2 em funcao de v fx2linha <- (P - (a2 / vol ^ 2 ) + (( 2 * a2 * b2) / vol ^ 3 ))
#Retornando fx1, fx1linha ( co²) out <- (c (fx1, fx1linha)) return(out) Unipampa – Campus Alegrete: Avenida Tiarajú, 810 – Bairro IbirapuitãAlegrete, RS – CEP: 97546-550. Fone/fax: (55) 3426-
Universidade Federal do PampaCampus Alegrete
fx2linha <- (P - (a2 / vol ^ 2 ) + (( 2 * a2 * b2) / vol ^ 3 ))
#Retornando fx2, fx2linha ( o²) out <- (c (fx2, fx2linha)) return(out) }
Figura 1- gráfico do CO² de f(v) vs. v para temperatura vale 700 K e a pressão 100 atm.
Unipampa – Campus Alegrete: Avenida Tiarajú, 810 – Bairro IbirapuitãAlegrete, RS – CEP: 97546-550. Fone/fax: (55) 3426-
Universidade Federal do PampaCampus Alegrete
Figura 2- gráfico do O² de f(v) vs. v para temperatura vale 700 K e a pressão 100 atm.
A Tabela 4 e Tabela 5 apresentam os valores dos volumes molares para CO² e O² utilizando a equação de Van der Waals e utilizando a equação dos gases ideais e a diferença entre elas.
Tabela 4- Volumes Molares para o CO²
