Métodos de Luminotécnica: Cálculo de Iluminação em Engenharia Mecânica, Notas de aula de Eletrotécnica

Baixe Métodos de Luminotécnica: Cálculo de Iluminação em Engenharia Mecânica e outras Notas de aula em PDF para Eletrotécnica, somente na Docsity!

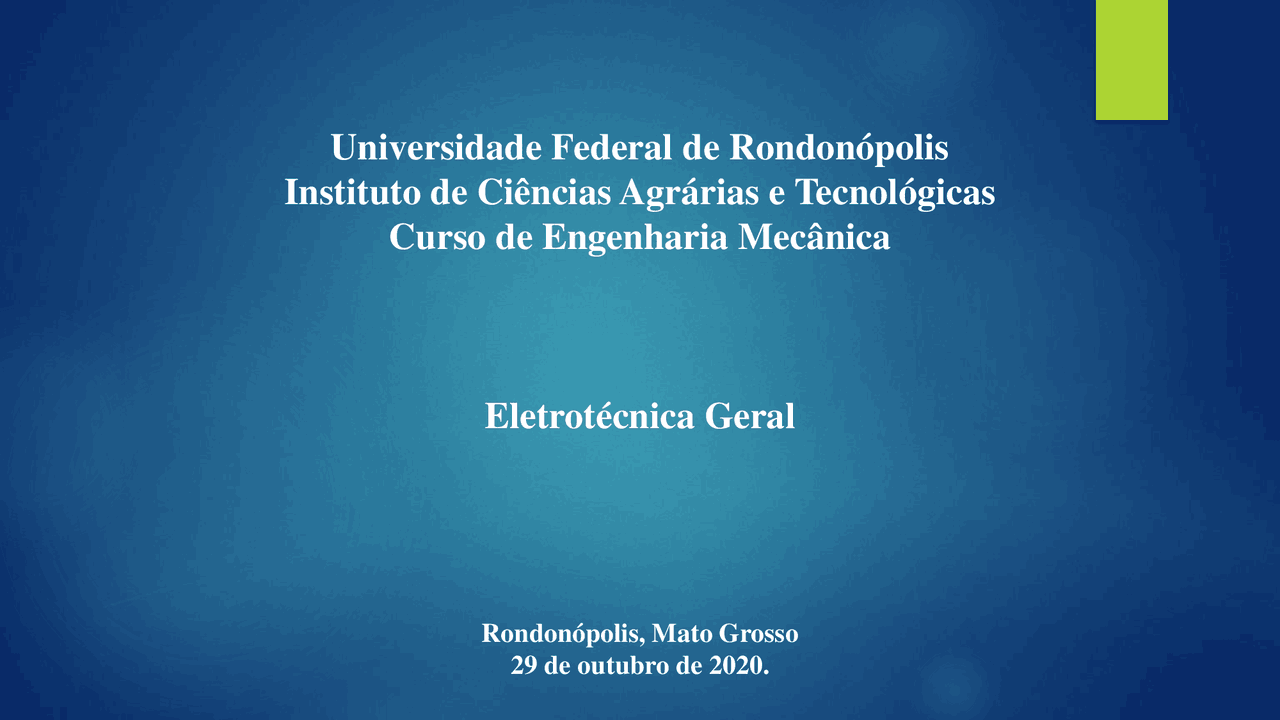

Universidade Federal de Rondonópolis

Instituto de Ciências Agrárias e Tecnológicas

Curso de Engenharia Mecânica

Eletrotécnica Geral

Rondonópolis, Mato Grosso 29 de outubro de 2020.

 Métodos de Cálculo de Iluminação

 Método dos lúmens;  Método das cavidades zonais;  Método do ponto a ponto.

•  Determinação do nível de iluminância – NBR-
•  Determinação do nível de iluminância – NBR-

 Escolha da luminária e lâmpadas

 A escolha do conjunto lâmpada e luminária depende basicamente do projetista e do usuário do ambiente. Esta escolha deverá ser feita com base em alguns dos seguintes fatores:  Objetivo da instalação;  Razões de decoração;  Facilidade de manutenção;  Fatores econômicos.

 Determinação do índice do local

 Este índice é calculado relacionando as dimensões do local que vai ser iluminado. Pode ser calculado pela seguinte expressão:

𝐶 × 𝐿

ℎ × 𝐶 + 𝐿

 Onde:  C – Comprimento do ambiente;  L – Largura do ambiente;  h – Distância da luminária ao plano de trabalho.

 Determinação do coeficiente de utilização

 Determinação do fator de depreciação

 Também chamado de coeficiente de manutenção, este fator leva em consideração a redução da emissão de fluxo luminoso das luminárias devido a sujeira que se acumula com o passar do tempo. Este fator deve ser calculado para cada ambiente e leva em consideração, além do período de manutenção das luminárias, as condições gerais de limpeza do local em estudo.

 Cálculo do Fluxo Luminoso Total

𝐸 × 𝑆

𝐹𝑢 × 𝐹𝑑

 Onde:  𝜙𝑇𝑜𝑡𝑎𝑙 - Fluxo total luminoso necessário para iluminar o ambiente;  E – Iluminância do ambiente, encontrada na norma;  S – Área do ambiente;  F u

• Fator de utilização;  F d
• Fator de depreciação.

 Cálculo do número de luminárias

𝜙𝐿𝑢𝑚𝑖𝑛á𝑟𝑖𝑎  Onde:  n – número de luminárias necessárias;  𝜙𝑇𝑜𝑡𝑎𝑙 - fluxo luminoso total necessário para iluminar o ambiente;  𝜙𝐿𝑢𝑚𝑖𝑛á𝑟𝑖𝑎 - fluxo luminoso fornecido por uma luminária.

 Exemplo de Aplicação 2

 Considere um galpão industrial com 25 m de comprimento, 9 m de largura e 6 m altura. Sabe-se que o teto é branco, as paredes claras e o piso escuro. A altura do plano de trabalho deste ambiente é de 1 m. Determinar o número de luminárias necessárias, utilizando lâmpadas de vapor de mercúrio de 400 W. Considere:  O fluxo luminoso desta lâmpada é igual a 22.000 lm.  A iluminância média para este ambiente é igual a 500 lx.  Ambiente sujo com tempo de manutenção de 10 meses.

 Fator de Utilização
