2.1. INTRODUÇÃO
Este curso abordará somente a família MCS-51. Ela não é tão antiga e limitada como a MCS-48 nem tão cara como a MCS-96. Por isso mesmo é atualmente a família de controladores de maior emprego. É adequada para a grande maioria de aplicações a nível universitário.
2.2. FAMÍLIA MCS-
A família MCS-51 originou-se a partir da MCS-48, daí o motivo de seu estudo neste curso. Esta foi a primeira família de controladores lançada no mercado pela INTEL. As limitações tecnológicas da época (1976) impuseram uma série de restrições mas, para a época, foi um grande produto. Uma de suas maiores aplicações foram os teclados dos computadores de 16 bits, IBM PC (lançados em 1981).
P
P
BUS
TEST
1 PC
12 bits
Acc
PSW
ROM
1 KB
TIMER
RAM
END. IND. 32 bytes R0 ... R 8 bytes BK PILHA (8 niveis) 16 bytes R0 ... R 8 bytes BK
C P U
8 bits
portas
paralelas
MICROCONTROLADOR 8048
8 bits 8 bits 8 bits 3 bits 8 bits
8 bits
11 bits
64 bytes

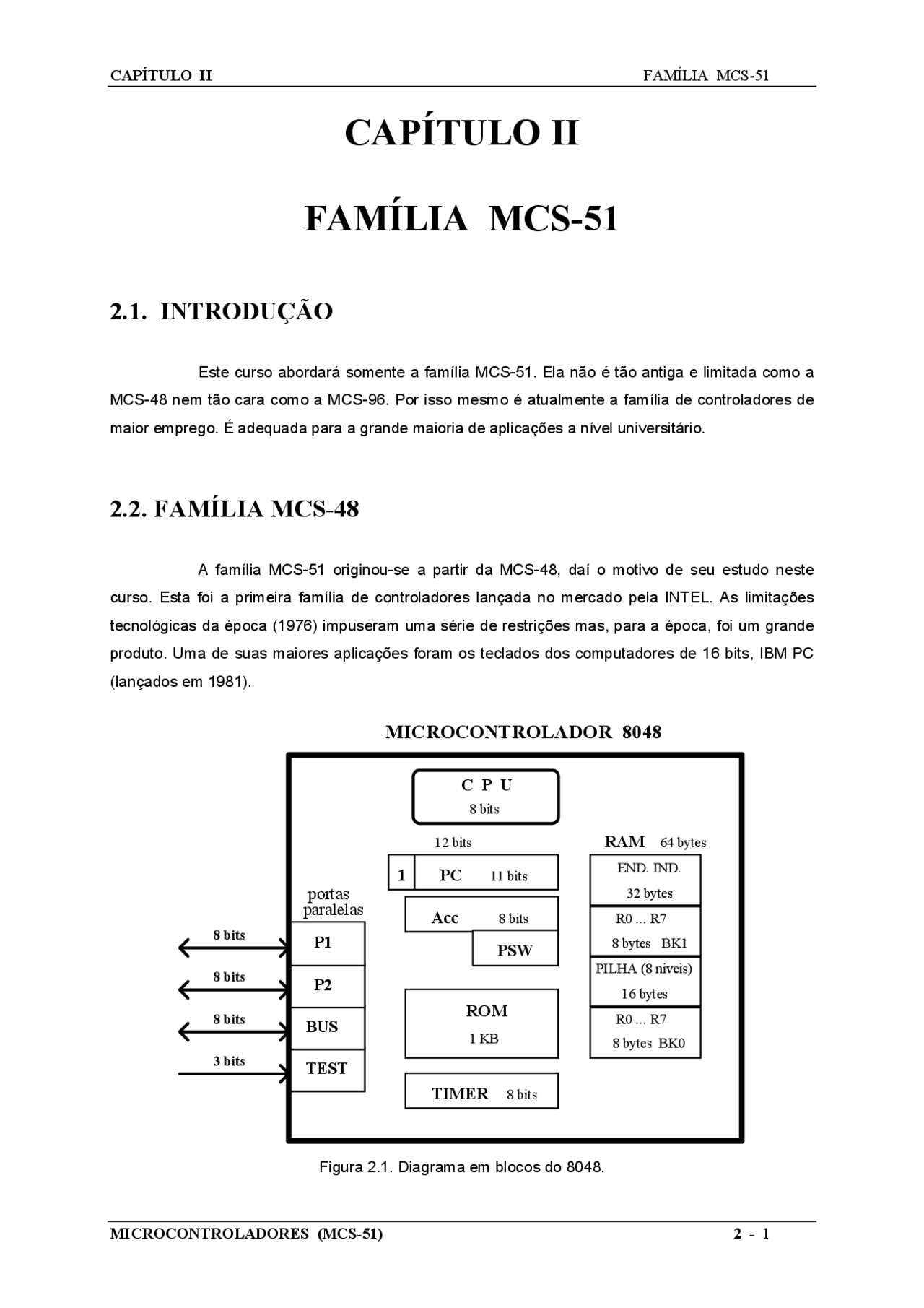

Figura 2.1. Diagrama em blocos do 8048.
2 - 2 MICROCONTROLADORES (MCS-51)
O 8048 oferece os seguintes recursos:
- Interrupções (em 1 nível somente),
- Single Step,
- 1K de ROM interna (8748 tinha uma EPROM de 1K),
- Memória de Programa Externa de até 4 KB (PC=12 bits com o bit mais significativo, alterado pela instrução SEL, chaveando os 2 bancos de 2K),
- Aceita outros periféricos (8155,8255,8355,8243,8279),
- 96 instruções, 90% de 1 byte.
2.3. FAMÍLIA MCS-
O êxito da família MCS-48 e os avanços da tecnologia dos circuitos integrados levaram a INTEL a lançar no mercado a família MCS-51 em 1980. O microcontrolador 8051 é o membro original da família e também o núcleo para toda a MCS-51.
C P U
8 bits 8 bits 8 bits 8 bits 8 bits
TXD RXD
*INT
*INT
P
P
P
P
PORTA SERIAL
R O M
4 KB
P C
TIMER
TIMER
8051 MCS-51 CORE INTERRUPÇÕES EXTERNAS A0-A D0-D A8-A
ENTRADAS CONTADORES
R A M
S F R
21 bytes
128 bytes
DOS
(16 bits) (16 bits)
(16 bits)
(128 bytes)
1 bit 1 bit
1 bit 1 bit
PORTAS PARALELAS
1 bit 1 bit
Figura 2.2. Diagrama em blocos do 8051.
O 8051 oferece os seguintes recursos:
- 5 Interrupções (2 externas, 2 dos timers/counters e 1 da porta serial),
- 64 KB de Memória de Programa (PC=16 bits),
- 64 KB de Memória de Dados,
2 - 4 MICROCONTROLADORES (MCS-51)
P0 → multiplexado com endereços (A0-A7) e dados (D0-D7) P2 → endereços A8-A ALE → Address Latch Enable. Sinal para demultiplexar P *EA → External Access Enable. Especifica o uso de memória de programa externa
Para executar um programa a partir de uma memória externa bastam algumas conexões simples:
8 bits ALE=1(A0-A7) ALE=0(D0-D7)
D Q
G
LATCH (^373) 8 bits (A0-A7)
8 bits (A8-A15)
8 0 5 1 R O M P0 (AD0-AD7)
ALE
P2 (A8-A15)
*PSEN
*EA
(D0-D7)
(A0-A7)
(A8-A15)
*OE
Figura 2.4. Microcontrolador com Memória de Programa externa.
Deve-se notar que a memória de programa só pode ser lida. São sempre emitidos endereços de 16 bits, por isso as portas P0 e P2 são sacrificadas quando se usa memória de programa externa.
Um acesso à memória de dados externa tem uma configuração muito semelhante:
MICROCONTROLADORES (MCS-51) 2 - 5
8 bits ALE=1(A0-A7) ALE=0(D0-D7)
D
Q
G
LATCH 8 bits (A0-A7)
8 0 5 1 S R A M
P0 (AD0-AD7)
ALE
P2 (A8-A15)
(D0-D7)
(A0-A7)
(A8-A15)
*RD *OE
*WR *WE
8 bits (^) n bits (8-n) bits (^) I/O P3. P3.
Figura 2.5. Microcontrolador com Memória de Dados externa.
Deve-se notar o uso de dois bits da porta P3. Por outro lado, se todo o programa está na ROM interna, a porta P2 não é totalmente sacrificada; somente são usados os bits necessários para emitir os endereços. Exemplo: RAM externa de 2 KB → 8 bits de P → 3 bits de P Sobram 5 pinos da porta P2.
OBSERVAÇÃO: No caso explicado acima, onde são usados somente 3 bits de P2, um acesso à memória de dados não pode ser efetuado com a instrução MOVX A,@DPTR. Deve ser trocada por:
MOV P2,#????? A10 A9 A8 ;especificar MSB do endereço MOV R0,# A7 A6 A5 A4 A3 A2 A1 A0 ;especificar LSB do endereço MOVX A,@R0 ;efetuar a leitura
MICROCONTROLADORES (MCS-51) 2 - 7
2.5. MEMÓRIA INTERNA (RAM INTERNA)
Uma das grandes vantagens do 8051 é oferecer uma memória de dados interna, com um mínimo de 128 bytes. Essa memória permite um rápido acesso aos dados e, em muitas aplicações, pode eliminar a necessidade da RAM externa, diminuindo portanto o custo do circuito controlador. Além da velocidade, existem áreas de RAM interna que são acessíveis bit a bit, o que é muito útil para operações booleanas. O espaço de endereçamento reservado para acessar a RAM interna é de 8 bits, o que proporciona um máximo de 256 bytes. Mas com um pequeno artifício é possível colocar mais 128 bytes, resultando num total de 384 bytes na RAM interna (assim é o 8052). Além disso, na RAM interna existem 4 bancos de 8 registros (R0, R1, ... , R7) que podem ser utilizados pelo usuário.
BANCO 0^0
BANCO 1 8
BANCO 2 10H
BANCO 3 18H
20H
30H
80H
BIT A BIT (16 bytes)
(80 bytes)
S F R
REGISTROS DE
FUNÇÕES
ESPECIAIS
(128 bytes)
(128 bytes)
80H
7FH
80H
0
FFH
FFH
128 UPPER (^) (Só para 8052) Endereçáveis indiretamente
128 bits endereços 0 ... 7FH
128 LOWER
endereços 0 ... 7FH
RAM INTERNA endereçáveis com modo direto ouindireto
e podem ser usados como pilha
(8 bytes) (8 bytes) (8 bytes) (8 bytes)
(128 LOWER + SFR + 128 UPPER)
S F R
LOWER
Figura 2.8. RAM interna do MCS-51.
A pilha sempre funciona na RAM interna e a consome muito; por isso nos 8052 o recurso de colocar a pilha nos 128 bytes endereçados indiretamente (128 UPPER) é muito atraente.
Exemplo: seja o caso onde não há RAM externa e se queira utilizar os 4 bancos, os 16 bytes endereçáveis bit a bit e mais 10 variáveis de 1 byte. Isso deixa 70 bytes para a pilha. Se forem usadas interrupções, para cada uma são guardados: PC (2 bytes), PSW, Acc e B ==> 5 bytes. Podem acontecer até 2 interrupções simultâneas, o que consome até 10 bytes. Logo, há 60 bytes
2 - 8 MICROCONTROLADORES (MCS-51)
disponíveis para a pilha. Se para cada CALL são guardados PC, PSW, Acc e B (5 bytes), há disponibilidade de até 12 CALL aninhados. Se a pilha for trabalhar nos 128 UPPER, subtraindo os 10 bytes para as interrupções têm-se 118 bytes, o que resulta em 23 CALL aninhados (23 x 5 =115 bytes) e ainda sobram 80 bytes para as variáveis nos 128 LOWER. Os bancos de registros são ótimos para guardar o contexto, principalmente no caso de interrupções. Estes são trocados com uma só instrução. Por exemplo, poder-se-ia usar: BK3 → interrupção porta serial BK2 → interrupção INT BK1 → interrupção INT BK0 → trabalho
Só pode haver um banco selecionado de cada vez mas todos os registros podem ser endereçados através do endereço de seu byte.
R
R
R
F
1F
10H
18H
endereços
128 LOWER
Se o banco 0 está selecionado MOV A,R MOV A,0 fazem o mesmo
Se o banco 1 está selecionado MOV A,R MOV A,0BH fazem o mesmo
Assim, mesmo quando um banco não está selecionado, seus registros são acessíveis pelo endereço R
R
R
R
R
R
R
R
R
BANCO 0
BANCO 1
BANCO 2
BANCO 3
de seu byte.
Figura 2.9. Endereço dos registros.
2 - 10 MICROCONTROLADORES (MCS-51)
A seguir é apresentada uma breve descrição de cada registro:
Acc → Acumulador
B → Usado durante as operações de multiplicação e divisão; nos demais casos pode ser usado como auxiliar.
PSW → Program Status Word ou Registro de Flags de Estado 7 6 5 4 3 2 1 0 CY Ac F0 RS1 RS0 0V - P PSW.7 → CY → Carry Flag PSW.6 → Ac → Carry auxiliar (operação com BCD – Binary Coded Decimal) PSW.5 → F0 → Flag 0, uso geral PSW.4 → RS1 → Selecionador de Banco (Range Selector), bit 1 PSW.3 → RS0 → Selecionador de Banco (Range Selector), bit 0
RS1 RS0 BANCO SELEC.
0 0 Banco 0 0 1 Banco 1 1 0 Banco 2 1 1 Banco 3 PSW.2 → OV → Overflow PSW.1 → - → Flag definível pelo usuário PSW.0 → P → Paridade (ímpar) P =1 → quantidade ímpar de 1s P =0 → quantidade par de 1s
SP → Ponteiro da Pilha (Stack Pointer), incrementado antes de PUSH e CALL
DPTR → Ponteiro para memória de dados externa (Data Pointer). É um registro de 16 bits formado por DPH e DPL
P0 , P1 , P2 , P3 → Latchs das portas paralelas
IP → Prioridade das interrupções (Interrupt Priority)
IE → Habilitação das interrupções (Interrupt Enable)
MICROCONTROLADORES (MCS-51) 2 - 11
TMOD → Modo de operação dos Timers/Counters (Timer/Counter Mode)
TCON → Controle dos Timers/Counters (Timer/Counter Control)
SCON → Controle da porta serial (Serial Control)
SBUF → Dois registros, um para leitura e outro para escrita (Serial Buffer) Leitura → receber o dado da porta serial Escrita → enviar o dado para a porta serial
PCON → Controle de energia (Power Control); coloca no modo "Power Down" ou "Idle"
2.7. MAPA DA RAM INTERNA
Aqui é apresentado um mapa completo da RAM Interna da MCS-51. Os endereços dos bytes vão de 0H até FFH. Existem dois grupos de bytes:
- 128 LOWER → de 00H até 7FH.
- SFR → de 80H até FFH.
Observações:
- Os registros ou endereços em negrito são endereçáveis bit a bit.
- Usam-se as letras "BK" para abreviar a palavra "banco".
- As células marcadas com "-" são inexistentes.
- A seqüência de endereços é da direita para a esquerda e de baixo para cima.
