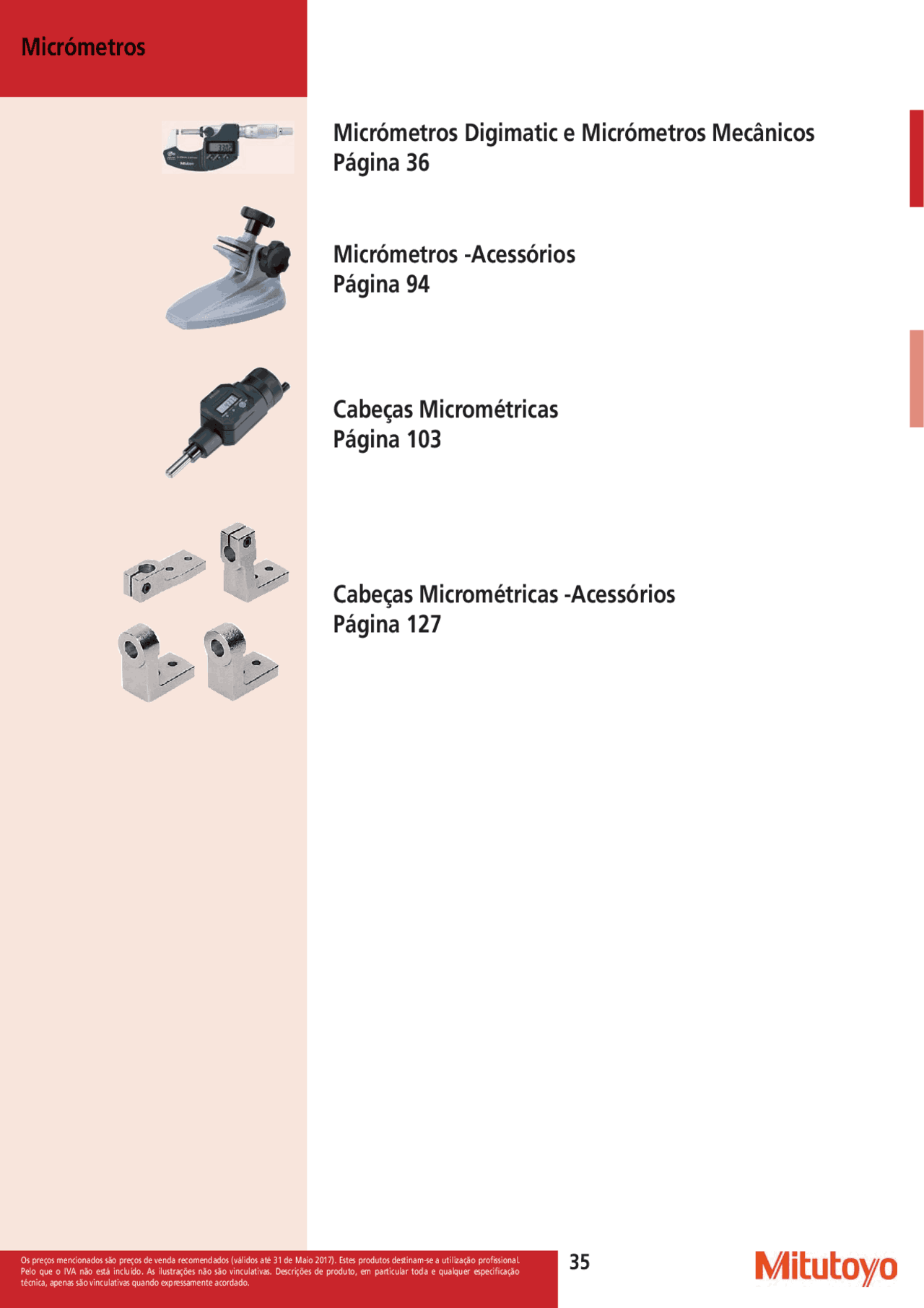

Micrómetros
Micrómetros Digimatic e Micrómetros Mecânicos
Página 36
Micrómetros -Acessórios
Página 94
Cabeças Micrométricas
Página 103
Cabeças Micrométricas -Acessórios
Página 127
Os preços mencionados são preços de venda recomendados (válidos até 31 de Maio 2017). Estes produtos destinam-se a utilização profissional. Pelo que o IVA não está incluído. As ilustrações não são vinculativas. Descrições de produto, em particular toda e qualquer especificação técnica, apenas são vinculativas quando expressamente acordado.
Micrómetro Digimatic IP65 -QuantuMike
Série 293
Micrómetro com fuso passo 2mm, possibilita um movimento cer-
ca de quatro vezes mais rápido que o micrómetro convencional.
O micrómetro Digimatic QuantuMike IP65 oferece os seguintes
benefícios:
- Movimento rápido do fuso graças à utilização de uma rosca
que proporciona um movimento linear de 2mm por cada volta
do tambor.
- Quatro vezes mais rápido comparativamente com um micró-
metro com passo de 0,5.
- O micrómetro possui uma elevada exactidão, com apenas
±1μm de erro (modelos com gama de medição até 75mm).
- A utilização do tambor de fricção e o tipo de rosca garantem
as condições ideais para uma operação rápida e fácil.
- A excelente resistência aos salpicos de água e pó (proteção
IP65) permite a sua utilização em ambientes de maquinação
onde possa existir projeção de fluídos de corte.
Apenas para 0-25, 25-50 mm
293-140-30 (^) Tampas de roquetes codificação colorida
Métrico
Ref.
Intervalo Medição [mm]
Exatidão [μm] Saída de dados
L
[mm]
a [mm]
b [mm]
Peso [g] 293-140-30 0-25 ±1 0 9 25 265 293-145-30 0-25 ±1 0 9 25 265 293-141-30 25-50 ±1 25 9,8 32 325 293-146-30 25-50 ±1 25 9,8 32 325 293-142-30 50-75 ±1 50 12,6 47 465 293-147-30 50-75 ±1 50 12,6 47 465 293-143-30 75-100 ±2 75 14 60 620 293-148-30 75-100 ±2 75 14 60 620
(Spindle diameter)
a 48.5 63.
ø6.
L Minimum
(measuring
length )
25 2
ø6.3(Measuring face)ø6.3(Measuring face)
b ø19.
1 2
1 : Roquete no tambor rotativo 2 : Roquete no parafuso variador
1 rotation
Spindel travel
0,5 mm
2,0 mm
Standard
QuantuMike
Funções Série 293 ORIGIN até 100 mm ZERO/ABS Auto Power OFF após 20 min. Inativo Alarme pilha fraca Função de bloqueio HOLD
Especificações Exatidão Consulte a lista de especificações (excluindo o erro de quantificação) Força de medição
7-12 N
Resolução digital 0,001 mm Planeza 0,3 μm Paralelismo 1 μm para modelos até 50 mm 2 μm para modelos até 100 mm Faces de medição
pastilha de metal duro, retificação fina Fuso de medição Fuso com bloqueador, ø6,35mm, 2 mm passo do fuso Vida útil pilha Aprox. 1,2 anos Fornecido Com estojo, chave, 1 pilha, padrão de topos (acima de 25 mm), certificado de verificação (intervalo 0-50 mm)
Acessórios opcionais Ref. Descrição 05CZA662 Cabo Digimatic com tecla de dados ( m) 05CZA663 Cabo Digimatic com tecla de dados ( m) 02AZD790B Cabo de ligação U-Wave , com tecla de dados 04GAA900 Tampa p/roquete, vermelho 04GAA901 Tampa p/roquete, amarelo 04GAA902 Tampa p/roquete, verde 04GAA903 Tampa p/roquete, azul 04AAB208 Tampa p/roquete, cinza 06AFM380B USB Input Tool Direct -Cabo com tecla de dados, (2m) 04GAA899 Tampa p/roquete, preto
Consumíveis Ref. Descrição 938882 Pilha SR
Digitalize o código QR e assista aos vídeos dos nossos produtos no YouTube
Os preços mencionados são preços de venda
36 Os preços mencionados são preços de venda recomendados (válidos até 31 de Maio 2017). Estes produtos destinam-se a utilização Pelo que o IVA não está incluído. As ilustrações não são vinculativas. Descrições de produto, em particular toda e qualquer especificação^ profissional.
técnica, apenas são vinculativas quando expressamente acordado.
Micrómetro Digimatic IP65 Métrico
Série 293 - Micrómetros em Conjuntos
Este Micrómetro métrico oferece uma excelente exacti-
dão, com ou sem saída de dados e é bastante robusto. O Mi-
crómetro Digimatic IP65 métrico oferece os seguintes benefí-
cios:
apenas para 0-25mm, 25-50mm
Métrico (^) Conjunto/Roquete limitador
Ref.
Intervalo Medição [mm]
Saída de da- dos Composição do Conjunto.
293-230-30 / 293-231-30 + Padrão de Topos 25 mm em cerâmica 293-962-30 0-75 293-230-30 / 293-231-30 / 293-232-30 + Padrão de Topos 25 mm e 50 mm 293-963-30 0- 293-230-30 / 293-231-30 / 293-232-30 / 293-233-30 + padrão de topos 25 mm, 50 mm e 75 mm
ø^18
a 48.
ø6.
L 25 2
c b ø 6.3 ø 6.
Ratchet stop
ø19.
Ratchet thimble L 25 2.5 49.5 62.
a
ø6.35^ ø
14.5 2 c
b
Ratchet stop type over 100 mm
Funções Série 293 - Micrómetros em Conjuntos ORIGIN até 100 mm ZERO/ABS Auto Power OFF após 20 min. Inativo Alarme pilha fraca Função de bloqueio HOLD
Especificações Exatidão Consulte modelos avulso Escala Tambor e veio graduado com acabamento cromado-fosco ø 18 mm (até 300 mm), ø 21 mm (acima de 300 mm) Força de medição
5-10 N
Resolução digital 0,001 mm Planeza 0,3 μm Paralelismo 1 μm modelos até 50 mm 2 μm modelos até 100 mm Faces de medição
pastilha de metal duro, espelhado
Fuso de medição Fuso com bloqueador, ø 6,35 mm, passo do fuso 0,5 mm Vida útil pilha aprox. 2,4 anos Fornecido com estojo, chave, pilhas, padrão de topos (acima de 25 mm), certificado de verificação (gama 0-50mm)
Acessórios opcionais Ref. Descrição 05CZA662 Cabo Digimatic com tecla de dados ( m) 05CZA663 Cabo Digimatic com tecla de dados ( m) 02AZD790B Cabo de ligação U-Wave , com tecla de dados 06AFM380B USB Input Tool Direct -Cabo com tecla de dados, (2m)
Consumíveis Ref. Descrição 938882 Pilha SR
Os preços mencionados são preços de venda
38 Os preços mencionados são preços de venda recomendados (válidos até 31 de Maio 2017). Estes produtos destinam-se a utilização Pelo que o IVA não está incluído. As ilustrações não são vinculativas. Descrições de produto, em particular toda e qualquer especificação^ profissional.
técnica, apenas são vinculativas quando expressamente acordado.
Micrómetro Digimatic 300-500 mm
Funções Série 293 ZERO/ABS 2 x PRESET (acima de 100 mm) Auto Power OFF após 20 min. Inativo Alarme pilha fraca Função de bloqueio Saída de dados HOLD
Especificações Exatidão Consulte a lista de especificações (excluindo o erro de quantificação) Escala Tambor e veio graduado com acabamento cromado-fosco. Força de medição
10-14 N
Resolução digital 0,001 mm Planeza 0,6 μm Paralelismo 5 μm modelos até 375 mm 6 μm modelos até 475 mm 7 μm modelos até 500 mm Faces de medição
Pastilha de metal duro, micro lapidado Fuso de medição fuso com bloqueador, ø 8 mm, passo do fuso 0,5 mm Vida útil pilha aprox. 1,8 anos Fornecido Fornecido com estojo, padrão de topos, chave, 2 pilhas
Acessórios opcionais Ref. Descrição 04AZB512 Cabo Digimatic com tecla de dados 04AZB513 Cabo Digimatic com tecla de dados 959149 Cabo Digimatic com tecla de dados 959150 Cabo Digimatic com tecla de dados 02AZD790C Cabo de ligação U-Wave , com tecla de dados 06AFM380C USB Input Tool Direct -Cabo com tecla de dados, (2m)
Consumíveis Ref. Descrição 938882 Pilha SR
Cabo no sentido para baixo 04AZB512, 04AZB
Cabo no sentido do tambor 959149, 959150
Série 293
O Micrómetro Digimatic 300-500mm possui um intervalo de medição de 300-500mm e oferece
as seguintes vantagens:
- O mostrador digital deste micrómetro roda 330°, permitindo assim uma leitura fácil em todas as
posições.
- Intervalo de medição 300-500mm.
Métrico
Ref.
Intervalo Medição [mm]
Exatidão [μm]
L
[mm]
a [mm]
Peso [g] 293-582 300-325 ±6 353 187 2000 293-583 325-350 ±6 378 199 2150 293-584 350-375 ±6 403 212 2300 293-585 375-400 ±7 428 224 2450 293-586 400-425 ±7 453 236 2600 293-587 425-450 ±7 478 248 2750 293-588 450-475 ±8 503 261 2900 293-589 475-500 ±8 528 273 3100
O mostrador roda 330º
Os preços mencionados são preços de venda recomendados (válidos até 31 de Maio 2017). Estes produtos destinam-se a utilização profissional. Pelo que o IVA não está incluído. As ilustrações não são vinculativas. Descrições de produto, em particular toda e qualquer especificação técnica, apenas são vinculativas quando expressamente acordado.
Micrómetro de Exteriores -Fuso Não Rotativo
Funções Série 406 ORIGIN ZERO/ABS Auto Power OFF após 20 min. Inativo Alarme pilha fraca Função de bloqueio Saída de dados HOLD
Especificações Exatidão Consulte a lista de especificações (excluindo o erro de quantificação) Escala Tambor e veio graduado com acabamento cromado-acetinado ø 18 mm Força de medição
3-8 N
Resolução digital 0,001 mm Planeza 0,3 μm Paralelismo 3 μm modelos até 75 mm 4 μm modelos acima de 75 mm Faces de medição
Pastilha de metal duro, acabamento micro-lapidado Fuso de medição Fuso com bloqueador, ø 6,35 mm, passo do fuso 0,5mm Vida útil pilha aprox. 1,2 anos Fornecido com estojo, chave, padrão de topos (acima de 25 mm)
Acessórios opcionais Ref. Descrição 05CZA662 Cabo Digimatic com tecla de dados ( m) 05CZA663 Cabo Digimatic com tecla de dados ( m) 02AZD790B Cabo de ligação U-Wave , com tecla de dados 06AFM380B USB Input Tool Direct -Cabo com tecla de dados, (2m)
Consumíveis Ref. Descrição 938882 Pilha SR
Série 406
Este micrómetro de fuso não rotativo oferece as seguintes vantagens:
- Fuso deslizante, não rotativo.
- Roquete.
- Saída de dados.
Métrico
Ref.
Intervalo Medição [mm]
Exatidão [μm]
L
[mm]
a [mm]
b [mm]
c [mm]
Peso [g] 406-250-30 0-25 ±3 0 7 32 2,8 330 406-251-30 25-50 ±3 25 9,8 47 2,8 470 406-252-30 50-75 ±3 50 11,2 60 2,8 625 406-253-30 75-100 ±4 75 14,6 57 2,3 460
c
a L 25 16.
59 72.
b
ø14 ø ø 6.35ø 6. ø 6.
ø 6.
0 - 75 mm
ø
(^271)
b
a c
L 25
ø 6.3 ø 6.3 ø 6.
75 - 100 mm
Os preços mencionados são preços de venda recomendados (válidos até 31 de Maio 2017). Estes produtos destinam-se a utilização profissional. Pelo que o IVA não está incluído. As ilustrações não são vinculativas. Descrições de produto, em particular toda e qualquer especificação técnica, apenas são vinculativas quando expressamente acordado.
Micrómetro ABSOLUTE Digimatic -QuickMike
Série 293
Este micrómetro de ação rápida com fuso não rotativo,
permite um deslocamento mais rápido que os modelos convencio-
nais.
O Micrómetro ABSOLUTE Digimatic QuickMike apresenta
as seguintes vantagens:
- Com um fuso de 10mm por volta (com 0,5mm de passo), propor-
ciona velocidade de medição de 20X mais rápido que um micróme-
tro convencional.
- A proteção IP54 permite uma ampla gama de ambientes operacio-
nais (não aplicável quando utilizada a saída de dados).
- Graças à escala linear ABSOLUTE não há restrições à velocidade de
deslocamento.
- Tem uma gama de medição maior que os modelos convencionais -
30mm comparado com 25mm.
Métrico
Ref.
Intervalo Medição [mm]
Exatidão [μm]
L
[mm]
a [mm]
b [mm]
c [mm]
Peso [g]
293-661-10 0-30 ±2 34,8 2,8 6,2 25 275 293-666 0-30 ±2 34,8 2,8 6,2 25 275 293-667 25-55 ±2 59,8 2,8 8,5 36 355 293-668 50-80 ±3 84,8 2,8 10,3 47 525 293-669 75-105 ±3 109,8 2,8 10,7 60 625
Modelos Polegadas/ Métrico
Também disponível!
V is i t e o C a t á l o g o O n l i ne w^ w^ w^ .m^ i^ tu t o^ y^ o^.^ e u
b L 69.6^ 3.3^ 42.9^ 4. a ø6. ø24. c
mm
Série 293
Funções 293-661-
293-666293-667up to293-
ORIGIN ZERO/ABS ON/OFF Alarme pilha fraca Saída de dados HOLD
Especificações Exatidão Consulte a lista de especificações (exceto erro de quantificação) Força de medição 5-10 N Resolução digital 0,001 mm Planeza 0,3 μm Paralelismo 2 μm modelos até 80 mm 3 μm modelos até 105 mm Faces de medição pastilha de metal duro, micro lapidado Fuso de medição ø6,35 mm, não rotativo, passo 10 mm Vida útil pilha aprox. 3 anos (0-30 mm), 1 ano (> 30 mm) Fornecido Estojo, 1 pilha, padrão de topos (acima de 25 mm)
Acessórios opcionais Ref. Descrição 937387 Cabo Digimatic (1 m), 1 m 965013 Digimatic Cable, Round 6 -Pin Type, 2m 02AZD790E Cabo de ligação U-Wave,. 06AFM380E USB Input Tool Direct -Cabo, (2m)
Consumíveis Ref. Descrição 938882 Pilha SR
293-666 com suporte 156-105- (acessório opcional)
ORIGIN
Escala Absolutacom ponto de origem Ajuste Ráoido
Passo do fuso 10mm
Escala Sensor
Este micrómetro possui um mecanismo de fuso que permite um avanço de 10 mm/volta (0.5mm passo do fuso). A velocidade de avanço é portanto 20 vezes superior à do micrómetro convencional.
Os preços mencionados são preços de venda
42 Os preços mencionados são preços de venda recomendados (válidos até 31 de Maio 2017). Estes produtos destinam-se a utilização Pelo que o IVA não está incluído. As ilustrações não são vinculativas. Descrições de produto, em particular toda e qualquer especificação^ profissional.
técnica, apenas são vinculativas quando expressamente acordado.
Micrómetro com Tambor de Roquete
Série 102
Este Micrómetro de Tambor de Roquete tem um novo mecanismo que garante me-
dições consistentes e fiáveis, mesmo para utilizadores inexperientes na utilização
do micrómetro apenas com uma mão.
O Micrómetro de Tambor de Roquete apresenta as seguintes vantagens:
- O roquete funciona tanto no tambor como no variador rápido, permitindo uma
utilização simples apenas com uma mão.
- O som claro que o roquete emite é a garantia que a medição é efetuada com
uma força constante e definida.
Métrico
Ref.
Intervalo Medição [mm]
Divisão Exatidão [μm]
Peso [g]
102-701 0-25 0,01 mm ±2 180 102-707 0-25 0,001 mm ±2 180 102-702 25-50 0,01 mm ±2 270 102-708 25-50 0,001 mm ±2 270
Modelos Polegadas
Também disponível!
V i s i t e o C at á l o g o O n l i n e w w^ w^.^ m^ i^ t^ u^ t o^ y^ o^.^ e^ u
ø
ø6.
30.3 14.5 3 15 50 2.8 27.
5
26
0-25 mm
ø
14.5 3 15 50
25-50 mm
Tampas de roquete coloridas (acessórios opcionais)
Especificações Exatidão Consulte a lista de especificações Escala Tambor e veio graduado com acabamento cromado-fosco ø mm Força de medição
5-10 N
Planeza 0,6 μm Faces de medição Pastilha de metal duro, micro lapidado Fuso de medição Com bloqueador, ø 6,35 mm, passo do fuso 0,5 mm Paralelismo 2 μm Fornecido Com estojo, chave, padrão de topos (acima de 25 mm), certificado de verificação
Acessórios opcionais Ref. Descrição 04GAA899 Tampa p/roquete, preto 04GAA900 Tampa p/roquete, vermelho 04GAA901 Tampa p/roquete, amarelo 04GAA902 Tampa p/roquete, verde 04GAA903 Tampa p/roquete, azul
Consumíveis Ref. Descrição 04AAB208 Tampa p/roquete, cinza
Os preços mencionados são preços de venda
44 Os preços mencionados são preços de venda recomendados (válidos até 31 de Maio 2017). Estes produtos destinam-se a utilização Pelo que o IVA não está incluído. As ilustrações não são vinculativas. Descrições de produto, em particular toda e qualquer especificação^ profissional.
técnica, apenas são vinculativas quando expressamente acordado.
Micrómetro de Exteriores
Especificações Exatidão Consulte a lista de especificações Escala Tambor e veio graduado com acabamento cromado-fosco ø 18 mm (até 300 mm), ø 21 mm (acima de 300 mm) Força de medição
5-10 N
Divisão 0,01 mm Planeza 0,6 μm Faces de medição
Pastilha de metal duro, micro lapidado Fuso de medição
Com bloqueador, ø6,35 mm, passo do fuso 0,5 mm Paralelismo 2 μm modelo 0 a 75 mm 3 μm modelos 75-100 mm Fornecido Com estojo, chave padrão de topos (acima de 25 mm), certificado de verificação (intervalo 0-50 mm)
Série 102
Nova geração de Micrómetro de Exteriores, dispositivos de confiança e exactos,
oferecem-lhe as seguintes vantagens:
- A estrutura com termo-isolante e o formato cónico (do lado do batente),
permitem acesso a locais difíceis de alcançar.
- Roquete incorporado para uma força constante de medição.
Apenas para 0-25, 25-50 mm
Métrico
Ref.
Intervalo Medição [mm]
Exatidão [μm]
L
[mm]
a [mm]
b [mm]
c [mm]
d [mm] 102-301 0-25 ±2 30,3 2,8 5 26 6, 102-302 25-50 ±2 55,3 2,8 8 32 6, 102-303 50-75 ±2 80,3 2,8 9 45 6, 102-304 75-100 ±3 105,3 2,8 10 58 6, 102- 102-
Métrico (^) Conjunto de Micrómetros
Ref.
Intervalo Medição [mm]
Modelos incluídos Peso [g] 102-911-40 0-100 102-301, 102-302, 102-303, 102-304, 3 padrões de topo 1200
Os preços mencionados são preços de venda recomendados (válidos até 31 de Maio 2017). Estes produtos destinam-se a utilização profissional. Pelo que o IVA não está incluído. As ilustrações não são vinculativas. Descrições de produto, em particular toda e qualquer especificação técnica, apenas são vinculativas quando expressamente acordado.
Micrómetro de Exteriores -Conjunto
Especificações Divisão 0,01 mm
Série 103
Nova geração de Micrómetro de Exteriores, dispositivos de confiança e exactos, oferecem-lhe as
seguintes vantagens:
- Corpo de design leve.
- Fornecido com caixa para conjunto.
Métrico Conjunto de micrómetros
Ref.
Intervalo Medição [mm]
Modelos incluídos Peso [g]
103-927-10 0-75 103-137, 103-138, 103-139-10, 2 padrões de topo 750 103-913-50 0-
5 padrões de topo
103-143-10, 103-144-10, 103-145-10, 103-146-10, 103-147-10, 103-148-10, 6 padrões de to- po
103-914-50 0-300 Todos os micrómetros dos conjuntos Ref. 103-913-50 e 103-915-10, acondicionados num estojo, com 11 padrões de topo
Os preços mencionados são preços de venda recomendados (válidos até 31 de Maio 2017). Estes produtos destinam-se a utilização profissional. Pelo que o IVA não está incluído. As ilustrações não são vinculativas. Descrições de produto, em particular toda e qualquer especificação técnica, apenas são vinculativas quando expressamente acordado.
Micrómetro de Exteriores -Contador Mecânico
Série 193
Micrómetro de Exteriores com Contador Mecânico, oferece os seguintes benefícios:
- Micrómetro de exteriores com leitura direta, através de dígitos mecânicos, rápida e fácil.
- Leitura rápida e sem erros.
Métrico (^) 1. Com roquete limitador de força (resolução 0,01 mm)
Ref.
Intervalo Medição [mm]
Exatidão [μm]
L
[mm]
a [mm]
b [mm]
c [mm]
Peso [g] 193-101 0-25 ±2 30 2,5 5 26 224 193-102 25-50 ±2 55 2 8 32 275 193-103 50-75 ±2 80 2 9 45 379 193-104 75-100 ±3 105 2 9 57 489
Métrico (^) 2. Com roquete limitador de força (Leitura 0,001 obtida através do nónio)
Ref.
Intervalo Medição [mm]
Exatidão [μm]
L
[mm]
a [mm]
b [mm]
c [mm]
Peso [g] 193-111 0-25 ±2 30 2,5 5 26 224 193-112 25-50 ±2 55 2 8 32 275 193-113 50-75 ±2 80 2 9 45 379 193-114 75-100 ±3 105 2 9 57 489
Métrico
- Conjunto de Micrómetros
Ref.
Intervalo Medição [mm]
Modelos incluídos Peso [g]
193-901 0-75 193-101, 193-102, 193-103, 2 padrões de topo 820 193-902 0-100 193-101, 193-102, 193-103, 193-104, 3 padrões de topo 1367
Modelos Polegadas
Também disponível!
V i s i t e o C at á l o g o O n l i n e w w^ w^.^ m^ i^ t^ u^ t o^ y^ o^.^ e^ u
b L 25.5 3 47 17
ø
c ø6.
a 27.
Especificações Exatidão Consulte a lista de especificações Força de medição 5-15 N Divisão 0,001 mm; 0,01 mm Leitura do contador
0,01 mm
Escala Tambor e veio graduado com acabamento cromado-acetinado Planeza 0,6 μm Paralelismo (2+L/100) μm, L = gama máx. (mm) Faces de medição Pastilha de metal duro, micro lapidado Fuso de medição Com bloqueador, ø 6,35 mm, passo do fuso 0,5 mm Fornecido Com estojo, chave, padrão de topos (acima de 25 mm)
Os preços mencionados são preços de venda
48 Os preços mencionados são preços de venda recomendados (válidos até 31 de Maio 2017). Estes produtos destinam-se a utilização Pelo que o IVA não está incluído. As ilustrações não são vinculativas. Descrições de produto, em particular toda e qualquer especificação^ profissional.
técnica, apenas são vinculativas quando expressamente acordado.
Micrómetro de Exteriores -Batentes Intermutáveis
Série 104
Este Micrómetro de Exteriores oferece uma ampla gama de medição e apresenta as seguintes
vantagens:
- Batentes intermutáveis de fácil colocação que permite uma ampla gama de medições.
- Roquete incorporado para uma força de medição constante.
104-135A
Métrico
Ref.
Intervalo Medição [mm]
Batentes intermutáveis Padrão de ajuste Peso [kg] 104-171 0-50 1 1 0, 104-139A 0-100 4 3 0, 104-135A 0-150 6 5 1, 104-161A 50-150 4 4 1, 104-140A 100-200 4 4 1, 104-136A 150-300 6 6 2, 104-141A 200-300 4 4 2, 104-142A 300-400 4 4 3, 104-143A 400-500 4 4 4, 104-144A 500-600 4 4 6, 104-145A 600-700 4 4 7, 104-146A 700-800 4 4 9, 104-147A 800-900 4 4 10, 104-148A 900-1000 4 4 11,
Modelos Polegadas
Também disponível!
V i s i t e o C at á l o g o O n l i n e w w^ w^.^ m^ i^ t^ u^ t o^ y^ o^.^ e^ u
Especificações Exatidão ±(4+L/75) μm, L = gama máx. (mm) Divisão 0,01 mm Escala Tambor e veio graduado com acabamento cromado-fosco ø 18 mm (até 300 mm), ø 21 mm (acima de 300 mm) Planeza 0,6 μm modelos até 300 mm 1 μm modelos acima de 300 mm Paralelismo 2 μm modelos até 75 mm 3 μm modelos até 150 mm (2+L/100) μm modelos acima 150 mm L = gama máx. (mm) Faces de medição
Temperado, espelhado (batente), pastilha de metal duro, espelhado (lado do veio) Fuso de medição
Fuso com bloqueador, ø 6,35 mm (até 300 mm) ø8 mm (acima 300 mm), passo do fuso 0,5 mm Força de medição
5-10 N, 10-14 N (acima 300 mm)
Fornecido Com estojo, padrão de topos, batentes, chave
Os preços mencionados são preços de venda
50 Os preços mencionados são preços de venda recomendados (válidos até 31 de Maio 2017). Estes produtos destinam-se a utilização Pelo que o IVA não está incluído. As ilustrações não são vinculativas. Descrições de produto, em particular toda e qualquer especificação^ profissional.
técnica, apenas são vinculativas quando expressamente acordado.
Micrómetro de Exteriores -Batentes Intermutáveis
Série 104/
Batentes intermutáveis opcionais para utilização com a série 104 ou 340
Nota: Os valores B mm e C mm são válidos para todos os produtos mencionados nas tabelas abaixo:
B mm: Gama de medição: 0/150 mm: 164,5; 150/300 mm: 314,5; 300/400 mm: 425; 400/500 mm: 525; 500/600 mm: 625; 600/700 mm: 725; 700/800 mm: 825; 800/900 mm: 925; 900/1000 mm: 1025
C mm: Gama de medição: 0/150 mm: 93; 150/300 mm: 166; 300/400 mm: 224; 400/500 mm: 273; 500/600 mm: 332; 600/700 mm: 382; 700/800 mm: 430; 800/900 mm: 480; 900/1000 mm: 530 0 - 300 mm Batente intermutável M1 mm M2 mm M3 mm M4 mm M5 mm M6 mm Ref. 303950 303951 303952 303953 303954 303955 L=0/150 mm 0-25 25-50 50-75 75-100 100-125 125- L=150/300 mm 150-175 175-200 200-225 225-250 250-275 275- a mm 135 110 85 60 35 10
300 - 1000 mm Batente intermutável M3 mm M4 mm M5 mm M6 mm Ref. 304001 304002 304003 304004 L=300/400 mm 300-325 325-350 350-375 375- L=400/500 mm 400-425 425-450 450-475 475- L=500/600 mm 500-525 525-550 550-575 575- L=600/700 mm 600-625 625-650 650-675 675- L=700/800 mm 700-725 725-750 750-775 775- L=800/900 mm 800-825 825-850 850-875 875- L=900/1000 mm 900-925 925-950 950-975 975- a mm 87 62 37 12
Os preços mencionados são preços de venda recomendados (válidos até 31 de Maio 2017). Estes produtos destinam-se a utilização profissional. Pelo que o IVA não está incluído. As ilustrações não são vinculativas. Descrições de produto, em particular toda e qualquer especificação técnica, apenas são vinculativas quando expressamente acordado.
Micrómetro Digimatic -Chapa Metálica
Funções Série 389 ORIGIN ZERO/ABS Auto Power OFF após 20 min. Inativo 2 x PRESET Alarme pilha fraca Função de bloqueio Saída de dados HOLD
Especificações Exatidão Consulte a lista de especificações (exceto erro de quantificação) Resolução digital
0,001 mm
Força de medição
3-8, 10-14 (389-514) N
Escala Tambor e veio graduado com acabamento cromado-fosco, ø 18 mm/ ø 21 mm Planeza 0,6 μm modelos com abertura 160/165 mm 1 μm modelos com abertura 330 mm Paralelismo 3 μm Faces de medição
Pastilha de metal duro, micro lapidado Fuso de medição
Com bloqueador, ø 6,35 mm/ø 8 mm (389-514), passo do fuso 0, mm Vida útil pilha aprox. 1,2 anos/ aprox. 1,8 anos (389-514) Fornecido Com estojo, chave, 1 pilha/ 2 pilhas (389-514)
Acessórios opcionais Ref. Descrição 05CZA662 Cabo Digimatic com tecla de dados ( m) 05CZA663 Cabo Digimatic com tecla de dados ( m) 02AZD790B Cabo de ligação U-Wave , com tecla de dados 04AZB512 Cabo Digimatic com tecla de dados 04AZB513 Cabo Digimatic com tecla de dados 959149 Cabo Digimatic com tecla de dados 959150 Cabo Digimatic com tecla de dados 02AZD790C Cabo de ligação U-Wave , com tecla de dados 06AFM380B USB Input Tool Direct -Cabo com tecla de dados, (2m) 06AFM380C USB Input Tool Direct -Cabo com tecla de dados, (2m) 04AZB512/04AZB513/959149/959150/02AZD790C/06ADV380C para 389-
Consumíveis Ref. Descrição 938882 Pilha SR
Série 389
Micrómetro Digimatic para Chapa Metálica, desenhado com um arco
de grande profundidade, permitindo assim a medição da espessura
em lâminas e placas.
A
B
C
Métrico
Ref.
Intervalo Medição [mm]
Batente/ Ponta Exatidão [μm] IP^
Peso [g]
389-251-30 0-25 A ±4 840 389-261-30 0-25 B ±4 840 389-271-30 0-25 C ±4 840 389-514 0-25 A ±5 2750 389-252-30 25-50 A ±4 920 389-262-30 25-50 B ±4 920 389-272-30 25-50 C ±4 920
0-25 mm 25-50 mm
3.5 35
78 38.5 28
ø^8
330
ø^21
2 55.3 3 50 17
330°
Os preços mencionados são preços de venda recomendados (válidos até 31 de Maio 2017). Estes produtos destinam-se a utilização profissional. Pelo que o IVA não está incluído. As ilustrações não são vinculativas. Descrições de produto, em particular toda e qualquer especificação técnica, apenas são vinculativas quando expressamente acordado.
Micrómetro -Chapa Metálica
Série 118
O Micrómetro para Chapa Metálica está desenhado com um arco profundo que permite medir a
espessura de folha ou fita de metal.
Métrico
Ref.
Intervalo Medição [mm]
Batente/ Ponta Exatidão [μm]
L
[mm]
a [mm]
b [mm]
c [mm]
d [mm]
e [mm]
f [mm]
g [mm]
Peso [g] 118-101 0-25 A ±4 30,3 110 27,5 2,8 18 6,35 14,5 39 445 118-102 0-25 A ±4 30,3 160 27,5 2,8 18 6,35 14,5 48 740 118-103 0-25 A ±5 38,5 330 35 3,5 21 8 28 84 2650 118-110 25-50 A ±4 55,3 165 27,5 2,5 18 6,35 14,5 45 820 118-114 0-25 B ±4 30,3 160 27,5 2,8 18 6,35 14,5 48 740 118-118 0-25 C ±4 30,3 160 27,5 2,8 18 6,35 14,5 48 740 118-126 25-50 C ±4 55,3 165 27,5 2,5 18 6,35 14,5 48 820
Modelos Polegadas
Também disponível!
V i s i t e o C at á l o g o O n l i n e w^ w^ w^.^ m^ i^ t^ u t o^ y^ o^.^ e^ u
Especificações Exatidão Consulte a lista de especificações Força de medição
3-8 N
Divisão 0,01mm Escala Tambor e veio graduado com acabamento cromado-fosco, ø mm ou ø21 mm Planeza 0,6 μm modelos com abertura 110, 160, 165 mm 1 μm modelos com abertura 300 mm Paralelismo 3 μm Faces de medição
Com pastilha de metal duro, acabamento micro-lapidado Fuso de medição
Com bloqueador, abertura até 150 mm : ø 6,35 mm abertura 300 mm : ø 8 mm, passo do fuso 0,5 mm Fornecido Fornecido com estojo, chave, padrão de topos (acima de 25 mm)
Tipo A Plana-Plana
Tipo B Esférica-Plana
Tipo C Esférica-Esférica
Os preços mencionados são preços de venda
54 Os preços mencionados são preços de venda recomendados (válidos até 31 de Maio 2017). Estes produtos destinam-se a utilização Pelo que o IVA não está incluído. As ilustrações não são vinculativas. Descrições de produto, em particular toda e qualquer especificação^ profissional.
técnica, apenas são vinculativas quando expressamente acordado.
