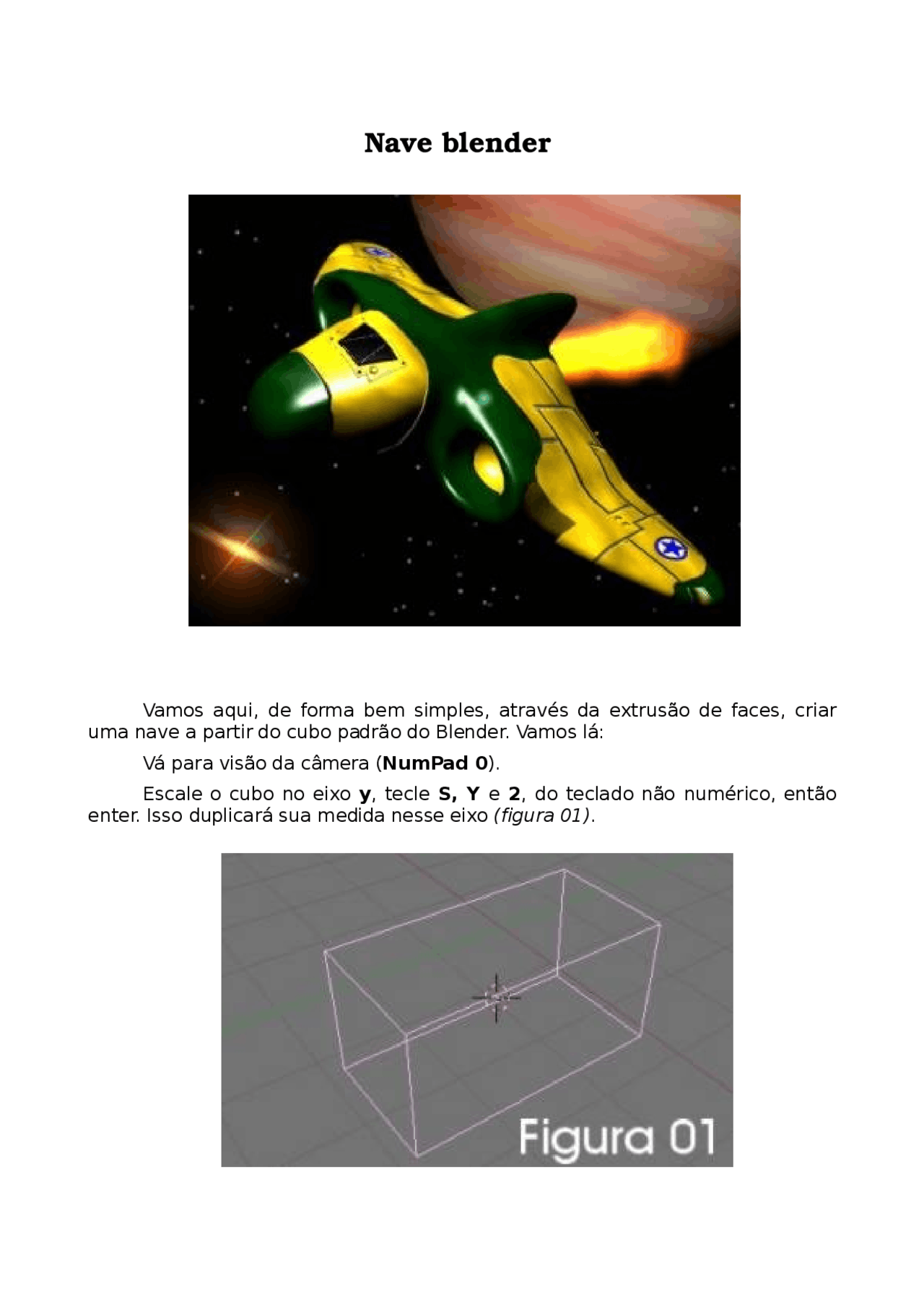

Vamos aqui, de forma bem simples, através da extrusão de faces, criar uma nave a partir do cubo padrão do Blender. Vamos lá: Vá para visão da câmera ( NumPad 0 ). Escale o cubo no eixo y , tecle S, Y e 2 , do teclado não numérico, então enter. Isso duplicará sua medida nesse eixo (figura 01).
Entre no modo de edição ( TAB ). Vá para o modo face select , Ctrl+TAB. Selecione as duas faces laterais opostas, usando o botão direito do mouse (figura 02). Vamos extrudar estas faces: Tecle E , escolha individual faces, tecle 2 e enter. Escale estas mesmas faces no eixo Z. Tecle S, Z e arraste o cursor do mouse um pouco, para o centro da grade. O objeto deve ficar como na (figura 03).
Agora selecione a face superior central da nave. Extrude, escale e mova usando a mesma técnica que usou pras asas criando assim o "rabo" da nave (figura 06). Criaremos agora as entradas de ar. Selecione, extrude , tecle E , selecione "region" agora, e não "individual face" , pode testar pra ver a diferença, depois desfaça, é sempre bom conhecer todos os caminhos, então scale individualmente as duas faces laterais dianteiras, deixando as como na (figura 07). Para ter uma noção mais precisa faça isso na visão de frente ortográfica , NumPad 1 depois NumPad 5. Individualmente, extrude novamente, estas duas faces, tecla E , individual face , então arraste um pouco para trás, Enter para confirmar. Na visão de frente, escale um pouco, para menor, tecle S e arraste o mouse um pouco para o centro da 3dview (Figura 08).
Nota: Quando escalar ou rotacionar qualquer objeto, deixe sempre o ponteiro do mouse distante do centro da 3dview, pois terá um melhor controle da ação. E para obter um melhor resultado precione o shift enquanto arrasta o mouse. Dê um outro extrude, agora com as duas face selecionadas, tecle E , "individual face" , e empurre para trás criando assim o canal de ventilação dos motores (figura 09). Vamos criar agora a turbina de jato da nossa nave. Com o botão do meio do mouse pressionado arraste sobre a 3dview para posicionar a visão por trás da nave. Selecionando a face central posterior da nave use os mesmos passos das entradas de ar para criarmos o mesmo efeito (Figura 10).
Saia do modo de edição , Tecla TAB , e no botão de edição de objeto (F9) , aumente Degr para “80”, isso fará com que o blender alise os graus entre edges iguais ou menores que esse valor. Acione SubSurf. Dê um clique em Set Smoot. Ambos alisam a malha (figura 13).
Renderize. Sua nave já deve estar assim (figura 14): Agora é só aplicar textura! Na próxima parte deste tutorial aprederemos a texturizar nossa nave, vamos lá!
Com a nave selecionada, vá em "texture buttons" (F6) , adicione uma imagem como textura, no menu desdobrável selecione "image" , aparecerá mais dois menus ao lado, clique no botão "load image" e direcione o browser para a imagem no caso a figura 01. Vá para "material buttons" (F5) , na aba "Map Input" , acione o botão "UV". Com o ponteiro do mouse sobre a 3dview na visão superior "NumPad 7" e na visão ortográfica "NumPad 5" , tecla F , você entrou no modo "UV/Face select". Verá que sua nave mudou de cor, para branco. Os edges marcados, indica as faces selecionadas. Divida a 3dview em duas janelas. Na borda superior da janela clique com o botaõ direito do mouse, no menu escolha "Split Area" (Figura 04). Na janela da direita, clique no ícone no canto inferior esquerdo e escolha "UV/Image editor " (Figura 05). Agora com o ponteiro do mouse sobre a 3dview, tecla U e escolha "from window" , isso fará com que o mapeamento se dê conforme está visualizado.
Na janela da direita aparecerá um wire da nave, é o mapa uv. Selecione a imagem, clicando no botão mais próximo ao que tem uma figura de cadeado (figura 06). Percebeu que a nave está no sentido contrário da textura? Tecle A , com o ponteiro do mouse sobre esta janela, verá que os vertices ficaram amarelo, estão selecionados. Para girar, escalar e mover , use as mesmas teclas que usa na 3dview, R , S e G respectivamente (figura 07). Como é um mapeamento plano os eixos são somente x e y. Para visualizar simutaneamente na 3dview tecle ALT+Z com o ponteiro sobre a mesma. Você pode mover os vertices individualmente como queira, para ter um melhor ajuste. Escale num só eixo para ter melhor aproveitamento. Use a intuição! Renderize para ver o resultado. Na 3dview, tecle TAB , para entrar no modo de edição. As faces estarão todas selecionadas. Tecle A para cancelar a seleção, então selecione, com o botão direito do mouse, somente as faces onde ficará o cockpit (figura 08).
Na sessão de materias (F5) , na aba "Map To" , desmarque o botão COR (isso desabilitará a cor dessa textura à nave) e clique duas vezes no botão NOR para aplicar o bump somente. Acione o "SubSurf" e o "Set Smoot" , explicado anteriormente no tutorial de modelagem, e renderize para ver o resultado. Se não conseguiu ver o resultado deste mapeamento ou para ver melhor desabilite a textura anterior clicando no botão, com um "v" , que se encontra ao lado do primeiro botão "tex", na sessão material (F5) na aba "Texture". Renderize (Figura 11). O botão NOR é ativado em modo positivo ou negativo, ou seja, ele dará o resultado contrário, causando uma depressão quando negativo. Para controlar a intensidade use o controle NOR na aba "Map To" (figura 12).
O mapa especular, que é o que vai dar uma diferença de especular entre as cores da nave, deve ser aplicado da mesma forma que o bump, só que usando a figura 03 , e acionando o botão ESPC em vez de NOR. Renderize para ver o resultado (figura 13). Bonito né? Mas parece até que a nave acabou de sair da fábrica! Para eliminar esse problema vamos adicionar "uma sujeira", se não fica perfeito demais. Adicione mais uma textura, mas agora selecione Clouds e não "Image" em "Texture Type". Renderize. Agora ficou com manchas rosadas. Vamos alterar essa cor para
Agora vamos ligar a nave à curva, saia do modo de edição, tecla TAB , selecione a nave, na sessão objeto (F7) na aba "Constraint" clique em "Add Constraint" e escolha "Follow Path" , aparecerá uma nova aba, em "Target" , que é o objeto alvo, você irá colocar o nome da curva, que por padrão é "Curve". Acione o botão "Curve Follow" que fará com que a nave assuma o mesmo ângulo de rotação das guias da curva (figura 04). Anime para ver os resultados, tecle ALT+A na 3dview. Talvez sua nave pode estar voando de costas dependendo de como se encontra os eixos da curva ou do modelo da nave, para resolver isso faça teste clicando nos eixos positivo e negativos em "Fw:" (figura 04). Dê mais um play e confira a animação, agora já dá pra fazer um render animado.
http://br.geocities.com/wendellqramos/ [email protected]
