SOLID EDGE ST
TUTORIAL 5
MODELANDO UM CORPO DE BIELA

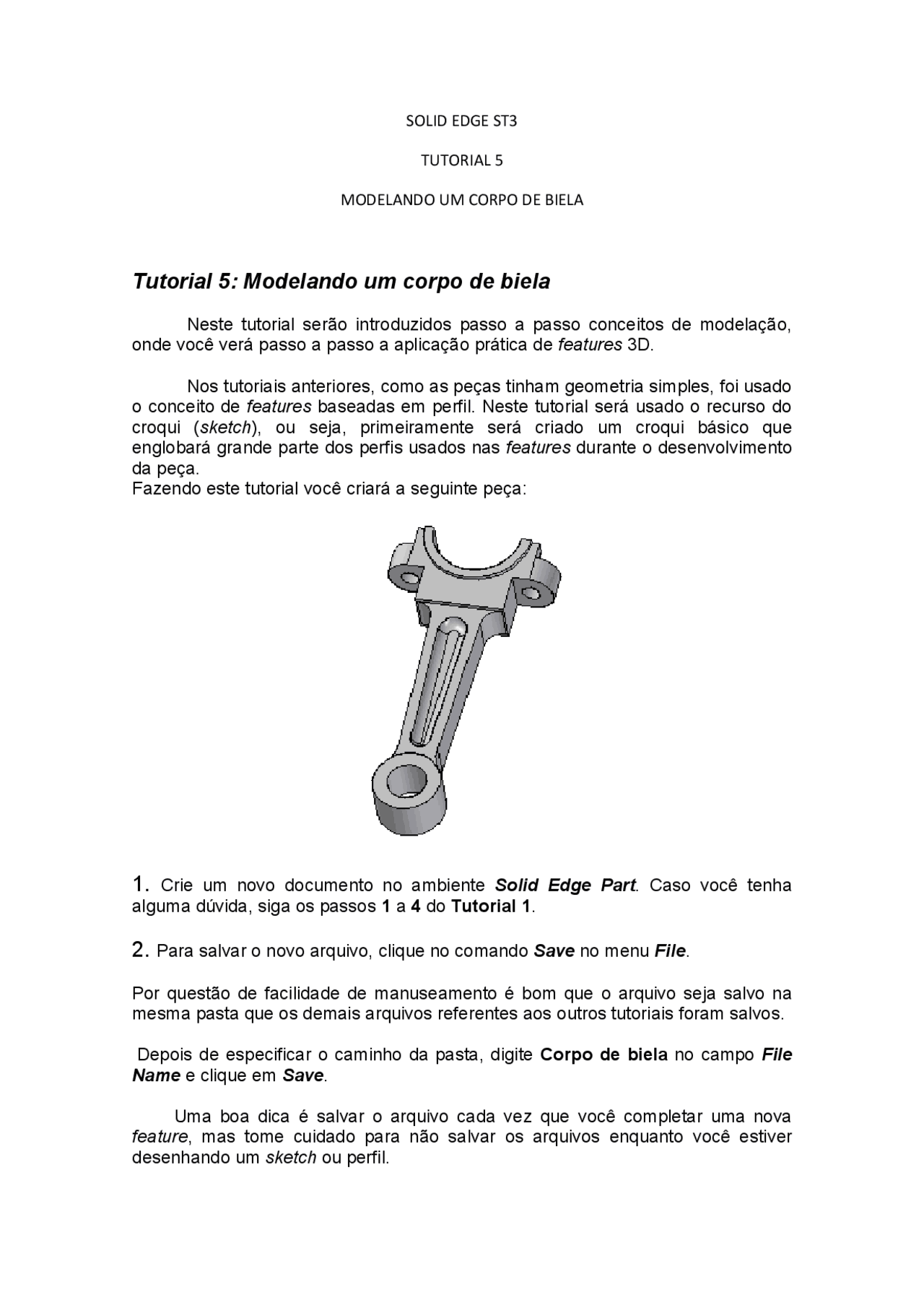

Tutorial 5: Modelando um corpo de biela
Neste tutorial serão introduzidos passo a passo conceitos de modelação, onde você verá passo a passo a aplicação prática de features 3D.
Nos tutoriais anteriores, como as peças tinham geometria simples, foi usado o conceito de features baseadas em perfil. Neste tutorial será usado o recurso do croqui ( sketch ), ou seja, primeiramente será criado um croqui básico que englobará grande parte dos perfis usados nas features durante o desenvolvimento da peça. Fazendo este tutorial você criará a seguinte peça:
1. Crie um novo documento no ambiente Solid Edge Part. Caso você tenha
alguma dúvida, siga os passos 1 a 4 do Tutorial 1.
2. Para salvar o novo arquivo, clique no comando Save no menu File.
Por questão de facilidade de manuseamento é bom que o arquivo seja salvo na mesma pasta que os demais arquivos referentes aos outros tutoriais foram salvos.
Depois de especificar o caminho da pasta, digite Corpo de biela no campo File Name e clique em Save.
Uma boa dica é salvar o arquivo cada vez que você completar uma nova feature , mas tome cuidado para não salvar os arquivos enquanto você estiver desenhando um sketch ou perfil.
3. Este tutorial será feito todo no ambiente "Ordered", portanto, a primeira coisa a
fazer é clicar com o botão direito do mouse em qualquer ponto da tela e escolher a opção "Transition to Ordered" :
Agora, clique no comando Sketch no menu "Home", submenu "Sketch".
Clique no plano de referência frontal para começar a desenhar o Sketch.
4. Desenhe 7 circunferências (comando Circle By Center Point ) em pontos da
área de desenho onde não seja criada nenhuma relação geométrica:
9 e 10. Com o comando Smart Dimension puxe cotas de todas as
circunferências com os seguintes valores:
11. Com o comando Rectangle crie um retângulo em algum lugar da área de
desenho tomando o cuidado de não criar nenhuma relação geométrica indesejada:
12. Com o comando Smart Dimension puxe cotas de dois dos lados do retângulo
e edite seus valores conforme mostrado na figura:
13. Use o comando Connect para conectar o ponto médio de uma das linhas
horizontais (indicador midpoint ) do retângulo à linha de referência vertical (indicador point on element ).
Use o mesmo procedimento para conectar o ponto médio de uma das linhas verticais do retângulo à linha de referência horizontal.
14. Clique sobre o comando Trim e clique sobre cada uma das linhas
indicadas na figura:
15. Com o comando Line faça uma linha com ponto inicial na linha horizontal
do desenho (indicador point on element ) e ponto final na circunferência de diâmetro 30 mm. Tome o cuidado de clicar quando aparecer unicamente o indicador point on element :
19. Clique no comando Tangent
Clique sobre a linha e depois sobre a circunferência de diâmetro maior. Clique novamente sobre a linha, e agora sobre a circunferência menor:
20. Clique no comando Fillet.
Clique sobre a linha mais externa e sobre a circunferência de Ø30 mm. No campo Radius digite o valor 20 mm e tecle Enter. Movimente o mouse de modo que o arredondamento fique para fora do desenho e clique para confirmar:
21. Clique no comando Mirror
Mantenha a tecla Control pressionada enquanto clica sobre as linhas indicadas na figura. SOLTE a tecla Control e clique sobre a linha de referência vertical. Note que são criadas relações de simetria entre as novas linhas:
22. Com o comando Trim , apague as linhas que estão sobrando:
23. Se você comparar a linha interna criada com o comando Mirror com a linha
original, notará que faltam símbolos de relação geométrica (as circunferências que envolvem o quadrado). As relações que faltam são as de tangência entre a linha e os arcos. A falta dessa relação geométrica faz com que um grau de liberdade fique sem controle, o que pode ser percebido quando se edita o diâmetro das circunferências que originam os arcos.
27. Com o comando Connect , conecte o ponto médio da linha horizontal central
ao ponto de intersecção das linhas de referência:
28. Clique no botão de Seleção
Clique sobre a cota de 10 mm e tecle Delete. Você está apagando a cota para poder criar relações de conexão entre as linhas que você está posicionando e o restante do desenho:
29. Com o comando Connect , conecte o endpoint da linha horizontal direita à
linha vertical ( point on element ):
30. Repita o passo 29 ao outro lado do desenho:
31. Clique em Close Sketch e Finish para finalizar o Sketch :
32. Salve seu trabalho.
33. Certifique-se de que o botão Visible and Hide Edges esteja ativado.
34. Clique no comando Extrude e clique no plano frontal.
35. Clique no comando Include Este comando é usado para incluir entidades
geométricas de outro perfil ou sketch criado. Será aberta uma janela. Certifique-se que as opções indicadas na figura sejam selecionadas e clique em OK :
39. Clique em Finish.
40. Repita o passo 34.
41. Repita o passo 35 clicando sobre as linhas indicadas na figura:
42. Com o comando Trim, apague as linhas que estão sobrando, de modo que
reste somente o perfil mostrado na figura:
43. Clique em Close Sketch.
44. No campo Distance, digite o valor 8 mm e tecle Enter. Movimente o mouse
até que a extrusão fique do lado esquerdo, então clique para confirmar.
45. Clique em Finish:
46. Repita novamente os passos 34 e 35. As linhas a serem incluídas são
mostradas na figura seguinte:
47. Com o comando Trim, apague as linhas que estão sobrando, de modo que
reste somente o perfil mostrado na figura. É necessário que após a utilização do comando Trim os seguimento estejam conectados. Ultilize o comando Connect para unir os seguimentos lembrando sempre de observar o indicador point on element :
54. No campo Distance, digite o valor 10 mm e tecle Enter. Movimente o mouse
até que a extrusão fique do lado esquerdo, então clique para confirmar.
55. Clique em Finish.
56. Clique no comando Cut. Clique sobre o plano gerado pela face da haste
da biela, conforme indicado na figura:
57. Clique sobre o comando Include. Clique em OK na caixa de diálogo que será
aberta. No campo Selection Type, escolha a opção Wireframe Chain. Esta opção permite que você inclua uma cadeia de linhas conectadas que podem formar um perfil fechado ou não:
58. Dê um clique sobre a cadeia de linhas indicada na figura e tecle Enter :
59. Clique em Close Sketch.
60. No campo Distance , digite o valor 4 mm e tecle Enter. Movimente o mouse
até que o corte fique posicionado para dentro da peça, então clique para confirmar.
61. Clique em Finish :
65. Com o comando Distance Between , puxe duas cotas para posicionar o
quadrado, editando-as conforme a figura:
66. Clique no comando Mirror :
Com a tecla Control pressionada, clique sobre todas as linhas do quadrado, SOLTE a tecla Control e clique sobre a linha de referência vertical:
67. Clique em Close Sketch.
68. Na Barra de Fita, clique na opção Through All :
Movimente o mouse e, quando a seta estiver apontando para dentro do desenho, clique.
69. Clique em Finish :
70. Salve seu desenho.
71 e 72. Clique no comando Mirror Na Barra de Fita, clique no botão Smart
No canto esquerdo da tela, clique sobre todas as features criadas e clique
em Accept Agora clique sobre o plano de referência frontal.
73. Clique em Finish.
74. Clique no botão Shaded With Visible Edges no menu View Styles.
75. Clique no comando Round
