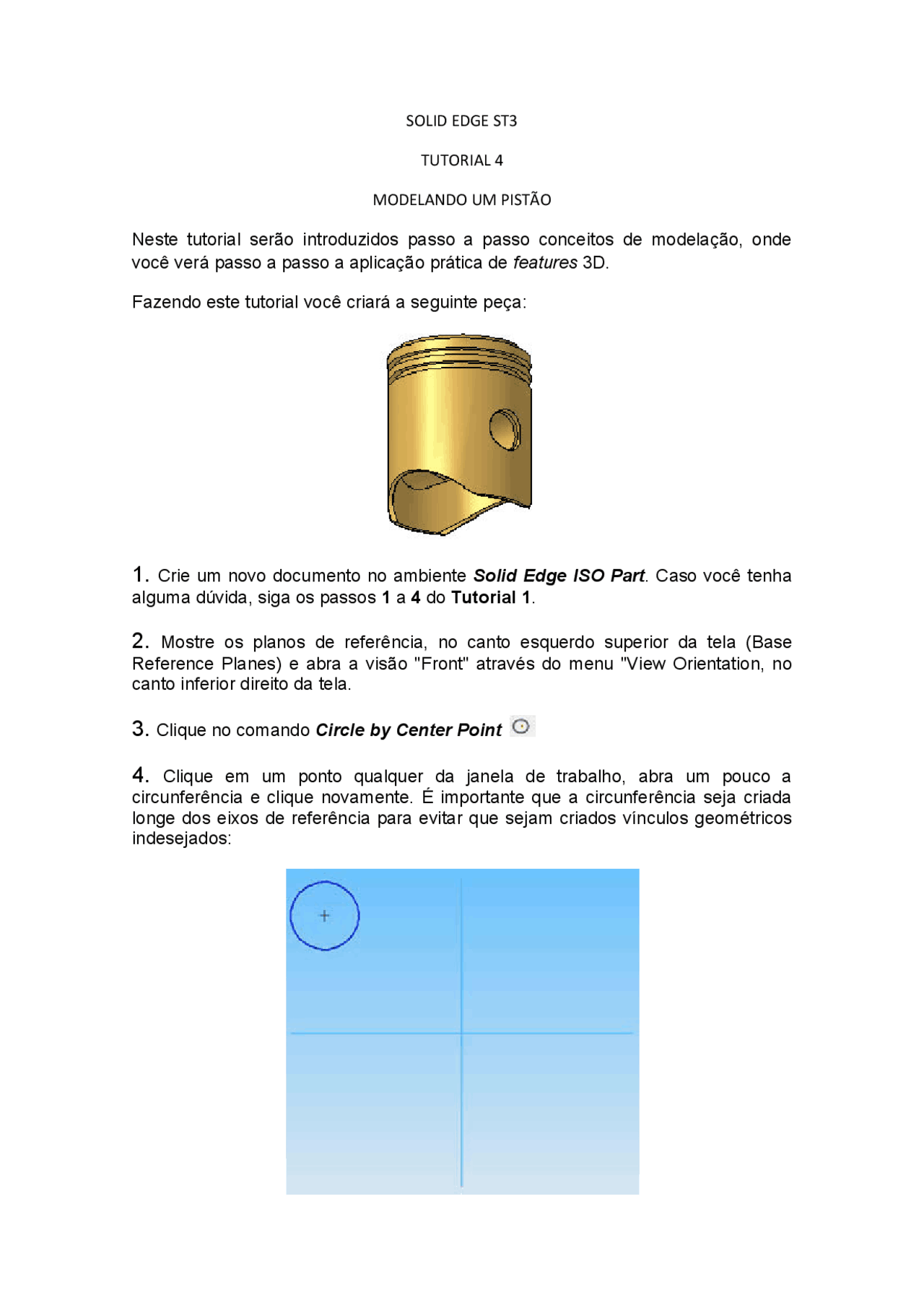

SOLID EDGE ST
TUTORIAL 4
MODELANDO UM PISTÃO
Neste tutorial serão introduzidos passo a passo conceitos de modelação, onde
você verá passo a passo a aplicação prática de features 3D.
Fazendo este tutorial você criará a seguinte peça:
1. Crie um novo documento no ambiente Solid Edge ISO Part. Caso você tenha
alguma dúvida, siga os passos 1 a 4 do Tutorial 1.
2. Mostre os planos de referência, no canto esquerdo superior da tela (Base
Reference Planes) e abra a visão "Front" através do menu "View Orientation, no canto inferior direito da tela.
3. Clique no comando Circle by Center Point
4. Clique em um ponto qualquer da janela de trabalho, abra um pouco a
circunferência e clique novamente. É importante que a circunferência seja criada longe dos eixos de referência para evitar que sejam criados vínculos geométricos indesejados:
5. Clique no comando Connect Este comando é usado para estabelecer
conexões entre entidades geométricas. Nós vamos usá-lo para conectar o centro da circunferência ao ponto de cruzamento das linhas de referência. Posicione o cursor do mouse no centro da circunferência até que apareça o indicador de centro de circunferência. Quando ele aparecer clique. Posicione o mouse agora sobre o ponto de cruzamento das linhas de referência. Quando aparecer o indicador de meio de linha ( midpoint ), clique:
Caso os indicadores não apareçam, pode ser que eles estejam inativos. Para
ativá-los, clique em Intelli Sketch Options no menu Sketching - IntelliSketch. Na janela que se abrirá, selecione os indicadores mostrados na figura e clique OK. Uma boa dica é ativar somente os indicadores necessários ao trabalho que você estiver executando, pois em alguns casos podem aparecer vários indicadores, o que criará relações geométricas indesejadas. Portanto ative e desative os indicadores sempre que achar necessário.
6. Volte ao menu Home e clique no comando Smart Dimension. Cotando
uma entidade, você restringirá sua dimensão, de modo que qualquer mudança em outra entidade relacionada a ela não mudará suas dimensões. Clique sobre a circunferência, arraste a cota na posição desejada e clique novamente.
Tecle ESC para encerrar o comando.
No campo Dimension Value , digite o valor 60 e tecle Enter.
7. Em "View Orientation" escolha a opção ISO view. Clique no comando Extrude
e desmarque a opção Extrude - Symmetric Clique sobre a circunferência criada e tecle "Enter". Você pode movimentar o cursor do mouse para que a extrusão se mova de um lado para outro, com relação ao plano de referência frontal.
No campo Distance , digite o valor 70 e tecle Enter. Arraste o cursor do mouse para o lado esquerdo do plano e clique com o botão esquerdo do mouse:
Clique sobre a circunferência que você acabou de desenhar, depois clique sobre a circunferência visível do cilindro que você desenhou (note que no centro da circunferência aparecerá o símbolo de concentricidade). Tecle ESC para finalizar o comando:
11. Como no passo 6 , cote a circunferência e edite a cota para o valor 50 mm.
12. Clique em Close Sketch para finalizar o Sketch.
13. No campo Distance ( Barra de Fita ), digite o valor 64 mm e tecle Enter.
Posicione o cursor do mouse de modo que seja retirado material do cilindro e clique:
14. Repita o procedimento descrito nos passos 8 a 13 para um diâmetro de 56
mm e uma distância de 52 mm. A seqüência de figuras orientará o seu trabalho:
15. Para melhorar a visualização, clique no comando Visible and Hidden Edges
em "View Styles".
16. Agora é necessário Salvar o que você fez até agora. Clique no comando Save
no menu File.
17. Clique no comando Extrude
Clique sobre o plano de referência superior:
21. Cote a circunferência como já foi mostrado anteriormente e edite seu valor
para 25 mm :
22. Clique em Close Sketch para finalizar o Sketch.
23. Clique no botão Through All
Com este comando o perfil desenhado será extrudado até a superfície mais externa do sólido existente. Movimente o cursor sobre o desenho. Você notará que aparecerá uma seta. Quando ela estiver apontando para cima e para baixo ao mesmo tempo clique com o botão esquerdo do mouse:
24. Clique em Finish.
25. Clique no comando Cut e clique sobre o plano de referência superior.
26. Seguindo o procedimento já mostrado, desenhe uma circunferência
concêntrica (use o comando Concentric ) à última desenhada com diâmetro 18mm , assim como mostrado na figura:
27. Clique em Close Sketch.
28. Clique no botão Through All. Movimente o cursor do mouse até a seta
apontar para os dois lados e clique.
29. Clique em Finish.
30. Salve seu trabalho.
31. Clique no comando Parallel Plane :
Com este comando você pode criar planos paralelos aos planos de referência, a planos criados ou a faces de sólidos.
36. Clique em Close Sketch para finalizar o Sketch.
37. Clique no comando Rotate
Clique sobre a linha mostrada na figura, digite o valor 90 no campo que aparece na Barra de Fita e tecle Enter. Tecle Close para finalizar o comando:
38. Na Barra de Fita , clique no comando Through Next.
Movimente o cursor do mouse até que a seta aponte para os dois lados e clique:
39. Clique em Finish.
40. Salve seu trabalho.
41. Clique no comando Revolved Cut. Clique sobre o plano de referência
"Right".
Desenhe um retângulo e cote-o como mostrado na figura:
42. Com o comando Distance Between ( Barra de Ferramentas de Desenho ),
coloque as cotas mostradas na figura e edite-as:
52. Com o comando Rectangle , crie um retângulo com ponto inicial em uma das
extremidades da linha que você criou (Siga a orientação da figura). Repita o mesmo procedimento na outra extremidade da linha:
53. Clique no comando Trim
Clique sobre as linhas indicadas na figura:
Pode acontecer, assim como aconteceu no exemplo, de as linhas perderem conexão, o que pode ser constatado pelo desaparecimento dos indicadores de conexão:
Este comando não funciona se as linhas do sketch estiverem desconectadas. O passo seguinte serve para corrigir este problema.
54. Clique no comando Connect
Posicione o cursor do mouse sobre a linha desconectada da esquerda e vá subindo até que apareça o indicador endpoint , então clique com o botão esquerdo do mouse. Agora posicione o cursor sobre a linha horizontal e movimente-o para a esquerda até que apareça novamente o indicador endpoint. Quando isso acontecer clique novamente.
Repita o procedimento para as outras duas linhas desconectadas:
55. Clique no comando Equal Este comando serve para estabelecer relações
de igualdade (de comprimento) entre linhas.
Clique sobre a primeira linha (vertical) e sobre a segunda (horizontal). Agora clique sobre a primeira linha e sobre a terceira. Repita este procedimento até que todas as linhas estejam com o indicador de igualdade:
56. Com o comando Smart dimension puxe uma cota da primeira linha e edite-a
para o valor 3 mm :
57. Com o comando Distance Between puxe uma cota de uma das linhas
horizontais em relação à linha de referência horizontal:
61. Clique em Close Sketch.
62. Movimentando o cursor do mouse, você notará que aparecerá uma seta que
muda o sentido conforme a posição do cursor. Essa seta indica o lado de retirada de material. Quando essa seta estiver apontando para dentro do sketch (não importa onde ela aparecer) , clique com o botão esquerdo do mouse:
63. Clique agora no comando Revolve 360º
64. Clique em Finish.
65. Salve seu trabalho.
66. Clique no comando Cut.
Clique sobre o plano de referência "Right".
67. Com o comando Circle by Center , desenhe uma circunferência em um ponto
da área de desenho onde não serão criadas relações geométricas.
68. Com o comando Connect , conecte o centro da circunferência à linha de
simetria do pistão.
69. Com o comando Smart dimension puxe uma cota da circunferência.
70. Com o comando Distance Between puxe uma cota do centro da
circunferência à linha de referência que passa dentro dos furos do pistão.
71. Edite as cotas conforme mostrado na figura:
72. Clique em Close Sketch.
73. Na Barra de Fita clique na opção Through All.
Movimente o cursor do mouse até que a seta que aparece aponte para os dois lados, então clique com o botão esquerdo do mouse.
77. Clique no comando Shaded with Visible Edges
78. Clique no botão Round
Clique sobre as linhas mostradas na figura:
No campo Radius digite o valor 2 e tecle Enter.
Clique em Preview e depois em Finish.
79. Clique no botão Chamfer , dentro da opção "Round"
Clique sobre a aresta indicada na figura:
No campo Setback ( Barra de Fita ) digite o valor 2 e tecle Enter.
Clique em Finish.
80. Salve seu trabalho clicando no comando Save.
81. Para sair deste documento, clique em Close no menu File.
Este tutorial está encerrado. Você já está habilitado a iniciar o próximo.
