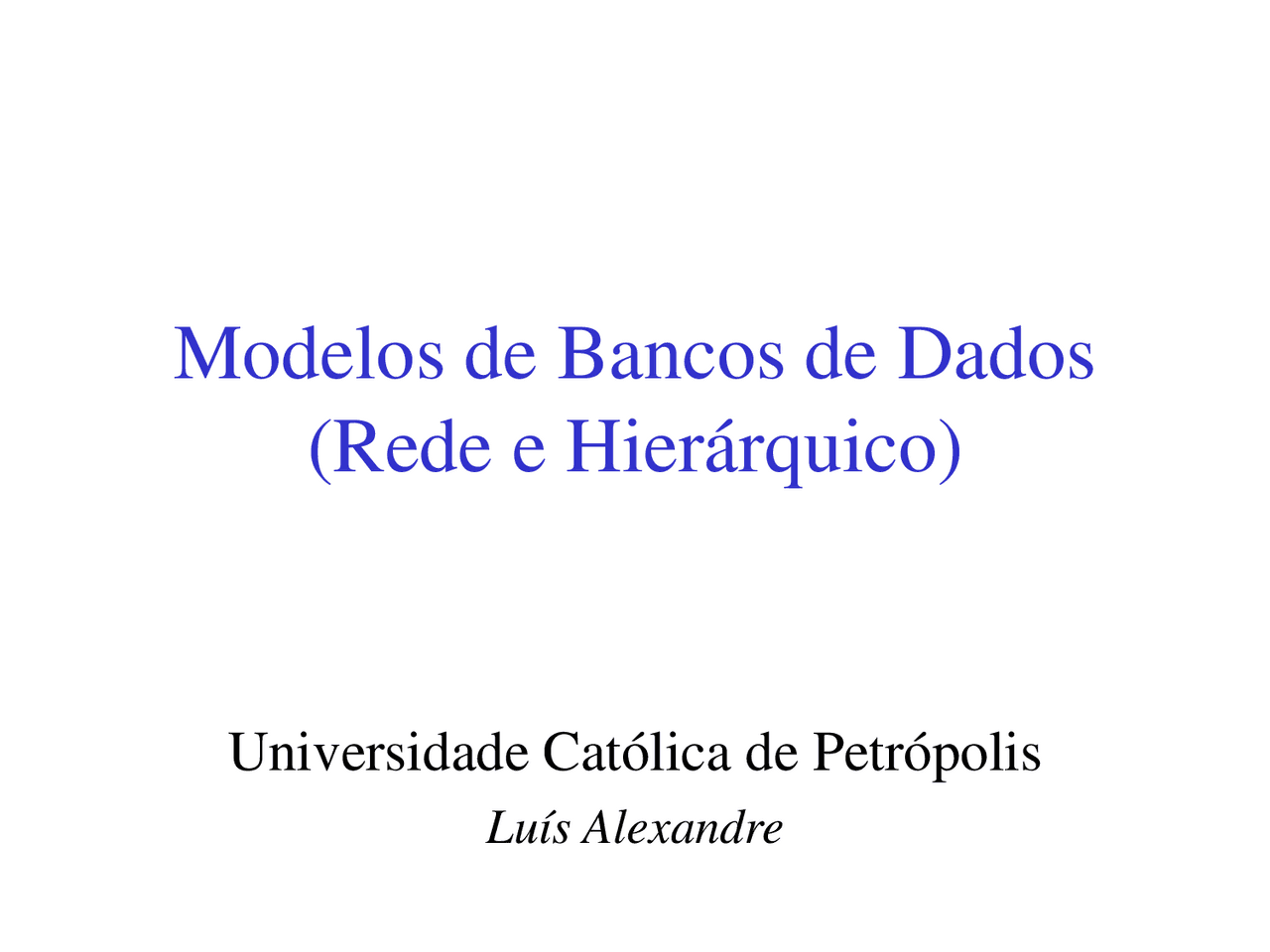

Modelos de Bancos de Dados
(Rede e Hierárquico)
Universidade Católica de Petrópolis
Luís Alexandre
Posicionamento histórico
• Ambos os modelos precederam o modelo relacional
Composição do modelo em rede
- Existem duas estruturas básicas no modelo em rede:
registros e conjuntos (sets);
- Os dados são armazenados em Registros ;
- Cada Registro é constituído por um conjunto de valores
relacionados;
- Os registros são classificados em Tipos de Registros , onde
cada um desses descreve a estrutura para um grupo de
registros;
- Um Item de Dado é um atributo.
Exemplo de tipo de registro
Estudante nome matrícula endereço departamento aniversário Nome do item de dado formato nome char 30 matrícula char 9 endereço char 40 departamento char 10 aniversário char 9
Exemplo de conjunto
Departamento Nome ... Estudante Nome ... Departamento_estudante
Instâncias do tipo de registro
Departamento_estudante
Ciência da Computação ... Matemática ... Estudante A ... Estudante B ... EstudanteC ... Estudante D ... Estudante E ... Estudante F ... Estudante G ... Estudante H ...
Relacionamento M:N
Empregado Nr ... Projeto Nr ... Trabalha_em Horas ...
Exemplo para este
relacionamento
Registros de empregados Registros trabalha_em Registros de projetos 55
Modelo Hierárquico
• Em 60, a IBM e a North American Aviation
desenvolveram em conjunto a DL/I ( Data
Language );
• Sua implementação mais popular é o IMS
( Information Management System ).
Definição
• A DL/I usa hierarquias para representar os
relacionamentos, assim todos os objetos dos
usuários devem ser transformados em
representações de árvores antes de serem
processados em DL/I;
• uma árvore é um grupo de registros e
relacionamentos no qual cada registro tem no
máximo um pai e os filhos podem ser muitos.
Exemplo de um registro Aluno
Nome Endereço Cargo Sálário Nome Grau Segmento Aluno Segmento histórico de empregos Segmento Classe
Uma aplicação exemplo em DER
Aluno Vídeo Aluno_Título DataDevolução Editor Título Aluno_Título Autor DataDevolução Autor Título Aluno_Título DataDevolução
O problema da duplicação de
dados
• Há uma grande duplicação de dados:
- desperdício de espaço;
- inconsistência de dados;
