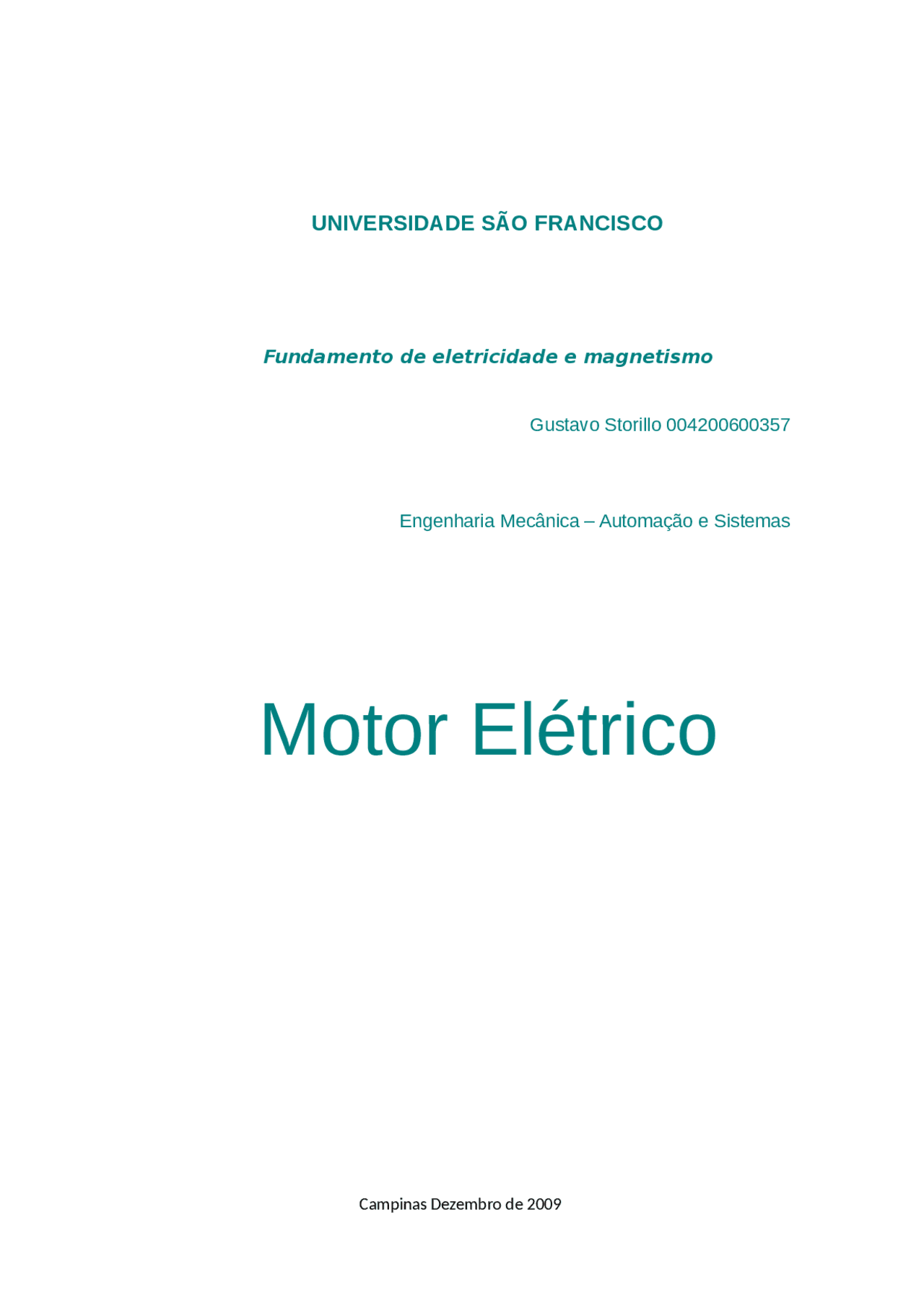

UNIVERSIDADE SÃO FRANCISCO

Fundamento de eletricidade e magnetismo

Gustavo Storillo 004200600357

Engenharia Mecânica – Automação e Sistemas

Motor Elétrico

Motor Elétrico Mínimo

Trabalho que visa o conhecimento e

aplicação do equipamento em função

de suas particularidades

e propriedades.

RESUMO:

O campo magnético do ímã interage com a corrente elétrica. A força magnética, exercida pelo campo sobre as cargas que constituem a corrente, faz o fio se mover. É assim que o motor funciona.

Palavras- chave: Motor Mínimo. Campo elétrico. Imã. Corrente elétrica.

INTRODUÇÃO:

No nosso cotidiano estamos constantemente utilizando equipamentos que possuem um motor elétrico: liquidificares, ventiladores, batedeiras e furadeiras, apenas para citar alguns mais comuns.Em um motor eletrico ocorre transformação de energia elétrica em energia mecânica, sob a forma de energia cinética de rotação do eixo.

Um motor elétrico é essencialmente, constituído por um condutor dobrado na forma de um quadro e percorrido por corrente elétrica, imerso em um campo magnético. Ao ser percorrido por uma corrente elétrica um dos lados do quadro fica sujeito a uma força ascendente, e o lado oposto a uma força descendente. Isso provoca o surgimento de um binário que obriga o quadro a girar ate que fique vertical nessa posição o quadro o para de rodar a menos que o sentido da corrente elétrica seja invertido.

A inversão no sentido da corrente elétrica e feita cada meia volta utilizando-se um comutador. Formado por um anel metálico dividido em duas metades, tonando permanente o movimento do quadro. A corrente entra e sai do comutador através de duas escovas de carbono.

ELETROMAGNETISMO

Conceitos básicos:

Toda carga elétrica (q) imersa num campo de indução magnética (B) e dotada de velocidade (V), de direção não coincidente com a direção do campo, e fica sujeita a uma força (Fm) de origem eletromagnética.

A força magnética Fm é sempre perpendicular ao plano definido por V (velocidade) e B (campo magnético). O sentido dessa força pode ser obtido pela conhecida "regra da mão esquerda", onde o dedo indicador representa B, o dedo médio representa V e o polegar a força magnética Fm.

Os portadores de carga elétrica são os elétrons (que transportam carga negativa) e os íons (cátions transportam cargas positivas e ânions cargas negativas). Em função do tipo de portadores de carga elétrica, diferenciamos os condutores elétricos.

Independentemente do tipo de portador, o sentido convencional da corrente elétrica é sempre do positivo do gerador (+) para o negativo (-). Na ilustração a seguir, i indica o sentido convencional da corrente elétrica nos diversos circuitos.

MATERIAL UTILIZADO

As ilustrações seguintes fornecem uma visão do material preparado e aspectos da montagem.

l 2 ímãs permanentes redondos; l 2 tira de aço em “L” de (7x2) cm; l 3m de fio de cobre esmaltado; l base de madeira, pilha AA, porta pilha e cola.

DIFICULDADES:

Tive dificuldades para fazer a bobina rodar, tentei mudar a posição do imã, mas sem sucesso, pode ser que esteja emque o apoio da bobina não seja o ideal tendo assim que ter mais força de inércia.
