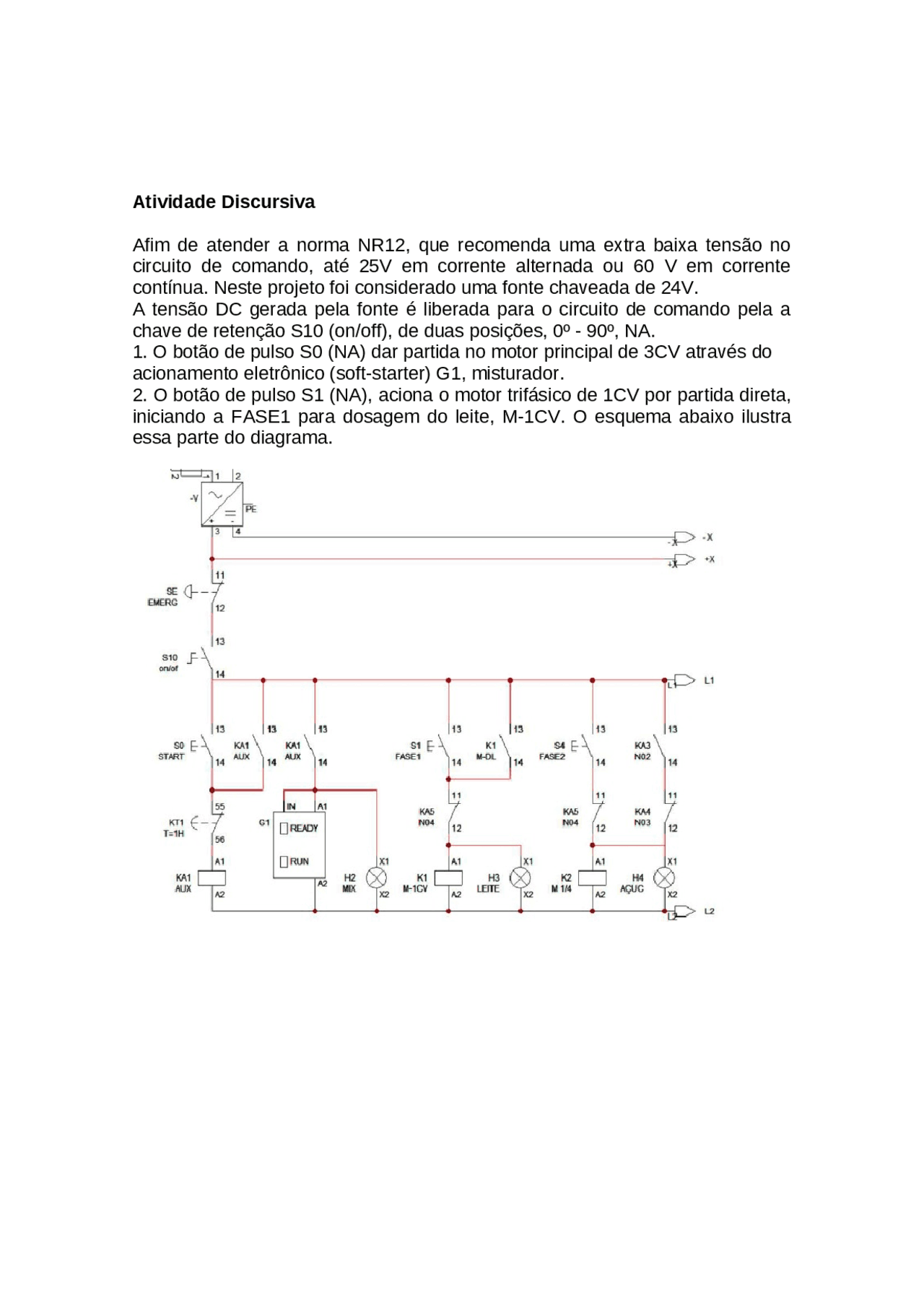

Atividade Discursiva
Afim de atender a norma NR12, que recomenda uma extra baixa tensão no
circuito de comando, até 25V em corrente alternada ou 60 V em corrente
contínua. Neste projeto foi considerado uma fonte chaveada de 24V.
A tensão DC gerada pela fonte é liberada para o circuito de comando pela a
chave de retenção S10 (on/off), de duas posições, 0º - 90º, NA.
1. O botão de pulso S0 (NA) dar partida no motor principal de 3CV através do
acionamento eletrônico (soft-starter) G1, misturador.
2. O botão de pulso S1 (NA), aciona o motor trifásico de 1CV por partida direta,
iniciando a FASE1 para dosagem do leite, M-1CV. O esquema abaixo ilustra
essa parte do diagrama.
pf3
pf4

Pré-visualização parcial do texto

Baixe Motores Eletricos - Comandos eletricos e outras Exercícios em PDF para Física, somente na Docsity!

Atividade Discursiva

Afim de atender a norma NR12, que recomenda uma extra baixa tensão no

circuito de comando, até 25V em corrente alternada ou 60 V em corrente

contínua. Neste projeto foi considerado uma fonte chaveada de 24V.

A tensão DC gerada pela fonte é liberada para o circuito de comando pela a

chave de retenção S10 (on/off), de duas posições, 0º - 90º, NA.

1. O botão de pulso S0 (NA) dar partida no motor principal de 3CV através do

acionamento eletrônico (soft-starter) G1, misturador.

2. O botão de pulso S1 (NA), aciona o motor trifásico de 1CV por partida direta,

iniciando a FASE1 para dosagem do leite, M-1CV. O esquema abaixo ilustra

essa parte do diagrama.

  1. Os quatro sensores de nível capacitivos instalados no tanque de mistura – N01, N02,N03, N04 – é acionado a cada nível alcançado, um sinalizador luminoso é ligado no painel indica o nível atual. Abaixo ilustra essa parte do diagrama.
  2. Quando o nível dois, N02, for alcançado, outro motor trifásico de 1/4 cv é acionado por partida direta dosando açucar, M 1/4.
  3. A dosagem do açúcar é interrompida automaticamente ao chegar ao nível três, N desativao contador K2 M-DA.
  4. A dosagem do açucar poderá ser acionada de forma manual pelo botão pulsante S4, NA, “Fase2”, a qualquer momento até alcançar o nível quatro, N04.
  5. Quando o nível quatro, N04, for alcançado, a dosagem do leite é interrompida.
  6. Após o nível quatro é acionado o timer do relé temporizador KT1 por uma hora, e só então todo o processo é paralisado. Abaixo esta o diagrama e o contato do temporizador, NF, encontra-se na linha de acionamento do KA1.

Diagrama de força dos motores do projeto
