NICHOS DE CONCRETAGEM, Slides de Procedimentos de Construção

Baixe NICHOS DE CONCRETAGEM e outras Slides em PDF para Procedimentos de Construção, somente na Docsity!

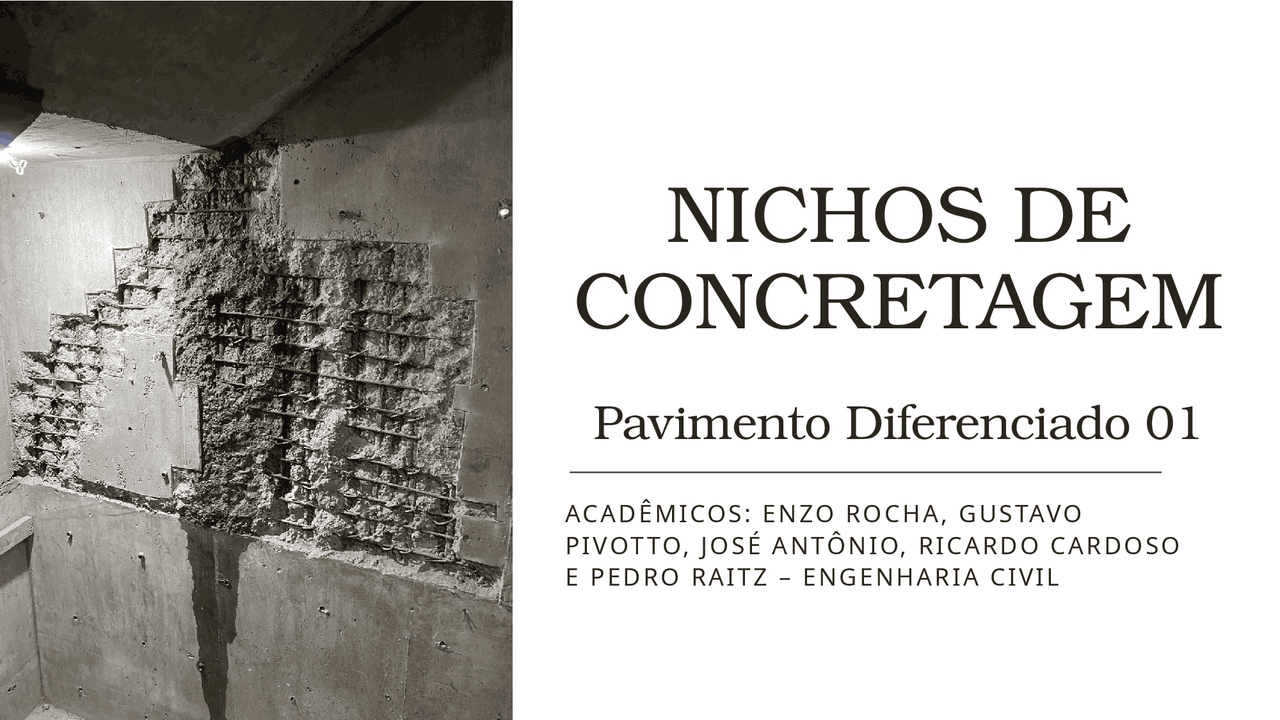

NICHOS DE

CONCRETAGEM

Pavimento Diferenciado 01

AC A D Ê M I CO S : E N ZO R O C H A , G U S TAVO

P I V OT TO, J O S É A N TÔ N I O, R I C A R D O C A R D O S O

E P E D R O R A I T Z – E N G E N H A R I A C I V I L

INTRODUÇÃO

No dia a dia da construção civil, é muito comum ouvir o termo "bicheira"

quando se fala em falhas na concretagem. A concretagem executada de maneira

errada, pode gerar diversos problemas, como falhas de compactação, segregação do

concreto, bolhas de ar e até mesmo armaduras expostas, podendo comprometer a

durabilidade e a resistência da estrutura. Este presente trabalho tem como objetivo

analisar um estudo de caso, que contem patologias com foco especial nas famosas

bicheiras, discutindo suas causas, normas, impactos e, principalmente, como conserta

e evitá-las por meio de boas práticas de execução e controle de qualidade no canteiro

de obras.

CARACTERÍSTICAS DO

EMPREENDIMENTO

Empreendimento de alto padrão;

50 andares;

• 186 metros de altura;

• 13.100 m² de obra;

4 pavimentos de garagem;

3 pavimentos de lazeres;

35 apartamentos.

PRINCIPAIS INSUMOS ENVOLVIDOS

FYK: 500 Mpa – CA 50 A;

PEÇO TOTAL: 36.456 KG;

VIGA, PILARES E LAJE.

AÇO:

PRINCIPAIS INSUMOS ENVOLVIDOS

MADEIRITE 12mm;

BARROTE 10cm;

FUNDO DE VIGA, FORMA E BARROTE.

MADEIRA:

PRINCIPAIS INSUMOS ENVOLVIDOS

DESMOLDANTE

ARAME LISO

PRINCIPAIS INSUMOS ENVOLVIDOS

CONCRETO

Fck 50 Mpa;

Eci 40,0 Gpa;

BRITA 0;

VOLUME 127 m³;

SLUMP +- 18.

PRINCIPAIS INSUMOS ENVOLVIDOS

ESCORA EPI

PRINCIPAIS INSUMOS ENVOLVIDOS

MÃO DE OBRA PÁ

PRINCIPAIS INSUMOS ENVOLVIDOS

ENXADA COLHERIM

PRINCIPAIS PATOLOGIAS

Redução da resistência mecânica

A presença de vazios compromete a coesão do

material, reduzindo sua capacidade de

suportar cargas.

Comprometimento da durabilidade

As bicheiras facilitam a penetração de agentes

agressivos (água, cloretos, CO₂), acelerando a

degradação.

PRINCIPAIS PATOLOGIAS

Corrosão da armadura

O acesso facilitado da umidade e de agentes

corrosivos até as armaduras metálicas pode

causar sua oxidação, gerando expansão e

fissuras.

Fissuração e delaminação

A corrosão interna causa pressão que gera

fissuras e pode levar ao destacamento do

concreto (delaminação).

PRINCIPAIS MOTIVOS

Adensamento inadequado

Quando o concreto não é vibrado da forma correta, formam-se vazios e bolsões de ar entre as

camadas, comprometendo a compactação.

• Vibração insuficiente ou mal executada

O uso incorreto do vibrador — seja por tempo insuficiente, profundidade inadequada ou vibração

apenas superficial — impede o correto adensamento do concreto.

Baixa trabalhabilidade do concreto

Traços do concreto com pouca fluidez (baixo abatimento) dificultam o preenchimento completo das

fôrmas, especialmente em áreas com muitas armaduras.

Lançamento inadequado do concreto

O lançamento feito de grandes alturas, ou de forma rápida e desordenada, pode causar segregação dos

materiais e formação de vazios.

PRINCIPAIS MOTIVOS

Excesso de armaduras

A alta concentração de ferragens em espaços reduzidos dificulta o escoamento do concreto, gerando falhas

de preenchimento.

Fôrmas com falhas ou mal vedadas

Vazamentos de nata de cimento através de frestas nas fôrmas indicam perda de parte da mistura,

favorecendo o surgimento de bicheiras.

Interrupções no processo de concretagem

Paradas longas durante a execução podem provocar juntas frias e má aderência entre camadas de concreto,

originando falhas internas.

Falta de planejamento e supervisão técnica

A falta de acompanhamento qualificado aumenta a probabilidade de erros na execução, resultando em falhas

na compactação e no lançamento do concreto.
