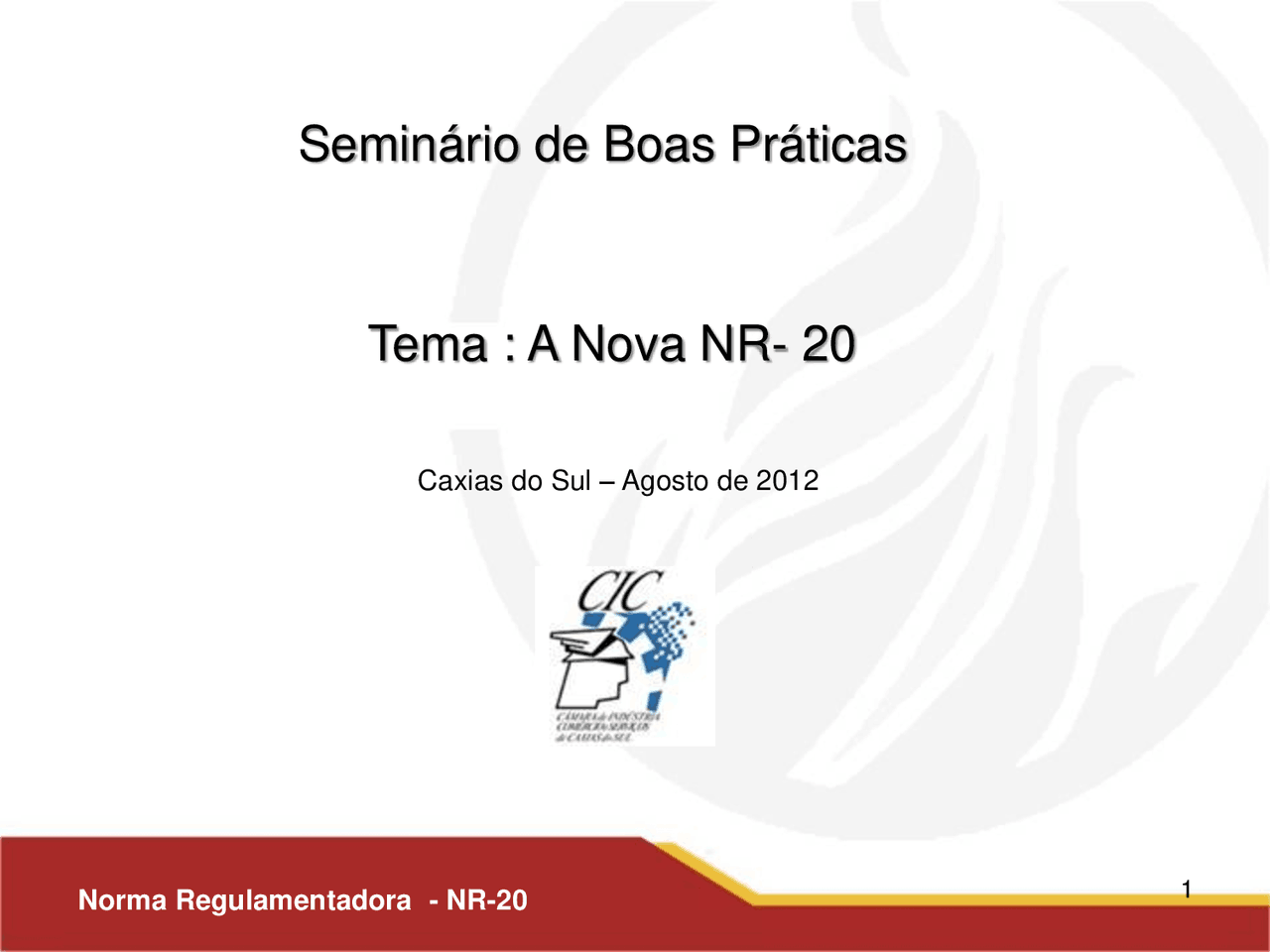

Seminário de Boas Práticas

Tema : A Nova NR- 20

Caxias do Sul – Agosto de 2012

Antiga NR20:

Segurança “baseada em distâncias” (tabelas) Defasada do “estado da arte”. Não tinha o caráter de sistema de gestão Ineficaz na prevenção de acidentes com inflamáveis e combustíveis Critérios para classificação de inflamáveis desatualizados Não abrangia todos os Gases Inflamáveis (somente GLP) Desatualizada dos marcos legais internacionais sobre o assunto

4

Processo de revisão da NR 20

1ª consulta pública - Portaria n.°38, de 09 dezembro de 2002

2ª consulta pública - Portaria n.º 77, de 27 de novembro de 2008 –

Coordenador GTT: Roque Puiatti (SRTE/RS) Coordenadora bancada governo: Carla Paes (SRTE/RJ) Coordenadora bancada empregadores: Bernadeth Macedo (CNC) Coordenadora bancada trabalhadores: Telma Cardia (UGT)

1. Projeto da Instalação -Gerenciamento de Modificações **2. Segurança na Construção e Montagem

3. Segurança Operacional
4. Manutenção e Inspeção das Instalações** -Sistemática de PT -Planejamento de Paradas de Manutenção **5. Inspeção em Segurança e Saúde no Ambiente de Trabalho
5. Análise de Riscos
6. Capacitação dos Trabalhadores
7. Prevenção e Controle de Vazamentos, Derramamentos, Incêndios, Explosões e Emissões fugitivas
8. Controle de Fontes de Ignição
9. Plano de Resposta a Emergências da Instalação
10. Comunicação de Ocorrências** -Sistemática de Investigação e Análise de Acidentes **12. Contratadas
11. Desativação da Instalação
12. Prontuário da Instalação**

Elementos nova NR-

20.2 Abrangência Atividades: extração, produção, armazenamento, transferência,manuseio e manipulação de inflamáveis e combustíveis Etapas: projeto, construção, montagem, operação, manutenção, inspeção e desativação da instalação ( Ciclo de Vida )

Não se aplica: às plataformas e instalações de apoio (exploração e produção de petróleo e gás do subsolo marinho); às edificações residenciais unifamiliares.

Qual a abrangência da NR-20 como Sistema de Gestão?

Continuidade

nas Operações

(confiabilidade)

Prevenção de

Incidentes e

Acidentes

OPERAÇÃO ATIVOS PESSOAS e MEIO AMBIENTE

DIMENSÕES

Integridade

dos

Ativos

20.4 Classificação das Instalações a) Classe 1 I) Quanto à atividade:

• postos de serviço com inflamáveis. II) Quanto à capacidade de armazenamento, de forma permanente ou transitória:
• gases inflamáveis: de 2 ton até 60 ton.
• líquidos inflamáveis e ou combustíveis: de 10 m3 até 5.000 m3.

Classificação das Instalações

b) Classe 2 I) Quanto à atividade:

• engarrafadoras de gases inflamáveis
• atividades de transporte dutoviário de gases e líquidos inflamáveis e/ou combustíveis II) Quanto à capacidade de armazenamento, de forma permanente ou transitória:
• gases inflamáveis: acima de 60 ton até 600 ton.
• líquidos inflamáveis e/ou combustíveis: acima 5.000 m3 até 50.000 m

Classificação das Instalações Notas: I) A atividade tem prioridade sobre a capacidade de armazenamento;(20.4.1.1) II) Quando a capacidade de armazenamento se enquadra em classesdistintas, por armazenar (gás inflamável, líquido inflamável e/ou combustível), deve-se utilizar a classe de maior gradação.(20.4.1.2) III) Esta NR estabelece dois tipos de instalações que constituem exceções eestão definidas no Anexo I, não devendo ser aplicada a Tabela 1.( 20.4.2)

• Gases inflamáveis acima1 ton até 2 ton- Líquidos inflamáveis e/ou combustíveis e acima de 1 m³ até 10 m³ -Instalações varejistas e atacadistas – manuseio, armazenamento, transporte de recipientes lacrados deaté 20 litros (máx 5.000 m3-liq e 600 ton-gases)

20.5 Projeto da instalação No projeto das instalações classe I devem constar, no mínimo: a -Descrição das instalações e seus respectivos processos através do manual de operações;

b -Planta geral de locação das instalações; c - características e informações de segurança, saúde e meio ambiente relativas aosinflamáveis, constante nas fichas de segurança de produtos químicos;

f - plantas, desenhos e especificação técnica dos sistemas de segurança das instalações

g- identificação das áreas classificadas da instalação, para efeito de especificação dosequipamentos e instalações elétricas;

No projeto, devem ser observadas as distâncias de segurança (20.5.2.2)

Projeto da instalação 20.5.7 No processo de transferência, enchimento de recipientes ou de tanques,devem ser definidas em projeto as medidas preventivas para:

a) eliminar ou minimizar a emissão de vapores e gases inflamáveis;

16

 fluem através de tubulações, válvulas e outrosEletricidade estática é gerada quando líquidos equipamentos. asseguram que a eletricidade estática não seA continuidade elétrica e o correto aterramento acumule e cause uma centelha.  muitas misturas inflamáveis.Centelhas de cargas eletroestáticas podem ignitar

b) estática controlar a geração, acúmulo e descarga de eletricidade

Segurança Operacional 20.7.2 Os procedimentos operacionais devem ser revisados e/ou atualizados, no máximo :

• trienalmente para instalações classes I e II e
• qüinqüenalmente para instalações classe III
• ou em uma das seguintes situações: a) recomendações decorrentes do sistema de gestão de mudanças; b) recomendações decorrentes das análises de risco; c) modificações ou ampliações da instalação;d) recomendações decorrentes das análises de acidentes ou incidentes nos trabalhos relacionados com inflamáveis e líquidoscombustíveis; e) solicitações da CIPA ou SESMT

20 8 Manutenção e Inspeção das Instalações As instalações classes I, II e III devem possuir plano de inspeção e manutençãodevidamente documentado.

O plano de inspeção e manutenção deve abranger, no mínimo:

a) equipamentos, máquinas, tubulações e acessórios, instrumentos; b) tipos de intervenção; c) procedimentos de inspeção e manutenção; d) cronograma anual; e) identificação dos responsáveis; f) especialidade e capacitação do pessoal de inspeção e manutenção; g) procedimentos específicos de segurança e saúde; h) sistemas e equipamentos de proteção coletiva e individual.
