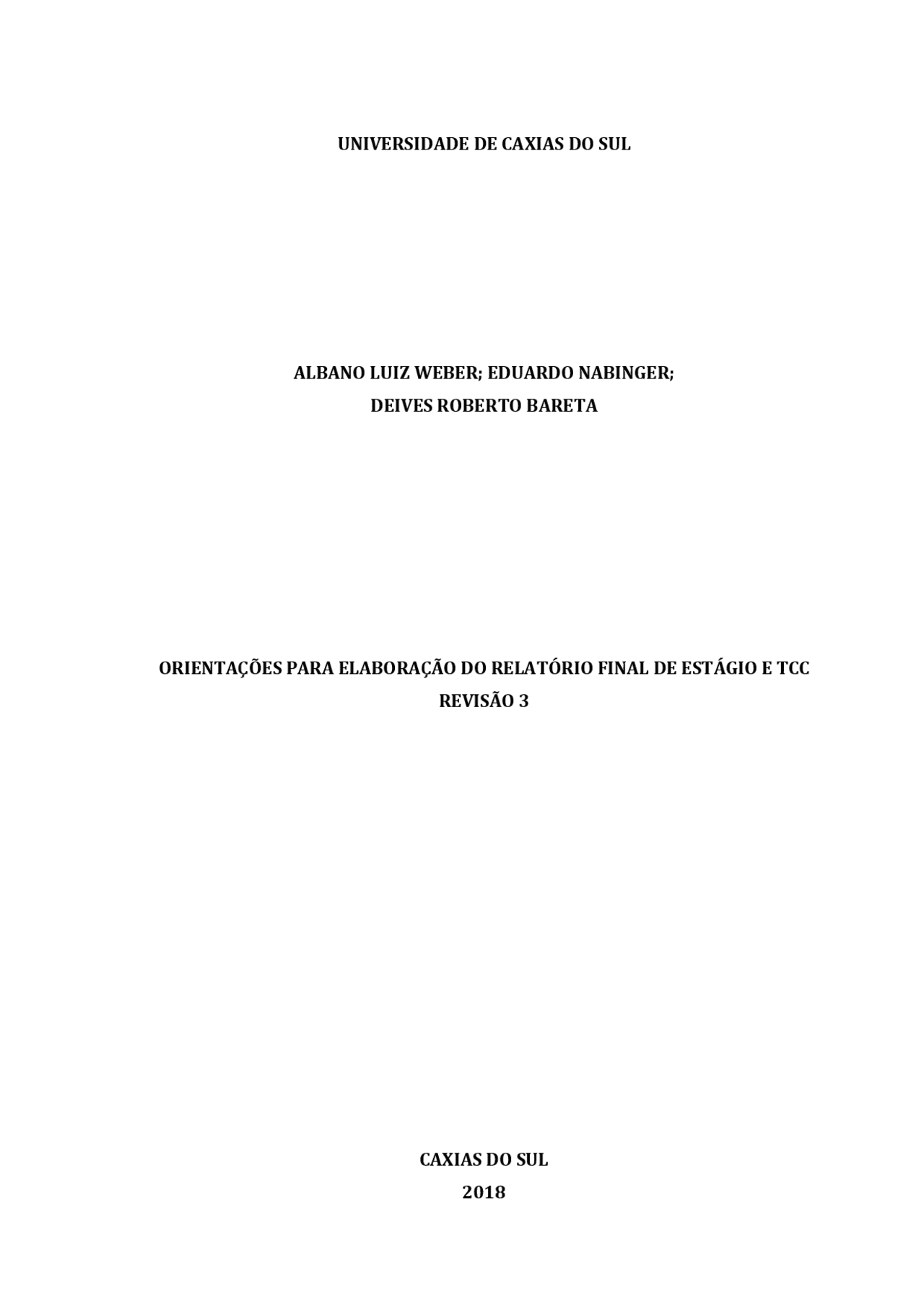

UNIVERSIDADE DE CAXIAS DO SUL
ALBANO LUIZ WEBER; EDUARDO NABINGER;
DEIVES ROBERTO BARETA
ORIENTAÇÕES PARA ELABORAÇÃO DO RELATÓRIO FINAL DE ESTÁGIO E TCC
REVISÃO 3
CAXIAS DO SUL
SUMÁRIO
- 1 INTRODUÇÃO
- 2 ORGANIZAÇÃO GERAL DO RELATÓRIO
- 2.1 FORMATAÇÃO GERAL
- 2.1.1 Impressão e paginação
- 2.1.2 Espaçamento..............................................................................................................
- 2.1. 3 Fonte
- 2.1.4 Alíneas e Subalíneas
- 2.1.5 Equações e reações
- 2.1.6 Ilustrações
- 2.1.7 Citações........................................................................................................................
- 2.2 ESTRUTURA GERAL
- 2.2.1 Capa...............................................................................................................................
- 2.2.2 Elementos pré-textuais
- 2.2.2.1 Folhas de rosto e de aprovação
- 2.2.2.2 Errata.............................................................................................................................................
- 2.2.2.3 Dedicatória, Agradecimentos e Epígrafe
- 2.2.2.4 Resumo e Abstract
- 2.2.2.5 Listas
- 2.2.2.6 Sumário
- 2.2.3 Elementos textuais
- 2.2.3.1 Introdução
- 2.2.3.2 Revisão bibliográfica ou Referencial teórico................................................................
- 2.2.3.3 Materiais e métodos ou Metodologia
- 2.2.3.4 Resultados e discussão(ões)................................................................................................
- 2.2.3.5 Conclusão ou Considerações Finais
- 2.2.4 Elementos pós-textuais
- 2.2.4.1 Bibliografia ou Referências ou Referências bibliográficas......................................
- 2.2.4.2 Glossário........................................................................................................................................
- 2.2.4.3 Apêndices e Anexos.................................................................................................................
- ANEXO A ÁREAS DA ENGENHARIA MECÂNICA, CONFORME CNPq.............................
2 ORGANIZAÇÃO GERAL DO RELATÓRIO
Este capítulo aborda orientações relativas à formatação geral do relatório, cujos tópicos podem ser encontrados em qualquer seção e depois, sua estrutura.
2.1 FORMATAÇÃO GERAL
Abaixo são resumidos os principais tópicos referente a este assunto.
2.1.1 Impressão e paginação
Deve ser redigido em folha tamanho A4. Pela versão definitiva do relatório ser apenas no formato eletrônico, as margens das folhas devem ser todas iguais (3 cm à esquerda e acima, e 2 cm à direita e abaixo). A numeração das páginas deve estar sempre alinhada à margem direita e a 2 cm do topo da folha, contadas a partir da folha de rosto mas apresentadas só a partir do capítulo 1, e redigidas em fonte reduzida (conforme seção 2.1.3, no pé desta página).
2.1.2 Espaçamento entre linhas
O padrão é de 1,5 sem espaços adicionais antes e ou após os parágrafos. Os elementos abaixo são exceções que devem ser digitados em espaço simples, também sem espaços adicionais antes e ou após os parágrafos: a) natureza do trabalho (informação contida nas folhas de rosto e de aprovação); b) resumo e abstract; c) notas de rodapé; d) citações diretas longas (com mais de 3 linhas); e) títulos, legendas e notas de ilustrações (figuras, quadros e tabelas); f) referências.
2.1.3 Fonte
Como padrão o trabalho deve ser redigido em fonte Times New Roman ou
Cambria tamanho 12 (usada neste documento) ou Arial 11. Os elementos abaixo são exceções que devem ser digitados na mesma fonte do texto, mas com tamanho reduzido dois pontos (Times New Roman ou Cambria 10, Arial 9): a) notas de rodapé; b) citações diretas longas (com mais de 3 linhas); c) numeração das páginas; d) legendas e notas de ilustrações (figuras, quadros e tabelas).
2.1.4 Alíneas e subalíneas
Corresponde à apresentação de informações na forma de itens, como nas duas seções anteriores. Esta estrutura é descrita nas seções 2.1.3 e 2.1.4 (p. 15 e 16) do Guia. Nas seções 3.2.1.1.1 (p. 26) e 3.2.1.3 (p. 29) há exemplos completos, com subalíneas.
2.1.5 Equações e reações
Equação é uma representação matemática que relaciona os vários parâmetros envolvidos em uma dada análise. Reação (química) representa as substâncias, por meio das suas fórmulas químicas, envolvidas em um dado processo. Equações e reações devem ser apresentadas centralizadas ao texto, com linhas em branco antes e depois que, se conveniente, podem ser em espaçamento diferente do 1,5 padrão. Por exemplo, o uso de linhas em branco com espaço simples para reduzir o desperdício de espaço, caso haja grande número de equações e reações; ou de espaço duplo se existirem vários expoentes e/ou sub-índices. Porém este tipo de alteração pode implicar em diferença entre as linhas antes e depois da equação, e exigir ajuste. A fonte usada nas equações e reações deve ser igual a do texto, para que todos os termos possam ser claramente identificados, e devem ser iguais todas as vezes em que aparecerem no texto. Todos os termos das equações e reações, exceto expoentes e sub- índices, devem ter o mesmo tamanho. Toda equação ou reação principal (que será aplicada em algum momento do trabalho) deverá ser identificada na sua 1ª apresentação. Em uma dedução, por exemplo, as equações ou reações intermediárias (não principais) sucessivas devem ser
segundo a metodologia de Haaland, dada pela Equação 2.
1 㒓ᡘ
= −1,8 log 䚀㐶–/ᠰ3,7 㑀
⡩,⡩⡩
- 6,9ᡄᡗ 䚁 (2)
onde: f é o fator de atrito;
ε é a rugosidade do tubo;
D é o seu diâmetro interno; ᡄᡗ = ‥ᡴᠰ† é o número de Reynolds; ρ é a densidade do fluido; v é a velocidade média do escoamento; μ é a viscosidade absoluta do fluido.
Neste exemplo as unidades foram omitidas intencionalmente. Em uma equação o símbolo x deve ser reservado à indicação de um produto vetorial. Para uma operação comum o símbolo do multiplicador pode ser simplesmente omitido ou usado o “∙” (ponto a meia altura, disponível junto aos demais símbolos de equações), diferente do “. ” (ponto final) que pode ser usado como separador de milhar. Os símbolos “ * ” e “ ^ "não são operadores matemáticos; logo não devem ser usados. Quando uma equação já apresentada for aplicada em uma análise, o texto deve fazer referência a ela, mas não há numeração nem explicitação de variáveis, e o alinhamento se dá no recuo do parágrafo. Por exemplo, na análise do processo X a pressão mostrou-se constante no valor de 120 kPa e verificou-se uma redução de 5 m^3 no volume. O trabalho envolvido, mostrado abaixo, foi obtido a partir da Equação 1 (que não necessariamente precisa ser repetida).
〣ㄘ 〣ㄗ
2.1.6 Ilustrações
Compreendem figuras, quadros e tabelas. Todas devem ser apresentadas sempre centralizadas entre as margens laterais da folha, e jamais as extrapolarem.
O título de uma ilustração deve estar centralizado em relação a sua largura, e redigido na mesma fonte/tamanho que o texto; porém em espaço simples. Se for muito longo, pode ser dividido em mais de uma linha, com comprimentos não muito diferentes. Notas explicativas e fonte de consulta das ilustrações são posicionadas alinhadas a sua esquerda, na parte inferior, digitadas em fonte reduzida e espaço simples. Antes do título e após a fonte de consulta de qualquer ilustração deve haver linhas em branco, preferencial no espaçamento padrão de 1,5 na fonte regular do texto. Porém, da mesma forma que nas equações e reações, caso haja muitas ilustrações, podem ser usados espaçamentos simples para estas linhas, visando racionalizar espaço. As figuras (desenhos, fluxogramas, gráficos, etc) devem ser emolduradas (linha de espessura 1,5 (padronizado para todas as figuras do texto). Além disso, devem ser inseridas não deformadas e com tamanhos e resoluções adequadas à clareza das informações. Figuras de mesma natureza devem ter tamanhos similares (gráficos, por exemplo), e não muito diferentes das demais. Sugere-se uma gama de tamanhos em relação à altura da página de 1/4, 1/3, 1/2, 2/3, 3/4 e página inteira. As informações devem estar em língua portuguesa e em fonte/tamanho igual a do texto. Portanto, se for o caso, deve haver adaptação, conforme exemplo abaixo: Figura 1- Exemplo de ilustração.
Fonte: Adaptado de Gieseck (2000). O conjunto de informações apresentadas em linhas e colunas caracteriza quadros e tabelas. O que diferencia estas ilustrações é o tipo de informação predominante: se escrita, tem-se um quadro; se numérica, tabela. Em ambos o tamanho e estilo de fonte usada no interior deve ser o mesmo do texto. As linhas internas, porém podem ser em espaçamento simples se for conveniente. Quadros e tabelas devem ter a largura definida
Divisões de 10mm
O capítulo 4 do Guia (p. 69) apresenta todas as possibilidades de citações, de forma bem completa e com exemplos. No mesmo local em que o Guia é encontrado (http://www.ucs.br/site/biblioteca/normalizacao/) há outra importante ferramenta de auxílio à elaboração de citações e referências: o Mecanismo Online para referências na ABNT – MORE. A partir dos seus resultados faz-se às adequações necessárias. As citações indiretas devem ser preferencialmente usadas. Elas correspondem à apresentação da ideia, conceito, pensamento, da referência consultada, redigida com palavras do autor do trabalho. Elas ressaltam a sua compreensão sobre o assunto. Um trecho no relatório pode resumir o que é apresentado em várias páginas, em sequência ou não, de uma referência. Logo as páginas consultadas não devem ser informadas.
2.2 ESTRUTURA GERAL
Esta seção apresentada a estrutura global do relatório, em sua forma final, com os seus diversos elementos, obrigatórios ou não, na ordem em que devem constar.
2.2.1 Capa
Para sua elaboração devem ser seguidas as orientações das seções 3.1.1 (p. 23) do Guia (ressalvando que na figura ilustrativa o nome do autor não está na posição correta descrita no texto) e 2.1.3 (p. 3) deste documento.
2.2.2 Elementos pré-textuais
Chamados assim aqueles posicionados entre capa e corpo principal do relatório.
2.2.2.1 Folhas de rosto e de aprovação
Ambas são elementos obrigatórios. A folha de rosto deve ser apresentada logo após a capa. Sua elaboração segue as orientações das seções 3.2.1.1.1 (p. 26) do Guia e a 2.1.3 (p. 3) deste documento. Para a natureza do trabalho e a identificação da orientação deve constar, à meia altura entre título e local/ano, o trecho a seguir.
“Trabalho de conclusão de curso (se TCC) ou Trabalho de conclusão da disciplina de Estágio (se for o caso) apresentado à Universidade de Caxias do Sul como requisito parcial à obtenção do grau de Engenheiro Mecânico.Área de concentração: ‘(por extenso, ver Anexo A)’.” “Orientador (se TCC) ou Supervisor (se Estágio): prof. ou prof.ª/profa.‘titulação abreviada (doutor, D.r^ ou Dr.; doutora, D.ra ou Dra.; mestre, Me^ ou Me.; e mestra, Mª ou Ma) e respectivo nome’. Coorientador/Co-supervisor: ‘se houver, deve ser identificado de forma análoga.’ ” Na folha de aprovação, posicionada após a de rosto, constam as principais informações relativas à aprovação do trabalho. Sua elaboração segue as orientações das seções 2.1.3 (p. 3) deste documento e 3.2.1.3 (p. 29) do Guia, e as a seguir: a) o grupo de informações formado por título/subtítulo, natureza e a expressão “Aprovado em: data” deve ficar a meia altura entre nome do autor e a expressão “Banca Examinadora”; b) o texto referente à natureza do trabalho é idêntico ao da folha de rosto, exceto pela ausência da identificação da orientação, que está junto aos membros da banca; c) para eles deve ser informada a titulação abreviada e não o grau, como mostra incorretamente o exemplo apresentado no Guia.
2.2.2.2 Errata
Consiste de lista com erros de qualquer natureza observados no trabalho após a sua impressão, com as devidas correções e localização. É usado só se necessário. Sua elaboração deve seguir a seção 3.2.1.2 (p. 28) do Guia.
2.2.2.3 Dedicatória, Agradecimentos e Epígrafe
São elementos opcionais que, se presentes, devem constar na ordem do título desta seção. Na Dedicatória o autor presta uma homenagem ou dedica seu trabalho; nos Agradecimentos, faz referência às empresas, instituições ou pessoas que contribuíram
Texto referente à natureza do trabalho
Identificação de orientação
A apresentação das listas deve seguir as orientações da seção 3.2.1.9 (p. 38) do Guia; exceto que na de símbolos não devem constar símbolos matemáticos (Δ, π, etc) ou relativos a elementos ou compostos químicos (C, O 2 , etc). Abaixo segue resumo das orientações daquele documento: a) todas as listas devem ser elaboradas no espaçamento entrelinhas padrão de 1,5; b) os elementos das listas de figuras, quadros e tabelas (ilustrações) devem: i. ser apresentados conforme a ordem que aparecem no texto; ii. apresentar a identificação do elemento (Figura, Quadro, Tabela, com iniciais maiúsculas) seguido pelo indicativo numérico sequencial corrido (1, 2, 3, ...), acompanhado de espaço, travessão, espaço e o respectivo título, com a letra inicial maiúscula. Se ele ocupar mais de uma linha, a 2ª deverá iniciar alinhada com a 1ª palavra do título da linha inicial; iii. ter o título em letras minúsculas, com exceção da 1ª letra e o número da página onde se encontra a ilustração, ligado por uma linha pontilhada. Se o título ocupar toda a linha inicial, o pontilhado deve iniciar na próxima, alinhado conforme item acima; c) os elementos das listas de abreviaturas e siglas devem ser apresentados em ordem alfabética, alinhados à margem esquerda, seguidos de um espaço similar ao do recuo do parágrafo e então dos respectivos significados; d) os símbolos, na respectiva lista, devem ser apresentados de forma similar, exceto que seguem a ordem de apresentação no texto, independente de sua origem (grega, latina, ...).
2.2.2.6 Sumário
Este último elemento pré-textual é obrigatório. Sua apresentação deve basear-se nas seções 2.1.1, 2.1.2 e 3.2.1.10 (p. 14, 15 e 42) do Guia, complementada com as orientações abaixo: a) onde nestas seções houver sugestões ou recomendações a uma formatação, entenda-se que ela é compulsória; b) entre as divisões das seções primárias (capítulos) devem ser usadas linhas em branco com espaço simples, e não 1,5.
Os sumários do Guia e deste documento servem como exemplos.
2.2.3 Elementos textuais
Correspondem ao corpo do relatório, que deve ser escrito de forma clara, objetiva e bem encadeada, observando-se regras gramaticais corretas, linguagem técnica adequada e a boa apresentação geral. A redação deve ser na 3ª pessoa do singular, no tempo verbal presente, se referida ao relatório (ex: no capítulo 2 é apresentado ...), e passado, a tudo o que se referir às atividades desenvolvidas. Com vistas à boa apresentação geral devem ser evitados tanto quando possível espaços em branco e pequenos trechos e títulos soltos (deslocados da página onde está a maior parte do seu contexto). Se, por exemplo, um título iniciar tão próximo ao final de uma página que o texto subsequente for para a seguinte, o título deve ser relocado. Ou o contrário, caso de alíneas ou explicações de variáveis de equações, em que um ou dois itens fiquem na página seguinte. Neste caso deve-se tentar alterar a redação de algum trecho conveniente para que todos eles se mantenham na mesma página. Todas as equações, reações e ilustrações (figuras, quadros e tabelas) devem obrigatoriamente ser referidas no texto e só depois apresentadas. Porém, exceto se em fim de capítulo, no caso de espaço insuficiente na folha, ao invés de deixar espaço em branco deve-se dar continuidade ao texto e inserir a ilustração na próxima página assim que possível. Se ela não for imprescindível, pode ser inserida como Apêndice ou Anexo. No caso de TCC II (MEC 0291), visando desenvolver a habilidade de redigir de forma objetiva documentos técnicos, existe o limite orientativo de 50 páginas textuais. A seguir é apresentada a divisão em capítulos de um relatório de TCC ou Estágio com a abordagem mais comumente encontrada no curso de engenharia mecânica, ou seja, envolvendo análises experimentais e ou numéricas.Se não for o caso, a estrutura do trabalho deve ser adequada as suas especificidades.
2.2.3.1 Introdução
Este é o nome do 1º capítulo, que situará o leitor em relação ao tema abordado (problema específico de engenharia), ao contexto da pesquisa realizada (global, nacional ou regional, ...), à delimitação do assunto abordado (se aplicado em empresa, setor,
usados no trabalho. O aluno deve apresentar estes tópicos em uma estrutura conveniente, mostrando que os conhece e que são adequados à obtenção dos objetivos.
2.2.3.4 Resultados e discussão(ões)
Envolve a apresentação e discussão dos resultados obtidos, de forma adequada e coerente com os objetivos do trabalho. Esta etapa pode ser uma das mais delicadas e importantes do trabalho, e implica na estrutura do capítulo e na forma de apresentação dos dados disponíveis. Os resultados apresentados devem ser acompanhados de argumentações ou explicações e seguidos de uma conclusão parcial sobre o fato (ex: o comportamento observado sugere ...). Isto contribui para evidenciar o conhecimento do aluno sobre o assunto. Da mesma forma, sempre que possível e pertinente, devem ser usadas citações, comparativas ou não, de resultados afins encontrados nas referências. Deve-se ter em mente que nem sempre uma ilustração é autoexplicativa, e é o autor quem deve citar/ressaltar que tipo de informação foi obtida a partir dela. Assim jamais um resultado deve ser inserido no texto sem explicação alguma.
2.2.3.5 Conclusão ou Considerações Finais
São os nomes comuns para o capítulo 5, que envolve a síntese entre resultados e objetivos do trabalho, considerando a extensão ou mérito de sua contribuição e as restrições encontradas. Pode conter algumas considerações (ex: ao longo do desenvolvimento do trabalho verificou-se a necessidade de ... Entretanto ...), e ser escrita nas formas de texto corrido ou de itens. No desenvolvimento do trabalho é normal a tomada de decisões que impliquem em exclusões; que sejam observados fatores não considerados inicialmente; que a falta de tempo ou imprevistos tenham cancelado etapas previstas; etc. Porém o aluno pode aproveitar estas oportunidades para sugerir análises, verificações, etc. A capacidade de contribuir à continuidade do seu trabalho também é uma forma de evidenciar o seu conhecimento e interesse. Então sugestões para trabalhos futuros sempre são bem vindas. Se forem poucas devem ser apresentadas ao final deste capítulo; no caso de muitas, a opção de explicitá-las em um capítulo adicional (“6 Sugestões para trabalhos
futuros”) pode ser usada. Neste caso a forma usual é a apresentação na forma de itens.
2.2.4 Elementos pós-textuais
São aqueles inseridos após o corpo do relatório (elementos textuais). Não são numerados, e os seus títulos devem ser escritos em letras maiúsculas, centralizados e em negrito. Compreendem os elementos abaixo, na ordem apresentada.
2.2.4.1 Bibliografia ou Referências ou Referências bibliográficas
Elaborado conforme seção 3.2.3.1 (p. 45) do Guia e as orientações a seguir: a) só devem ser apresentadas as referências citadas no trabalho; b) o elemento principal de cada referência, se houver, deve ser destacado em negrito; c) somente os elementos obrigatórios de cada tipo de referência devem constar. O Mecanismo Online para referências na ABNT – MORE, apresentado na seção 2.1.6 (p. 8) deste documento, é útil para auxílio à elaboração referências. A partir dos seus resultados faz-se às adequações necessárias. Abaixo são apresentadas as principais falhas observadas por tipo de referências em relatórios de TCCs do curso: a) em qualquer referência - falta de indicação do seu local de publicação; b) em trabalhos acadêmicos (dissertação, teses e TCCs) - falta de informações; c) em artigos de revistas ou apresentados em eventos- falta de informações e termo de destaque incorreto; d) em normas – termo de destaque incorreto, falta de informações e ordem das informações incorreta. A apresentação de uma norma aparece no exemplo da página 47 do Guia, que pode ser usado como modelo, pois o documento não apresenta este tipo de referência.
2.2.4.2 Glossário
Elemento opcional, que compreende lista de expressões técnicas, palavras especiais ou de uso muito específico ou não comum, etc, seguidas das respectivas
ANEXO A - ÁREAS DA ENGENHARIA MECÂNICA, CONFORME CNPq
