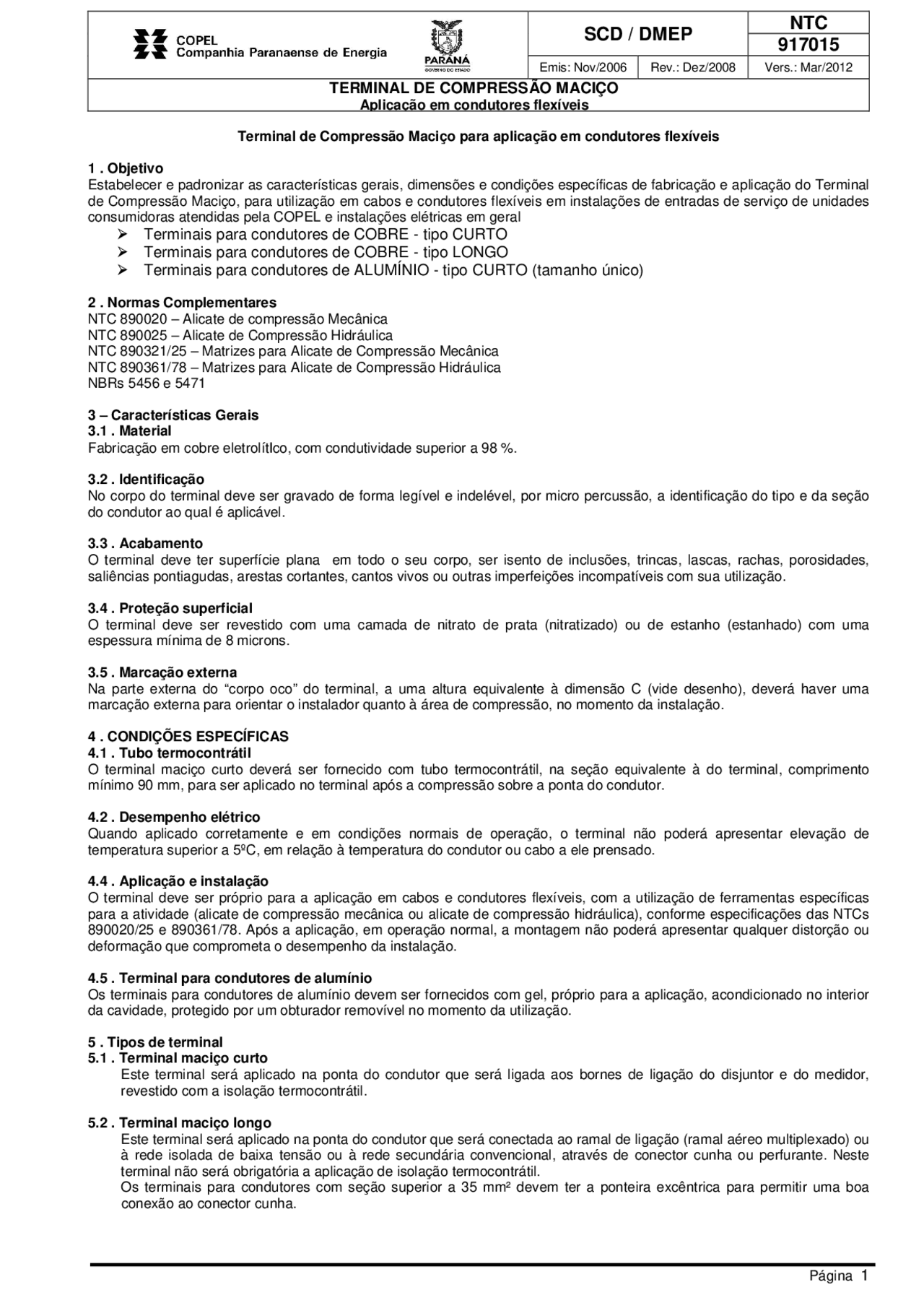

SCD / DMEP
NTC
91
70
1
5
Emis: Nov/2006 Rev.: Dez/2008 Vers.: Mar/2012
T
ERMINAL DE COMPRESSÃO
Apl
icação em condutores flexíveis
Página
1
Terminal de Compressão Maciço para aplicação em condutores flexíveis
1 . Objetivo
Estabelecer e padronizar as características gerais, dimensões e condições específicas de fabricação e aplicação do Terminal
de Compressão Maciço, para utilização em cabos e condutores flexíveis em instalações de entradas de serviço de unidades
consumidoras atendidas pela COPEL e instalações elétricas em geral
Terminais para condutores de COBRE - tipo CURTO
Terminais para condutores de COBRE - tipo LONGO
Terminais para condutores de ALUMÍNIO - tipo CURTO (tamanho único)
2 . Normas Complementares
NTC 890020 – Alicate de compressão Mecânica
NTC 890025 – Alicate de Compressão Hidráulica
NTC 890321/25 – Matrizes para Alicate de Compressão Mecânica
NTC 890361/78 – Matrizes para Alicate de Compressão Hidráulica
NBRs 5456 e 5471
3 – Características Gerais
3.1 . Material
Fabricação em cobre eletrolítIco, com condutividade superior a 98 %.
3.2 . Identificação
No corpo do terminal deve ser gravado de forma legível e indelével, por micro percussão, a identificação do tipo e da seção
do condutor ao qual é aplicável.
3.3 . Acabamento
O terminal deve ter superfície plana em todo o seu corpo, ser isento de inclusões, trincas, lascas, rachas, porosidades,
saliências pontiagudas, arestas cortantes, cantos vivos ou outras imperfeições incompatíveis com sua utilização.
3.4 . Proteção superficial
O terminal deve ser revestido com uma camada de nitrato de prata (nitratizado) ou de estanho (estanhado) com uma
espessura mínima de 8 microns.
3.5 . Marcação externa
Na parte externa do “corpo oco” do terminal, a uma altura equivalente à dimensão C (vide desenho), deverá haver uma
marcação externa para orientar o instalador quanto à área de compressão, no momento da instalação.
4 . CONDIÇÕES ESPECÍFICAS
4.1 . Tubo termocontrátil
O terminal maciço curto deverá ser fornecido com tubo termocontrátil, na seção equivalente à do terminal, comprimento
mínimo 90 mm, para ser aplicado no terminal após a compressão sobre a ponta do condutor.
4.2 . Desempenho elétrico
Quando aplicado corretamente e em condições normais de operação, o terminal não poderá apresentar elevação de
temperatura superior a 5ºC, em relação à temperatura do condutor ou cabo a ele prensado.
4.4 . Aplicação e instalação
O terminal deve ser próprio para a aplicação em cabos e condutores flexíveis, com a utilização de ferramentas específicas
para a atividade (alicate de compressão mecânica ou alicate de compressão hidráulica), conforme especificações das NTCs
890020/25 e 890361/78. Após a aplicação, em operação normal, a montagem não poderá apresentar qualquer distorção ou
deformação que comprometa o desempenho da instalação.
4.5 . Terminal para condutores de alumínio
Os terminais para condutores de alumínio devem ser fornecidos com gel, próprio para a aplicação, acondicionado no interior
da cavidade, protegido por um obturador removível no momento da utilização.
5 . Tipos de terminal
5.1 . Terminal maciço curto
Este terminal será aplicado na ponta do condutor que será ligada aos bornes de ligação do disjuntor e do medidor,
revestido com a isolação termocontrátil.
5.2 . Terminal maciço longo
Este terminal será aplicado na ponta do condutor que será conectada ao ramal de ligação (ramal aéreo multiplexado) ou
à rede isolada de baixa tensão ou à rede secundária convencional, através de conector cunha ou perfurante. Neste
terminal não será obrigatória a aplicação de isolação termocontrátil.
Os terminais para condutores com seção superior a 35 mm² devem ter a ponteira excêntrica para permitir uma boa
conexão ao conector cunha.
pf3
pf4

Pré-visualização parcial do texto

Baixe Terminal de Compressão para Condutores Flexíveis: Normas, Características e Aplicações e outras Manuais, Projetos, Pesquisas em PDF para Engenharia Elétrica, somente na Docsity!

SCD / DMEP

Emis: Nov/2006 Rev.: Dez/2008 Vers.: Mar/

TERMINAL DE COMPRESSÃO MACIÇO

Aplicação em condutores flexíveis

Terminal de Compressão Maciço para aplicação em condutores flexíveis

1. Objetivo

Estabelecer e padronizar as características gerais, dimensões e condições específicas de fabricação e aplicação do Terminal

de Compressão Maciço, para utilização em cabos e condutores flexíveis em instalações de entradas de serviço de unidades

consumidoras atendidas pela COPEL e instalações elétricas em geral

 Terminais para condutores de COBRE - tipo CURTO

 Terminais para condutores de COBRE - tipo LONGO

 Terminais para condutores de ALUMÍNIO - tipo CURTO (tamanho único)

2. Normas Complementares

NTC 890020 – Alicate de compressão Mecânica

NTC 890025 – Alicate de Compressão Hidráulica

NTC 890321/25 – Matrizes para Alicate de Compressão Mecânica

NTC 890361/78 – Matrizes para Alicate de Compressão Hidráulica

NBRs 5456 e 5471

3 – Características Gerais

3.1. Material

Fabricação em cobre eletrolítIco, com condutividade superior a 98 %.

3.2. Identificação

No corpo do terminal deve ser gravado de forma legível e indelével, por micro percussão, a identificação do tipo e da seção

do condutor ao qual é aplicável.

3.3. Acabamento

O terminal deve ter superfície plana em todo o seu corpo, ser isento de inclusões, trincas, lascas, rachas, porosidades,

saliências pontiagudas, arestas cortantes, cantos vivos ou outras imperfeições incompatíveis com sua utilização.

3.4. Proteção superficial

O terminal deve ser revestido com uma camada de nitrato de prata (nitratizado) ou de estanho (estanhado) com uma

espessura mínima de 8 microns.

3.5. Marcação externa

Na parte externa do “corpo oco” do terminal, a uma altura equivalente à dimensão C (vide desenho), deverá haver uma

marcação externa para orientar o instalador quanto à área de compressão, no momento da instalação.

4. CONDIÇÕES ESPECÍFICAS

4.1. Tubo termocontrátil

O terminal maciço curto deverá ser fornecido com tubo termocontrátil, na seção equivalente à do terminal, comprimento

mínimo 90 mm, para ser aplicado no terminal após a compressão sobre a ponta do condutor.

4.2. Desempenho elétrico

Quando aplicado corretamente e em condições normais de operação, o terminal não poderá apresentar elevação de

temperatura superior a 5ºC, em relação à temperatura do condutor ou cabo a ele prensado.

4.4. Aplicação e instalação

O terminal deve ser próprio para a aplicação em cabos e condutores flexíveis, com a utilização de ferramentas específicas

para a atividade (alicate de compressão mecânica ou alicate de compressão hidráulica), conforme especificações das NTCs

890020/25 e 890361/78. Após a aplicação, em operação normal, a montagem não poderá apresentar qualquer distorção ou

deformação que comprometa o desempenho da instalação.

4.5. Terminal para condutores de alumínio

Os terminais para condutores de alumínio devem ser fornecidos com gel, próprio para a aplicação, acondicionado no interior

da cavidade, protegido por um obturador removível no momento da utilização.

5. Tipos de terminal

5.1. Terminal maciço curto

Este terminal será aplicado na ponta do condutor que será ligada aos bornes de ligação do disjuntor e do medidor,

revestido com a isolação termocontrátil.

5.2. Terminal maciço longo

Este terminal será aplicado na ponta do condutor que será conectada ao ramal de ligação (ramal aéreo multiplexado) ou

à rede isolada de baixa tensão ou à rede secundária convencional, através de conector cunha ou perfurante. Neste

terminal não será obrigatória a aplicação de isolação termocontrátil.

Os terminais para condutores com seção superior a 35 mm² devem ter a ponteira excêntrica para permitir uma boa

conexão ao conector cunha.

SCD / DMEP

Emis: Nov/2006 Rev.: Dez/2008 Vers.: Mar/

TERMINAL DE COMPRESSÃO MACIÇO

Aplicação em condutores flexíveis

Características construtivas dos terminais para condutores de COBRE

Tipo CURTO

A

I B

E F H D

G

C

Nº 1

SEÇÃO

(mm²)

CÓDIGO

COPEL A^ B^ C^ D^ E^ F^ G^ H^ I

A I B E F G C J L M H N D Nº 2 SEÇÃO (mm²)

CÓDIGO

COPEL A^ B^ C^ D^ E^ F^ G^ H^ I^ J^ L^ M^ N

A I B E F D G C J L H Nº 3 SEÇÃO (mm²)

CÓDIGO

COPEL A^ B^ C^ D^ E^ F^ G^ H^ I^ J^ L

O terminal curto deve ser acompanhado de tubo termocontrátil

SCD / DMEP

Emis: Nov/2006 Rev.: Dez/2008 Vers.: Mar/

TERMINAL DE COMPRESSÃO MACIÇO

Aplicação em condutores flexíveis

Características construtivas dos terminais para condutores de ALUMÍNIO

Tipo CURTO (tamanho único)

A I B E F H D G C Nº 1

SEÇÃO

(mm²)

CÓDIGO

COPEL A^ B^ C^ D^ E^ F^ G^ H^ I

A I B E F G C J L M H N D Nº 2 SEÇÃO (mm²)

CÓDIGO

COPEL A^ B^ C^ D^ E^ F^ G^ H^ I^ J^ L^ M^ N

A I B E F D G C J L H Nº 3 SEÇÃO (mm²)

CÓDIGO

COPEL A^ B^ C^ D^ E^ F^ G^ H^ I^ J^ L

Dimensões em milímetros – tolerância: +0,03 mm² ou -0,03 mm²

Os terminais para condutores de alumínio devem ser fornecidos com gel, próprio para a aplicação, acondicionado no interior

da cavidade e protegido por um obturador removível no momento da utilização.
