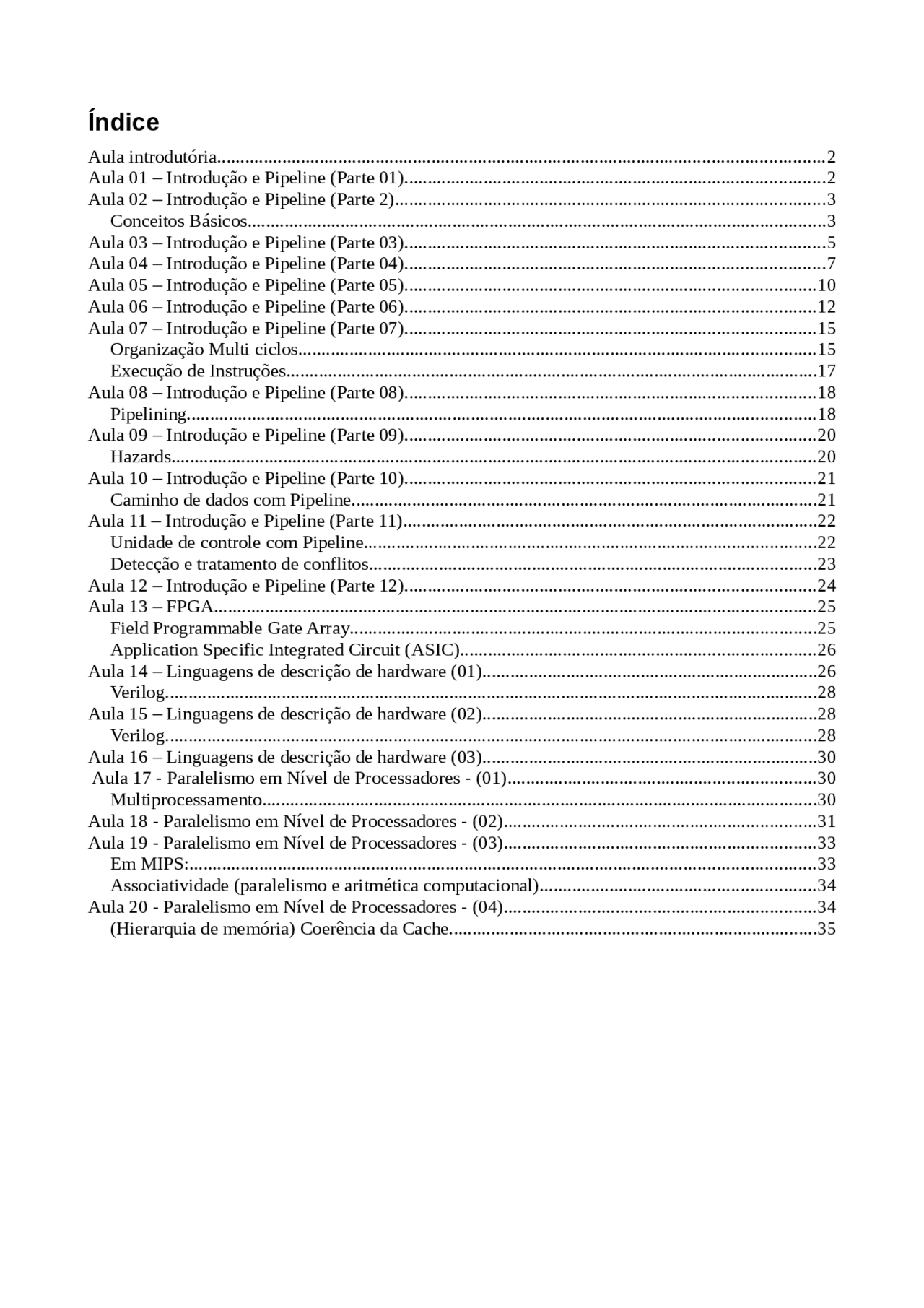

Índice

  • Aula introdutória..................................................................................................................................
  • Aula 01 – Introdução e Pipeline (Parte 01)..........................................................................................
  • Aula 02 – Introdução e Pipeline (Parte 2)............................................................................................ - Conceitos Básicos............................................................................................................................
  • Aula 03 – Introdução e Pipeline (Parte 03)..........................................................................................
  • Aula 04 – Introdução e Pipeline (Parte 04)..........................................................................................
  • Aula 05 – Introdução e Pipeline (Parte 05)........................................................................................
  • Aula 06 – Introdução e Pipeline (Parte 06)........................................................................................
  • Aula 07 – Introdução e Pipeline (Parte 07)........................................................................................ - Organização Multi ciclos............................................................................................................... - Execução de Instruções..................................................................................................................
  • Aula 08 – Introdução e Pipeline (Parte 08)........................................................................................ - Pipelining.......................................................................................................................................
  • Aula 09 – Introdução e Pipeline (Parte 09)........................................................................................ - Hazards..........................................................................................................................................
  • Aula 10 – Introdução e Pipeline (Parte 10)........................................................................................ - Caminho de dados com Pipeline....................................................................................................
  • Aula 11 – Introdução e Pipeline (Parte 11)......................................................................................... - Unidade de controle com Pipeline................................................................................................. - Detecção e tratamento de conflitos................................................................................................
  • Aula 12 – Introdução e Pipeline (Parte 12)........................................................................................
  • Aula 13 – FPGA................................................................................................................................. - Field Programmable Gate Array.................................................................................................... - Application Specific Integrated Circuit (ASIC)............................................................................
  • Aula 14 – Linguagens de descrição de hardware (01)........................................................................ - Verilog............................................................................................................................................
  • Aula 15 – Linguagens de descrição de hardware (02)........................................................................ - Verilog............................................................................................................................................
  • Aula 16 – Linguagens de descrição de hardware (03)........................................................................
    • Aula 17 - Paralelismo em Nível de Processadores - (01)..................................................................
      • Multiprocessamento.......................................................................................................................
  • Aula 18 - Paralelismo em Nível de Processadores - (02)...................................................................
  • Aula 19 - Paralelismo em Nível de Processadores - (03)................................................................... - Em MIPS:...................................................................................................................................... - Associatividade (paralelismo e aritmética computacional)...........................................................
  • Aula 20 - Paralelismo em Nível de Processadores - (04)................................................................... - (Hierarquia de memória) Coerência da Cache...............................................................................

Aula introdutória

Vídeo: https://youtu.be/PlLH_UTbUUs

  • Aulas assíncronas;
  • Avaliação: ◦ TP1 – 09/07 (60 pts); ◦ TP2 – 13/08 (25 pts); ◦ Listas (15 pts).
  • Atendimento: ◦ Quarta-feira 13:25 via meet; ◦ Agendar por e-mail;

Aula 01 – Introdução e Pipeline (Parte 01)

Vídeo: https://youtu.be/iqxSFzYVTdI

  • OAC: ◦ Organização : Modo como os componentes internos são estruturados/organizados e como se comportam; ◦ Arquitetura : Modo com que o sistema computacional como um todo está visível aos programas externos, e como esses podem interagir entre si.
  • Classes de computadores: ◦ Computadores pessoais (PC’s): Bom desempenho a baixo custo; ◦ Servidores: Grandes computadores com maior capacidade de processamento. Geralmente com recursos compartilhados e acesso via rede; ◦ Computadores embarcados: maior classe existente. (Smartfones, TV, relógio, notebook, carro…) Combinam desempenho com consumo energético (grande vilão dos embarcados). ◦ O PC é um computador de propósito geral, já os embarcados possuem propósitos específicos.
  • Construção de processadores e memórias: ◦ Processadores e memória em constante evolução; ◦ Redução dos transistores (chaves liga/desliga - 0/1) permitiu a criação dos circuitos integrados (CIs); ▪ Portas lógicas e flip-flops;
  • Implementação básica do MIPS: ◦ Acesso a memória: lw e sw (instruções I-Type); ◦ Aritmética/lógica: add, sub, and, or e slt (instruções R-Type); ◦ Branch e Jump : beq (instrução I-Type), j (instrução J-Type);
  • Primeiros passos em comum: ◦ Envio do valor do PC counter para a memória que contém o código e carregamento da instrução; ▪ PC counter : contador de programa (Registrador que executa instrução por instrução apontando para a próxima, ou seja, é um registrador que contém o endereço de memória da instrução a ser executada); ▪ Apenas um objeto de hardware para realizar essa função; ◦ Leitura dos registradores à partir dos campos descritos na instrução; ▪ lw precisa leitura apenas de um registrador; ▪ add, sub… precisam de dois registradores;
  • Após os dois passos anteriores as ações serão específicas para cada tipo de instrução;
  • Ponto positivo: Simplicidade e Regularidade ; ◦ Ações a serem tomadas dependem da classe de instrução (acesso a memória, aritméticas e lógicas, e desvio).
  • Após execução da instrução, o PC counter é incrementado em 4 bytes (1 word, 32 bits), e a próxima instrução entra na máquina para ser executada. ◦ Uma palavra na arquitetura MIPS tem 32 bits (8 bytes). ◦ Explicação. ◦ O exemplo acima é resumido, sendo na realidade necessário uma unidade de controle para controlar os componentes (Sinais de controle para as unidades); ▪ Controla os multiplexadores (escolhe uma saída baseado nas n entradas);
  • Componentes principais da implementação MIPS: ◦ Combinacionais: Saídas dependem exclusivamente das entradas providas – ULA, MUX…

▪ Ocorre uma combinação para cada entrada; ◦ De estado: Internamente possuem algum mecanismo de armazenamento de estado (valores) – banco de registradores, memória de instrução… ▪ Retenção de estado (a entrada é retida); ◦ AMBOS OBEDECEM O CICLO DE CLOCK;

  • Regime de clock/ Temporização: ◦ Define quando os sinais dos componentes podem ser lidos e quando devem ser escritos; ▪ Provém temporização para que os elementos saibam quando atuar; ▪ Sincronização; ▪ Memória de dados não pode ser lida e escrita ao mesmo tempo, por isso a importância do clock neste caso; - A leitura/escrita simultânea pode gerar dados inconsistentes; ▪ Escritas ao final do ciclo de clock; ▪ Leitura ao início do ciclo de clock; ◦ Ciclo de clock: intervalo de subida entre duas bordas de clock; ◦ Cada registrador possui um sinal de carga que é ativado com lógica direta; ◦ Registradores são disparados pela borda ascendente do relógio (vídeo); ◦ Explicação em vídeo, link anterior; ◦ Em um mesmo ciclo de clock é possível: ▪ Execução de leitura de dado armazenado em um registrador; ▪ Envio do valor através de alguma lógica combinacional previamente criada em hardware; ▪ Escrita do valor no próprio registrador.

Aula 03 – Introdução e Pipeline (Parte 03)

Vídeo: https://youtu.be/384ic6463cM

  • Caminho de dados: ◦ Como construir uma máquina capaz de executar instruções MIPS? ▪ Dados das instruções devem passar por cada componente de hardware relacionado até sua execução completa;

▪ Endereço dos registradores (Reg a ser lido #1, Reg a ser lido #2 eRe a ser escrito); ▪ Explicação (Vídeo); ▪ 5 bits → Quantidades de bits necessários para endereçar o registrador;

  • Existem 32 registradores na linguagem MIPS assembly, portanto, com 5 bits é possível endereçar qualquer 2^5 = 32; ▪ O dado resultante (Dado de escrita) é o dado em si, por isso 32 bits; ▪ EscReg → Sinal de controle; ▪ Controle da ULA → 4 bits para definir o tipo de operação; ▪ Montagem (Vídeo);

Aula 0 4 – Introdução e Pipeline (Parte 04)

Vídeo: https://youtu.be/dkO2qd8ruLg

  • Elementos básicos (continuação): ◦ Elementos necessários para instruções lw e sw (tipo I): ▪ Memória de dados: é necessário de outra memória que não aquela da memória de instruções; - Recebe um endereço de 32 bits e retira um dado (sinal de controle LerMem = 1); - Recebe um endereço de 32 bits e o dado a ser escritp (sinal de controle EscMem = 1) → Não sai nada; ▪ Módulo de extensão de sinal : Transforma 16 bits em 32 bits (Os bits são provenientes do campo Immediate (offset das instruções de acesso a memória); - Endereço base + Immediate; - Só é possível somar dois valores que tem a mesma quantidade de bits; - Em suma, transforma o offset de 16 para 32 bits; ▪ Banco de registradores (já mostrad o); ▪ ULA (já apresentado);

◦ Combinação dos elementos para escrita em memória (RW) (Vídeo) ▪ Essa forma não suporta o LW; ▪ A ULA executa a soma Endereço base + Offset; ◦ Combinação dos elementos para escrita em memória (LW) (Vídeo) ▪ Quando é feito um LW, retira-se da memória de dados e escreve no banco de registradores; ▪ Endereço base é somado com o offset, assim como na etapa de SW; ◦ Elementos necessários para beq (Branch on Equal): ▪ Comparar dois registradores utilizando o bloco ULA (subtração); ▪ Se ocorrer desvio, o endereço do desvio será PC+4+Deslocamento(16bits)

  • O Deslocamento deve ser estendido para 32 bits

Aula 0 5 – Introdução e Pipeline (Parte 0 5 )

Vídeo: https://youtu.be/WrWeIP6rD-g

  • Componente de controle da ULA: ◦ A ULA além das operações básicas aritméticas em instruções do tipo R e também para instruções de acesso a memória e desvio condicional; ◦ ALUControl → Sinal de 4 bits para definir o tipo de operação que a ULA deverá fazer; ◦ Possíveis valores p/ ALUControl: ◦ Para cada uma das opções, executa-se uma função distinta; ◦ É possível gerar os 4 bits de controle da ULA à partir de uma unidade de controle que possui como entrada: ▪ Campo funcion da instrução; ▪ 2 bits adicionais de controle (ALUop) [Enviado pela unidade de controle principal]→ Indica o tipo de operação a ser realizada. Em junção com o funcion é possível dizer pra ULA qual operação será realizada; ▪ A saída da unidade de controle da ULA (não ALUop) é um sinal de 4 bits que controla diretamente a ULA; ◦ Descrição de como é dado o controle do sinal ALUop; ◦ Instruções do tipo I não possuem campo function (LW, RW, beq); ◦ Instruções do tipo R utilizam o campo function, e na ALUop sempre chega 10, a diferença estará no campo function;
  • Esquema de implementação: ◦ A unidade de controle principal (Sinais em azul no esquema): ◦ Sinais booleanos de 1 bit (ou zero ou um) → Explicação em vídeo; ▪ Exceto ALUop que possui 2 bits; ◦ Exceto o PCSrc, a unidade de controle principal é a responsável por controlar todos os sinais. ◦ O valor da saída ‘zero’ da ULA é utilizado para auxiliar na seleção do valor de PCSrc; ◦ A unidade de controle principal pode ser representada como um único componente capaz de controlar todos os sinais da máquina. ◦ O valor de cada sinal de controle depende exclusivamente do valor contido no campo ‘opcode’ (bist 26 a 31 → Intruções R-type, I-type e J-type) ▪ “É assim que a unidade de controle sabe quando acionar os bits” ◦ Explicação em desenho (Vídeo);
  • Porta AND ( Vídeo ) : ◦ Funciona como auxiliar para o beq, atuando sobre um multiplexador que retroalimenta o PC counter. Sendo assim, o MUX seleciona entre o valor do PC+4, ou o valor do endereço alvo do desvio condicional (beq). ▪ Sinal de desvio condicional vinda do controle principal a 1 (branch) + ‘zero’ da ULA a 1 → Significa que a condicional foi satisfeita, então o MUX indica o endereço com o shift left. ▪ Se não for instrução de branch, ou caso o ‘zero’ da ULA seja zero, então é direcionado o PC+4;
  • Os bits de 0-5 representa o campo funcion das instruções do tipo R.

▪ O sinal ‘zero’ da ULA é utilizado para se decidir qual será o novo valor a ser armazenado dentro do PC.

  • Sumarização das tabelas anteriores;
  • Implementação das instruções Jumps (Desvios incondicionais ): ◦ Não dependem de condição alguma para serem executados; ◦ O cálculo do novo valor de PC é feito de forma incondicional; ◦ Instruções do tipo J: 6 bits de opcode (31-26) e 26 bits de endereço (25-0); ▪ O formato de endereço de MIPS são 32 bits, porém a instrução J separa apenas 26 bits para endereço. ▪ Para compor os 32 bits, é necessário: - 4 bits mais significativos do PC+4 → (31-28) + (25-0) + 2 bits (00) ‘shift left’; ◦ Para o Jump, é necessário mais um MUX para seleciona de forma correta o valor de PC; ◦ Para isso, é necessário um novo sinal de controle → Jump
  • As execuções não são instantâneas, e a junção dos atrasos totais gera o tempo total. (Vídeo) ◦ A instrução ‘mais barata’ é o beq; ◦ Instruções de acesso à memória são as mais caras; ◦ O período do clock deve ser de 12ns (1/12n =~ 83MHz)
  • Problema : Recursos de hardware não podem ser reaproveitados ( Desperdício ): ◦ Duas memórias (Instrução e dados); ◦ ULA; ◦ Dois somadores;
  • A implementação atual (máquina monociclo) não é utilizada pois é ineficiente (limitação da frequência), o ciclo de clock precisa ser grande o suficiente para acomodar a instrução mais demorada ( lw ), portanto é necessário organizar multi ciclos para permitir o PIPELINE ;
  • Exercícios :

◦ Todos os registradores (exceto o IR) armazenam dados somente entre as bordas de relógio adjacente e portanto, não necessitam sinal de escrita somente sinal de clock;

  • Barreiras temporais: ◦ Os registradores são barreiras temporais; ◦ PC; ◦ Registrador de instrução; ◦ Registrador de dados da memória; ◦ A e B; ◦ Saída da ULA;
  • Exemplo de divisão de etapas
  • Os sinais de controle (Vídeo) ◦ Mesmo controle da ULA usado na versão monociclo (ULAOp)
  • Características do bloco operativo Multiciclos: ◦ Acréscimo de recursos para suportar jump e beq: ◦ Três possíveis fontes para o valor de PC : ▪ PC+4 → Sempre será armazenado no PC; ▪ Conteúdo do ULASaída →Este registrador armazena o endereço-alvo do desvio condicional, após ter sido calculado pela ULA (beq) ▪ 26 bits menos significativos do IR deslocados de 2 bits (jump)

Execução de Instruções

  1. Busca da instrução (e incremento PC Counter). Obs.: Ocorrem em paralelo
    1. RI ← Mem[PC]
    2. PC = PC+
  2. Decodificação (Geração do OPCODE) e Leitura de RS e RT
    1. A ← Reg[RI[25-21]] B ← Reg[RI[20-16]] ULASaída ← PC + (Extensão do sinal (RI[15-0] << 2) (Exemplo)
  3. Execução da instrução
    • Referência à memória: ULASaída ← A + extensão(RI[15-0)
    • Tipo R ULASaída = A op B
    • Desvio condicional Se (A=B) então PC ← ULASaída Usar a ULA para fazer A-B, porém sem escrever em ULASaída;
    • Desvio incondicional PC ← PC[31-28] || (RI[25-0] << 2)
  4. Final da Execução de sw e Tipo R ◦ lw: RDM = Mem[ULASaída] ◦ Sw: Mem[ULASaída] = B ◦ Tipo R: Reg[RI[15-11]] = ULASaída

◦ As etapas descrevem estágios do pipeline ;

  • Exemplo de ganho de tempo na execução do MIPS (vídeo);
  • Se os estágios de um pipeline forem balanceados, então: ◦ Valor de ganho teórico; ◦ Dificilmente em uma máquina real se atinge o valor de ganho calculado (quanto mais instruções, mais se aproxima, porém não chega); ◦ Costuma-se dizer que o ganho máximo teórico de um pipeline é igual ao número de estágios do mesmo;
  • Motivos pelo qual o ganho teórico não é atingido: ◦ Os estágios de um pipeline não são perfeitamente balanceados; ◦ Existe um overhead referente ao preenchimento do pipeline (‘até a água chegar do outro lado, é preciso encher o encanamento’); ▪ O tempo entre instruções é mais importante do que o tempo total (quando se analisa uma máquina com pipeline, a vazão é mais importante do que o tempo para executar cada instrução);
  • Exemplo de cálculo de tempo de execução com 1003 instruções (Vídeo);
  • O pipeline aumenta o desempenho por meio da vazão das instruções (e não através do aumento de velocidade no processamento de cada instrução);
  • Facilidade de implementação do pipeline em MIPS (vs. x86): ◦ Todas as intruções possuem o mesmo tamanho (32bits) → Facilidade no carregamento e decodificação das instruções. (A padronização das instruções simplifica o projeto de hardware em MIPS – Instruções de mesmo tamanho);

◦ Poucos formatos de instrução: permite carregar registradores enquanto instrução ainda está sendo decodificada; ◦ Os operandos de memória aparecem apenas nas instruções de load/store: Estágio já existente pode ser utilizado para o calculo endereço (Se existe somente uma classe de instruções que trabalham com acesso à memória, é possível simplificar o projeto do processador); ◦ Operandos estão alinhados na memória: Com somente um acesso, os dados são lidos e carregados. ▪ Tudo alinhado (32bits)

Aula 0 9 – Introdução e Pipeline (Parte 0 9 )

Vídeo: https://youtu.be/WhPyFTNAo5A

Hazards

  • Durante o pipeline, determinadas situações impedem que a próxima instrução comece a executar já no próximo ciclo de clock → Eventos conhecidos como Hazards;
  • Hazard Estrutual: ◦ O hardware não suporta a combinação de instruções a serem executadas em um mesmo ciclo de clock; ◦ Na analogia da lavanderia é como se lavagem e secagem representassem um único estágio; ◦ Por exemplo: sem dois blocos de memória, pode ser que o pipeline em MIPS seja impossível; ▪ Não da para fazer duas leituras ao mesmo tempo (uma para instrução e outra para dados)
  • Hazard de dados: ◦ Ocorre quando o pipeline precisa parar para aguardar que um estágio anterior seja completado; ◦ Aparecem a partir da dependência de uma instrução atual por uma anterior ainda não finalizada; ▪ O registrador $s0 é utilizado nas duas instruções. No add, $s0 é registrador destino. No sub, $s0 é utilizado como fonte. ▪ Somente no 5º passo (escrita nos registradores, é que o dado estaria pronto);
