Uma comparação entre osciloscópios analógicos e digitais, incluindo suas respectivas vantagens e desvantagens, exemplos de sondas de medição, medidas de tensão em dois pontos diferentes e referências bibliográficas. O texto discute a importância dos osciloscópios na visualização de formas de ondas, a evolução da tecnologia e os recursos disponíveis em osciloscópios digitais de tempo real.
Tipologia: Notas de estudo
1 / 19
Esta página não é visível na pré-visualização
Não perca as partes importantes!

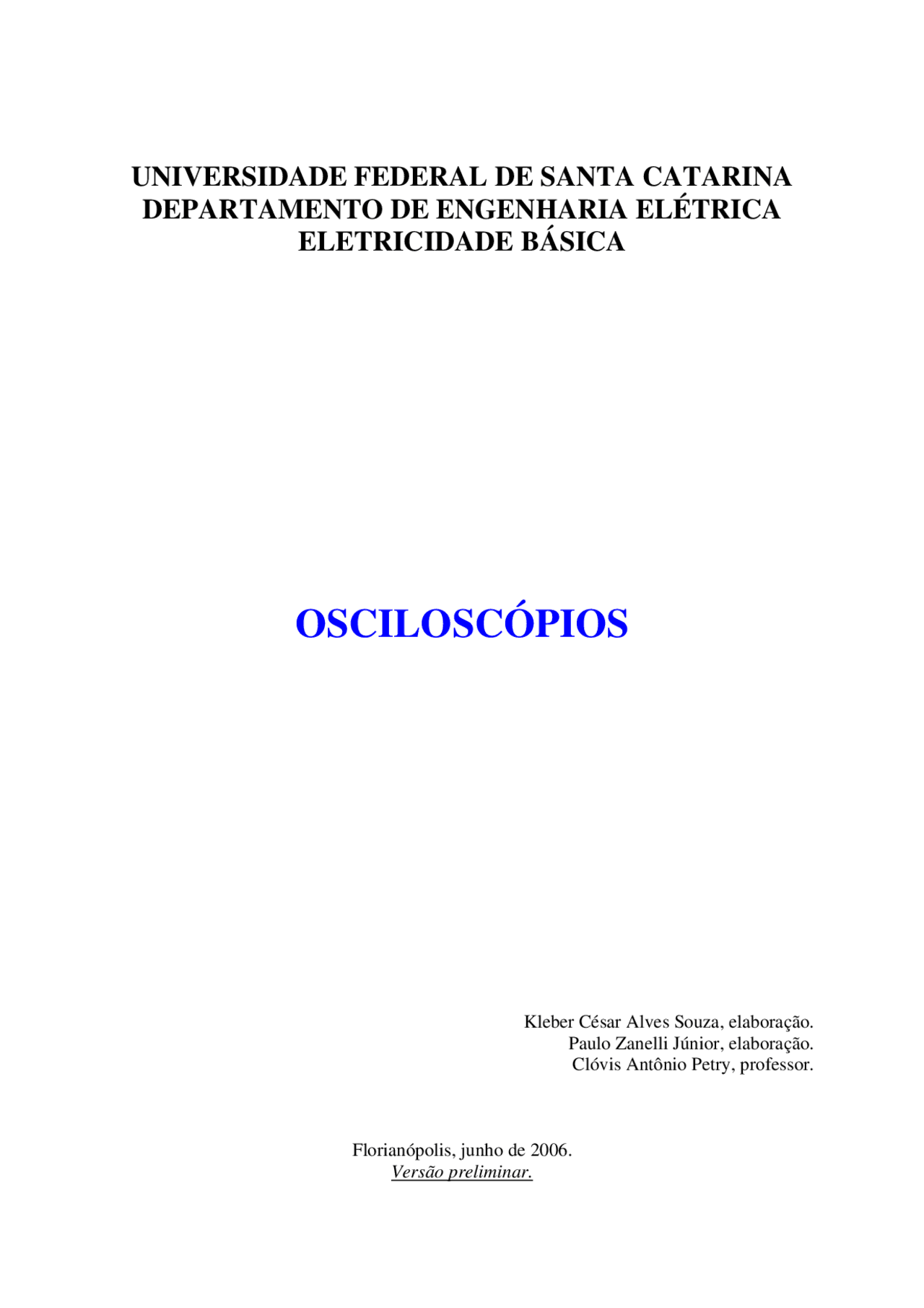

Kleber César Alves Souza, elaboração. Paulo Zanelli Júnior, elaboração. Clóvis Antônio Petry, professor.
Florianópolis, junho de 2006. Versão preliminar.
Figura 1 - Quando está observando eventos freqüentes e rápidos, o osciloscópio analógico esconde os detalhes em velocidades de limpeza baixas (esquerda) e apresenta formas ondulares apagadas e difíceis de visualizar em velocidades de limpeza altas. Embora recursos como medições com o apertar de um botão, capacidade para cálculos matemáticos e padrões de formas ondulares armazenados sejam disponíveis em muitos DSOs, não tem sido possível até o momento trazer a plataforma digital para um nível de paridade com a analógica. Porém, a Tektronix encontrou uma tecnologia de baixo custo - Digital de Tempo Real - que sustenta os osciloscópios digitais em todos os níveis de preços. Antes de explicarmos as características que fazem da DTR a arquitetura de amostragem mais poderosa do mundo, vale a pena dar-se uma olhada nas tecnologias que a precederam para que se possa entender porque a DRT é a descoberta do século. A Amostragem de Tempo Equivalente (TE) foi, por muitos anos, a única arquitetura de amostragem disponível (Figura 2). A TE usa taxas de amostragem relativamente baixas (uma fração da freqüência de entrada) para coletar amostras através de diversos ciclos do sinal de entrada. Inerentemente, a taxa de atualização é também vagarosa, pois leva-se muitos ciclos para se construir um registro para ser mostrado na tela. Se o sinal de entrada for perfeitamente repetitivo, o osciloscópio TE produzirá uma imagem precisa da forma ondular. Se a forma ondular mudar durante o ciclo de amostragem, o osciloscópio irá criar pontos de dados falsos ("criação de segundo designativo para o mesmo ponto"), fazendo com que a imagem perca o significado. Esta característica impede a amostragem de tempo equivalente de captar eventos momentâneos de ocorrência única.
Figura 2 - Amostragem de Tempo Equivalente: Pontos de dados são adquiridos de diversos ciclos para se construir uma imagem na tela. A Amostragem de Tempo Real é um método de amostragem mais direto, sendo também o único modo de capturar eventos transientes (não repetitivos). Infelizmente, as taxas de amostragem baixas da maioria dos osciloscópios da atualidade não são adequadas para dar apoio à largura de banda analógica completa dos instrumentos. Uma solução comum para esta dificuldade é a amostragem de Tempo Real Intercalado, que se utiliza dos circuitos de conversão atrás dos canais de entrada não utilizados para ampliar o desempenho de instrumentos de canais múltiplos. A intercalação de dois canais irá duplicar a taxa de amostragem de tempo real; se forem usados quatro canais, a taxa será quadruplicada. Infelizmente, a alternância desativa os canais de suporte, transformando um osciloscópio de quatro canais em uma ferramenta de um canal só. A maioria dos usuários de osciloscópios necessitam de dois ou mais canais para quase todas as medições que precisam fazer. A maioria dos DSOs usa uma combinação de técnicas de amostragem de tempo real e de TE. Em freqüências mais baixas, a aquisição em tempo real fornece pontos de amostragem suficientes para se definir a forma ondular. Conforme o osciloscópio vai se aproximando de sua largura de banda analógica, este passa automaticamente para TE. Ou seja, um DSO convencional troca sua habilidade de captura de transientes críticos pelo alcance de sua largura de banda especificada. Digital de Tempo Real (DTR) é uma técnica de sobreamostragem que tira proveito de uma série de inovações da Tektronix em tecnologias de integração de circuitos CMOS (semicondutores complementares de óxido metálico), arquitetura de relógios e conversão de analógico para digital. Esta é apropriadamente denominada, pois adquire amostras verdadeiramente em tempo real, em velocidades de relógio extremamente altas. Os instrumentos DTR não recorrem a esquemas de alternância ou TE para prover o desempenho especificado. Na verdade, esses recursos seriam redundantes em um osciloscópio DTR.
Recursos digitais complementares, como medição automática de formas ondulares e armazenamento de formas ondulares, encontram-se dentro de uma estrutura simples de menus, que é simples de se ter acesso e simples de se entender. Muitos desses recursos são ativados com um simples apertar de botão.
Figura 4 – Foto do osciloscópio digital TDS 220 da Tektronics. O mostrador da Série TDS 200 é uma tela de cristal líquido, luminosa, com iluminação posterior, visão panorâmica e dimensões de 11,5 x 8,6 cm. Sua nitidez é páreo para qualquer osciloscópio analógico e, graças à aquisição DTR, este não depende de "sombras" vagas de uma forma ondular para transmitir detalhes sobre o sinal. A sobramostragem DTR (10X para o TDS 220, 16X para o TDS 210) capta sinais marginais, transientes e formas ondulares repetitivas comuns igualmente bem. Qualquer sinal que acione o osciloscópio irá produzir uma imagem de forma ondular nítida, definida e de alta visibilidade.
Figura 5 - Os osciloscópios Digitais de Tempo Real mostram eventos rápidos e infreqüentes com contraste e nitidez totais, tanto em velocidades de limpeza baixas como altas. Ao contrário dos primeiros mostradores de cristal líquido, a tela da Série TDS 200 tem ângulo de visão panorâmico que aumenta a clareza fora de eixo. Talvez mais importante ainda, sua vida útil estimada e sua confiabilidade são na verdade melhores do que os mostradores de tubo de raios catódicos tradicionais. O mostrador de cristal líquido emprega tecnologias recentemente desenvolvidas que têm provado manter contraste utilizável por mais tempo que os tubos de raios catódicos. E, porque os mostradores de cristal líquido não dependem de elementos críticos de posicionamento de feixes alinhados, estes são mais resistentes a impactos e mais duráveis do que os tubos de raios catódicos. Pelo fato de que os novos instrumentos são baseados em DTR, estes minimizam os efeitos de criação de um segundo designativo para o mesmo ponto ("aliasing"), tão comum aos DSOs antigos. Os instrumentos TDS 200 aceitam medições de largura de banda total em ambos os canais simultaneamente, da mesma forma que os instrumentos DTR de laboratório da Tektronix.
2.1 Operações básicas A seguir, é fornecida uma breve descrição dos principais controles de um osciloscópio digital do laboratório (modelo Tektronix, TDS210 ou 220), e alguns exemplos de sua utilização em medições simples. O painel frontal de um equipamento desse tipo é mostrado na Figura 6.
Modo de amostragem.
Modo de detecção de pico. Modo médio.
2. O símbolo “ Trigger ” representa: O Osciloscópio está fazendo uma aquisição de dado pré-Trigger. Todos os Triggers são ignorados neste estado. Todos os dados pré-Trigger foram adquiridos e o osciloscópio está pronto para aceitar um Trigger. O osciloscópio viu um Trigger e está adquirindo um dado pós- Trigger. O osciloscópio está no modo automático e está adquirindo formas de onda na ausência do Trigger. O osciloscópio está adquirindo e mostrando continuamente dados da forma de onda no modo “scan”. O osciloscópio parou a aquisição de dados da forma de onda. 3. Este marcador mostra a posição horizontal do Trigger. A posição deste marcador pode ser ajustada pelo o cursor “Horizontal Position”. 4. Este campo mostra a diferença de tempo entre o centro da grade e a posição horizontal do Trigger. O centro da tela tem valor igual a zero. 5. Este marcador mostra o nível do Trigger. 6. Este campo mostra o valor numérico do nível de Trigger. 7. Este ícone de Trigger mostra o seguinte.
Trigger ajustado para borda de subida. Trigger ajustado para borda decida. Vídeo Trigger para linha de sincronismo. Vídeo Trigger para campo de sincronismo.
8. Este campo mostra a fonte de Trigger utilizada para “triggar”. 9. Este campo mostra o ajuste da janela de base de tempo, se esta estiver sendo usada.
10. Este campo mostra o principal ajuste da base de tempo. 11. Estes campos mostram os fatores da escala vertical dos canais. 12. Esta área de exibição mostra mensagens momentâneas. 13. Estes marcadores na tela mostram os pontos de referência do “terra” da forma de onda apresentada. Se estes marcadores não estiverem aparecendo isto indica que o canal não esta sendo mostrado.
2.1.2 Usando o sistema de menu A interface do usuário dos osciloscópios da família TDS200 foi feita para possibilitar fácil acesso para funções especializadas através da estrutura de menu. Ao apertar o botão do menu na frente do painel, o titulo do menu associado aparece no canto superior direito da tela. Abaixo do título do menu podem aparecer até cinco caixas de menu. À direita de cada caixa de menu está um botão que pode ser utilizado para mudar os ajustes do menu. Existem quatro tipos de caixas de menu que podem ser utilizadas para mudar os ajustes: Circular Lists , Action Buttons , Radio Buttons e Page Selections.
2.1.3 Caixa de menu circular lists O menu Circular List aparece com o título no alto com a opção selecionada listada abaixo. Por exemplo, é possível apertar o botão da caixa de menu para o acoplamento do ciclo vertical através do menu do CH1. (Figura 8)
Figura 8 – Menu Circular List.
2.1.4 Caixa de menu action button A caixa de menu Action Button mostra o nome da ação. Por exemplo é possível usar os dois botões mais baixos da caixa de menu para aumentar e diminuir o contraste. (Figura 9)
Os botões SAVE/RECALL, MEASURE e TRIGGER na frente do painel exibem a caixa de menu Page Selection.
2.1.7 Display de formas de onda Obter e exibir uma forma de onda depende de alguns ajustes nos instrumentos. Uma vez que se obteve a forma de onda, é possível obter suas medidas. Mas a aparência dessas formas de onda também fornece informações chaves sobre a forma de onda. Dependendo do tipo das formas de onda elas serão exibidas em três estilos de cores diferentes: preto, cinza e pontilhado. (Figura 11)
Figura 11 – Modos de exibição das formas de onda.
2.2 Controle vertical
Figura 12 – Controle vertical do osciloscópio. CURSORES 1 & 2 POSITION. Posicionam, verticalmente e de maneira manual, a forma de onda no display. CH1 e CH2 MENU. A cada toque nesses botões o sinal monitorado no canal correspondente aparece ou não na tela. Esses botões também acionam os menus correspondentes a esses canais. VOLTS/DIV (CH 1 & CH 2). Ajuste manual da escala de amplitude, similar aos osciloscópios convencionais. MATH MENU. Aciona o menu para operações matemáticas avançadas nos sinais monitorados.
LEVEL AND HOLDOFF. Este controle tem propósito duplo. Se usado para controlar o nível ( Level ) de Trigger , ele ajustará o nível da amplitude que o sinal deve cruzar para causar uma aquisição. Se usado na opção Holdoff , ele ajustará a quantidade de tempo que deve decorrer antes que outro evento de Trigger possa ser aceito. TRIGGER MENU. Exibe o menu Trigger. SET LEVEL TO 50%. O nível de Trigger é ajustado para o ponto médio entre os picos do sinal Trigger. FORCE TRIGGER. Começa uma aquisição sem levar em conta um sinal de Trigger adequado. Este botão não tem efeito se a aquisição já está parada. TRIGGER VIEW. Exibe o sinal de Trigger no lugar da forma de onda do canal, enquanto o botão TRIGGER VIEW é mantido pressionado.
Menu dos botões de controle
Figura 15 – Menu dos botões de controle do osciloscópio. SAVE/RECALL. Exibe o menu SAVE/RECALL para formas de onda e “ setup ”. MEASURE. Exibe o menu de medições. ACQUIRE. Exibe o menu de aquisição. DISPLAY. Exibe o menu de exibição. CURSOR. Exibe o menu cursor. Vertical Position controla o ajuste da posição do cursor enquanto a exibição do menu cursor e os cursores são ligados. Os cursores permanecem sendo exibidos deixando depois o menu cursor, mas não são ajustados. UTILITY. Exibe os menus de utilidades. AUTOSET. Ajusta automaticamente os controles do osciloscópio para produzir uma exibição usual do sinal de entrada. HARDCOPY. Inicia a operação de impressão. RUN/STOP. Inicia e interrompe a aquisição da forma de onda.
Conectores
Figura 16 – Conectores do osciloscópio. PROBE COMP. Saída do compensador da sonda de tensão. Usado para combinar eletricamente a sonda de tensão com a entrada do osciloscópio. CH1 E CH2. Entrada de conectores para exibir formas de onda. EXT TRIG. Conector de entrada para uma fonte externa de Trigger. Deve-se usar o menu Trigger para selecionar a fonte de Trigger.
2.3 Tipos de conectores A Figura 17 apresenta alguns tipos de conectores utilizados nos osciloscópios. A grande quantidade de modelos de osciloscópio e capacidades é uma das razões fundamentais para a grande quantidade de conectores.
Figura 17 – Sondas com diferentes tipos de conectores são necessárias para adaptar os diferentes tios de sinais lidos pelo osciloscópio.
2.4 Alguns exemplos de sondas de medição Alguns modelos de sondas são apresentados nas figuras abaixo. A Figura 18 apresenta a sonda de tensão P2100. Modelo que acompanha os osciloscópios da série TDS200. Este modelo apresenta como características: atenuação de 1X/10X, largura de banda (CC) até 100MHz e tensão máxima de 300V quando operando com atenuação de 10X e largura de banda (CC) até 7MHz com tensão máxima de 300V quando operando com atenuação de 1X.
Figura 21 – Maneiras erradas e corretas de se fazer uma medição.
[1] Osciloscópios Tektronix, www.tektronix.com; [2] Osciloscópios Minipa, www.minipa.com.br; [3] Tópicos importantes sobre osciloscópios convencionais. Notas de aula da disciplina de Circuitos Elétricos I – Laboratório. EEL/UFSC; [4] Osciloscópios digitais – tópicos importantes. Notas de aula da disciplina de Circuitos Elétricos I – Laboratório. EEL/UFSC.
