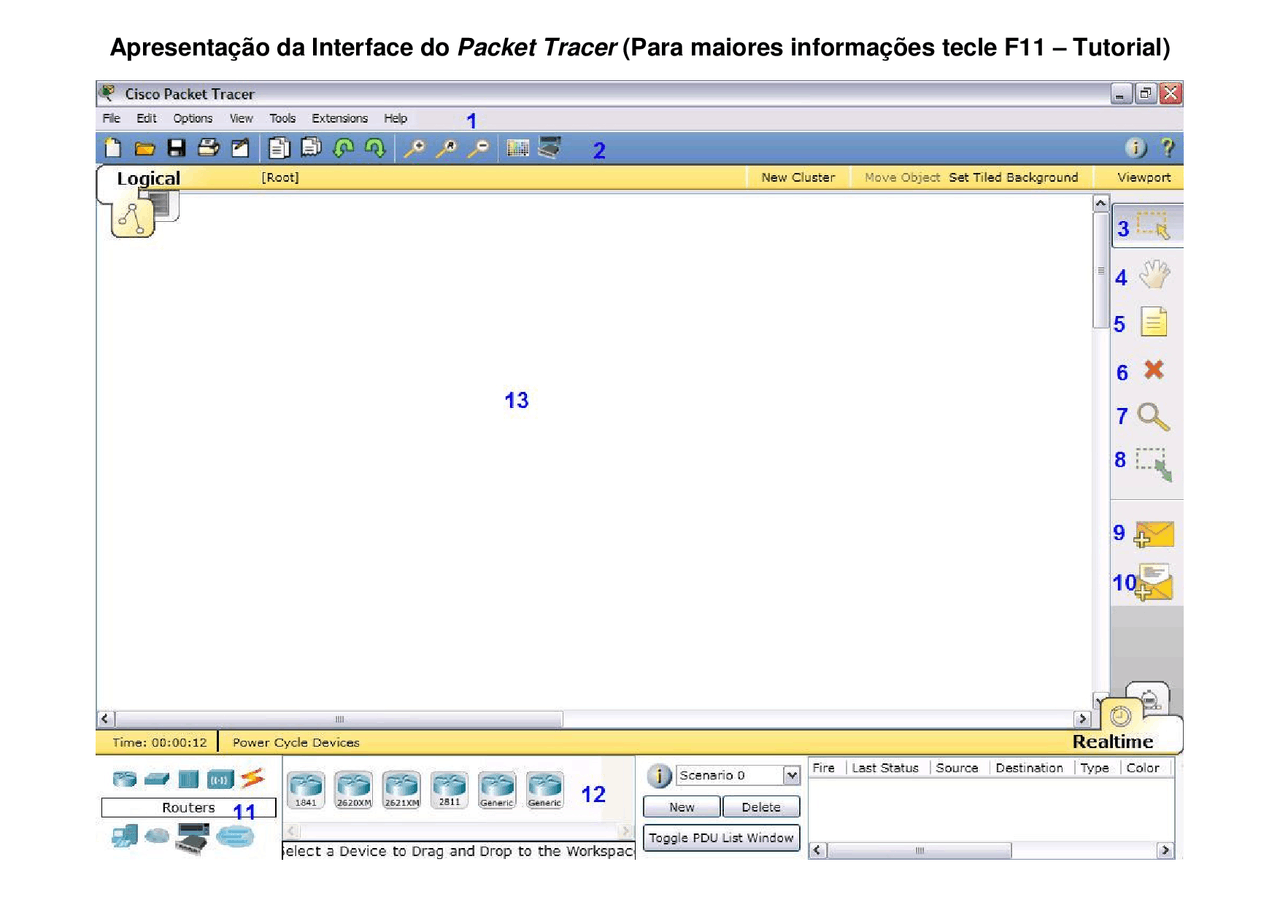

Apresentação da Interface do
Packet Tracer
(Para maiores informações tecle F11 – Tutorial)
Menu principal 2.
Menu de atalho para as opções do menu principal 3.
Ferramenta de seleção 4.
Usado para mover os dispositivos localizados na área de trabalho 5.
Inserir notas (comentários) explicativas na área de construção da rede 6.
Ferramenta de exclusão de dispositivos e notas de uma rede 7.
Utilizado para visualizar informações sobre o funcionamento de dispositivos 8.
Redimensionar o tamanho dos dispositivos da rede 9.
Pacote simples para simulação da rede 10.
Pacote mais complexo utilizado para simulação da rede 11.
Painel de seleção dos Tipos de dispositivos e meios de conexão disponíveis para construção da rede 12.
Painel de seleção dos dispositivos e meios de conexão disponíveis para construção da rede 13.
Área para a criação da rede
5. Selecione “Swicth-PT” no painel de Seleção de Dispositivos e clique na área de simulação da rede. 6. Com os dispositivos da rede inseridos na área de simulação, falta inserir no ambiente o tipo do meio utilizado na transmissão das informações. No painel de tipos de dispositivos, (11) selecione a opção “ Connections ” 7. No painel de seleção de Dispositivos (12), clique em “Cooper Straight-Through” , que corresponde ao cabo par trançado. Observe que existem outras formas de conexão de dispositivos, que serão vistas posteriormente. 8. Após selecionar o cabo para conexão dos dispositivos, clique no PC1. Como demonstrado na imagem, serão exibidas as interfaces de conexões disponíveis no dispositivo. Clique na interface de conexão “ FastEthernet ”
9. Posteriormente, clique no dispositivo Switch e selecione uma porta FastEthernet para interligar o computador. Interligue todos os computadores ao Switch. 10. Dê um duplo clique em PC0 Aba Config FastEthernet para configuração do computador (como pode ser visto na figura a seguir). Somente o endereço IP e a Máscara de sub-rede serão alterados. O endereço MAC já vem definido pelo fabricante.e não será alterado. Atribua os endereços IP 192.168.0.2, 192.168.0.3, 192.168.0.4 para os demais computadores. A máscara de sub-rede do PC0 (255.255.255.0) deve ser mantida para as demais máquinas.
