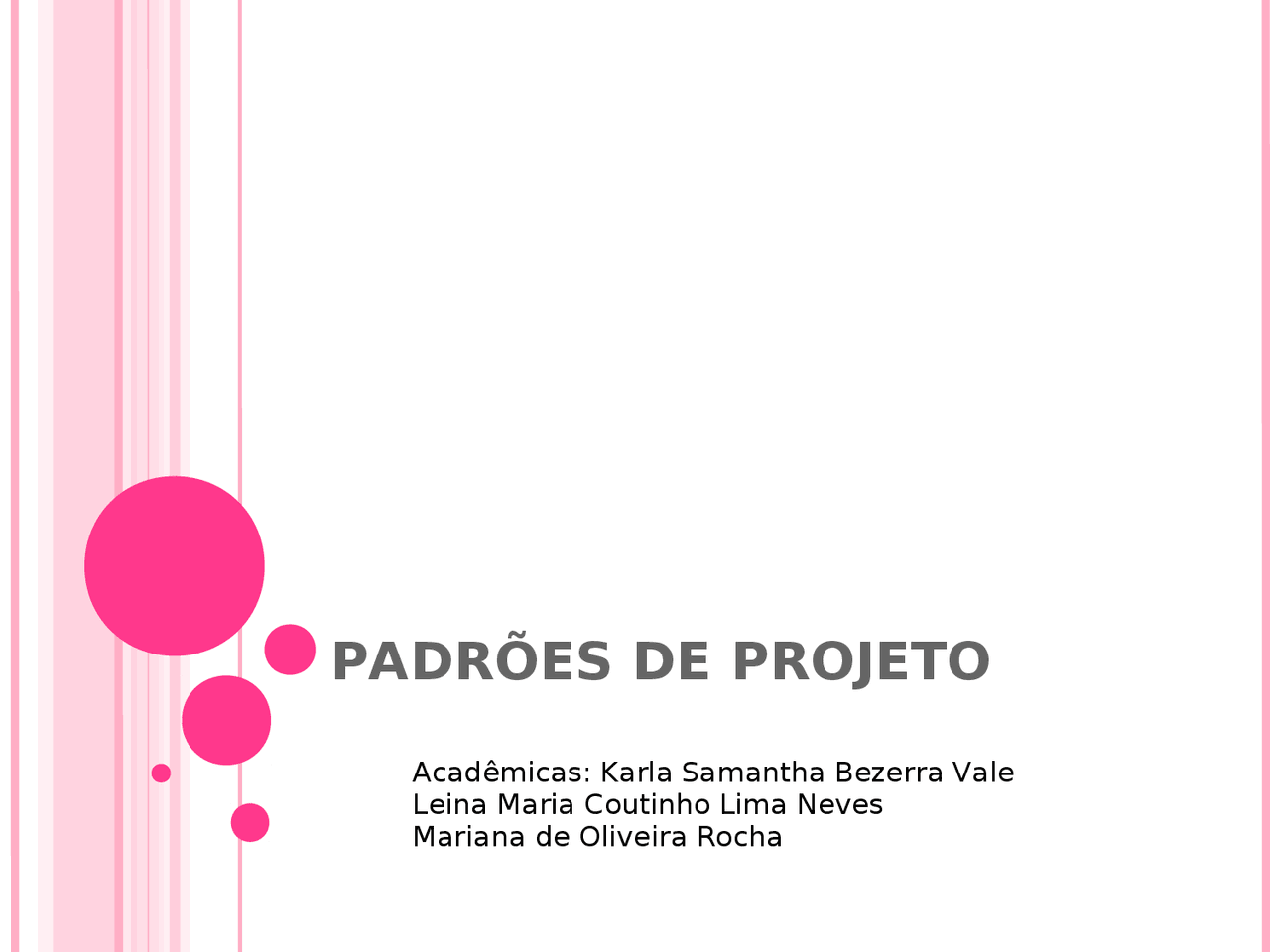

PADRÕES DE PROJETO

Acadêmicas: Karla Samantha Bezerra Vale

Leina Maria Coutinho Lima Neves

Mariana de Oliveira Rocha

AGENDA

 INTRODUÇÃO

 O QUE É UM PADRÃO?

 PADRÕES DE PROJETO

 POR QUE USAR PADRÕES DE PROJETO?

 PADRÕES GoF

 O FORMATO NOS PADRÕES GoF

 CATÁLOGO DE PADRÕES GoF

 CATEGORIA DOS PADRÕES GoF

 EXEMPLOS

 COMO OS PADRÕES GoF RESOLVEM PROBLEMAS

 PADRÕES GRASP

 CATÁLOGO DOS PADRÕES GRASP

 EXEMPLOS

 CONCLUSÃO

 REFERÊNCIAS BIBLIOGRÁFICAS

O QUE É UM PADRÃO?

 “Cada padrão descreve um problema no

nosso ambiente e o núcleo de sua solução,

de tal forma que você possa usar essa

solução mais de um milhão de vezes, sem

nunca fazê-lo da mesma maneira.”

[Alexander, 1977]

 Padrões de Projeto, Padrões Arquiteturais e

Idiomas;

PADRÕES DE PROJETO



Estrutura de um padrão:

 Nome;

 Problema;

 Solução;

 Consequências.

 Exemplo:

 Nome: Chegar a apresentação de Projeto de

Sistemas!

 Problema: Você acordou tarde. Como chegar no

horário da apresentação?

 Solução: Corra pro ponto do BASA e tente

encontrar espaço no ônibus.

 Consequências: Você vai chegar amarrotado,

suado e cansado para a apresentação.

PADRÕES GOF

Em 1995, Erich Gamma, John Vlissides, Ralph

Johnson e Richard Helm, conhecidos como

Gang of Four(Gangue dos Quatro),

escreveram o livro Design Patters – Elements

of Reusable Object- Oriented Software.

Tiveram início a partir da documentação de

soluções que obtiveram sucesso, como os

projetos de C++ e SmallTalk.

O FORMATO NOS PADRÕES GOF

 Nome e Classificação do padrão;

 Intenção e Objetivo;

 Também conhecido como;

 Motivação;

 Aplicabilidade;

 Estrutura;

 Participantes;

 Colaborações;

 Consequências;

 Implementação;

 Exemplo de Código;

 Usos Conhecidos;

 Padrões Relacionados;

CATÁLOGO DE PADRÕES DE PROJETO

 Padrões Comportamentais

• Chain of Responsibility
• Command
• Interpreter
• Iterator
• Mediador
• Memento
• Observer
• State
• Strategy
• Template Method
• Visitor

CATEGORIAS DE PADRÃO GOF

Primeiro Critério: Finalidade

• Criação: inicialização e configuração de

objetos

• Estrutural: desacoplamento entre

interface e implementação de objetos

• Comportamental: interação entre

classes e objetos e distribuição de

responsabilidades

Segundo Critério: Escopo

• De classe: Mecanismos de heranças

fixados em tempo de execução de

compilação

• De objeto: Estabelecimento em tempo

EXEMPLIFICANDO

Padrão Estrutural

• Adapter
• Uso conhecido: Adaptar a interface das

classes

EXEMPLIFICANDO

Padrão Comportamental

• Chain of Responsability
• Uso conhecido: Tratamento de eventos

de usuário

PADRÕES GRASP

 Catalogados por Graig Larman , são padrões

para atribuir responsabilidades para projetos

de software.

 O que são responsabilidades? “São contratos

ou obrigações de um tipo ou classe” [PJR 97]

 Responsabilidade não é um método.

 Classificação:

 Do tipo conhecer;

 Do tipo saber.

CATÁLOGO DOS PADRÕES GRASP

Padrões Básicos

• Creator
• Expert
• High Cohesion
• Low Coupling
• Controller

Padrões Restantes

• Polymorphism
• Pure

Fabrication

• Indirection
• Don’t Talk to

Strangers

Creator (Criador)

 Problema: Quem cria um determinado objeto

X?

 Solução: Atribua essa responsabilidade para

uma classe Y se:

 Y tiver alguma agregação ou composição com X;

 Y possui uma relação de multiplicidade de um

para muitos (1..*);

 Y possui dados de inicialização que serão

passados para X, quando este for criado;

 Y usa X.

 Consequência: Fraco acoplamento.

Creator (Criador)

Modelo Conceitual

Parcial

Criando uma Linha

de Item de Venda
