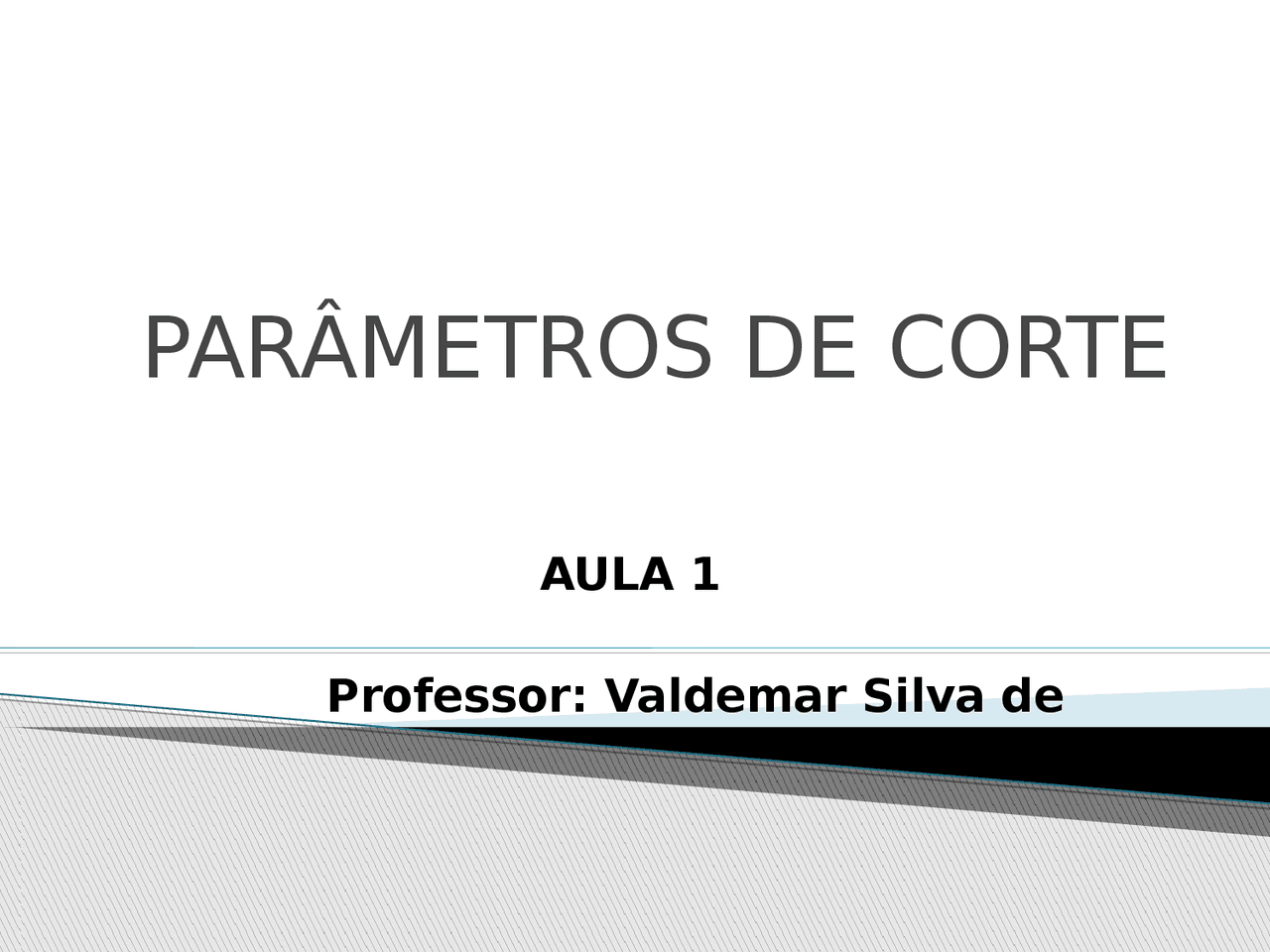

PARÂMETROS DE CORTE
AULA 1
Professor: Valdemar Silva de
Almeida
O QUE É PARÂMETROS DE
CORTE?
Fatores que influenciam os
parâmetros de corte
Do material da peça, material ou
classe da ferramenta (pastilha) e
taxa de avanço escolhida.
Vc
1000
. d. n
=
(m/mi)
FÓRMULA VELOCIDADE DE
CORTE
f = a= Avanço em mm/rot.
Rotação n (RPM):
n=
d
Vc
.
(RPM)
n = Rotação em RPM
d = Diâmetro em mm
Vc = Velocidade de corte em m/min
TEMPO DE USINAGEM?
É o tempo durante o qual a
ferramenta remove cavaco.
Sua expressão vem da
velocidade de Avanço.
A profundidade de Corte
A profundidade de corte máxima,
depende dos seguintes fatores: potência
da máquina, estabilidade, material da
peça, formato e tamanho da pastilha,
raio de ponta, quebra-cavacos, classe e
ângulo de posição.
Torneamento
p
a
2
D d
= p =
(mm)
Potência de Corte
- 75
Fc. Vc
PC =
PC = Potência de corte (cv)
η = Rendimento (%) de 0,5 até 0,
Fc = Força de corte (Kgf)
Vc = Velocidade de Corte (m/min)
Potencia do Motor :
Pm = PC/ η (cv)
EXERCÍCIOS
- Para tornear em desbaste a
peça do desenho ao lado
determine:
A velocidade de Corte ( Usar tabela )
160m/min ,Conforme tabela
A rotação da peça.
São dados:
Diâmetro inicial do Bruto = 220 mm
Material da Peça: Aço ABNT 1045
Ferramenta, Pastilha de metal duro
