AutoCAD - Primeiros Passos:
Iniciar arquivo na opção template acad.dwt
Salve o arquivo como: seunome-apto
Salve a cada 10 minutos
Criar layers adequados ao projeto.
Ex.: Paredes, Janelas, Portas, Moveis, Eixos,
Textos, Cotas, etc.
Novos layers poderão ser criados a qualquer momento
Certifique-se que os parâmetros do OSNAP e do
POLAR estão de acordo com as necessidades
As duas primeiras linhas do desenho devem estar 100%
na horizontal e vertical

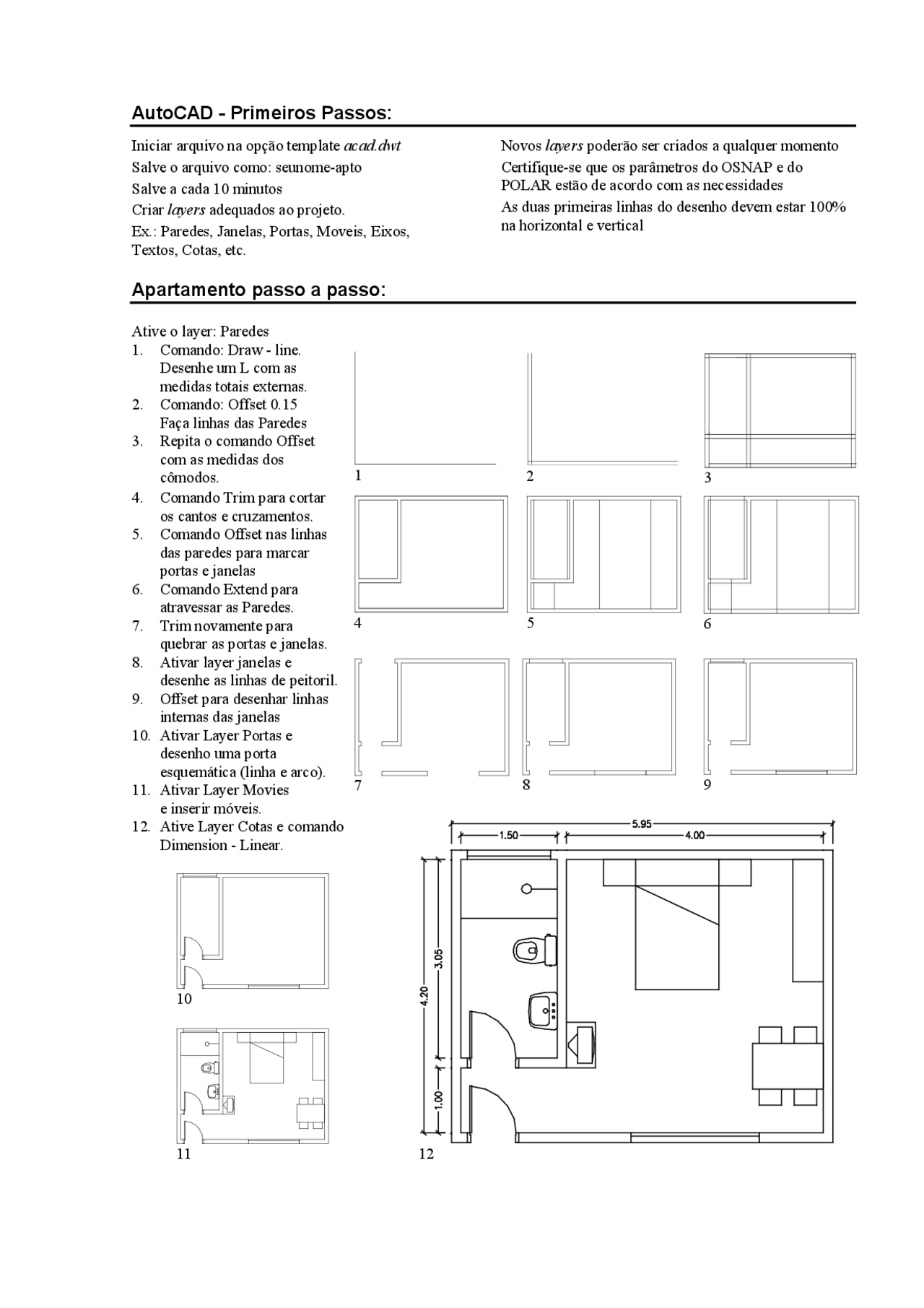

Apartamento passo a passo:
Ative o layer: Paredes
1. Comando: Draw - line.
Desenhe um L com as
medidas totais externas.
2. Comando: Offset 0.15
Faça linhas das Paredes
3. Repita o comando Offset
com as medidas dos
cômodos.
4. Comando Trim para cortar
os cantos e cruzamentos.
5. Comando Offset nas linhas
das paredes para marcar
portas e janelas
6. Comando Extend para
atravessar as Paredes.
7. Trim novamente para
quebrar as portas e janelas.
8. Ativar layer janelas e
desenhe as linhas de peitoril.
9. Offset para desenhar linhas
internas das janelas
10. Ativar Layer Portas e
desenho uma porta
esquemática (linha e arco).
11. Ativar Layer Movies
einserir móveis.
12. Ative Layer Cotas e comando
Dimension - Linear.
