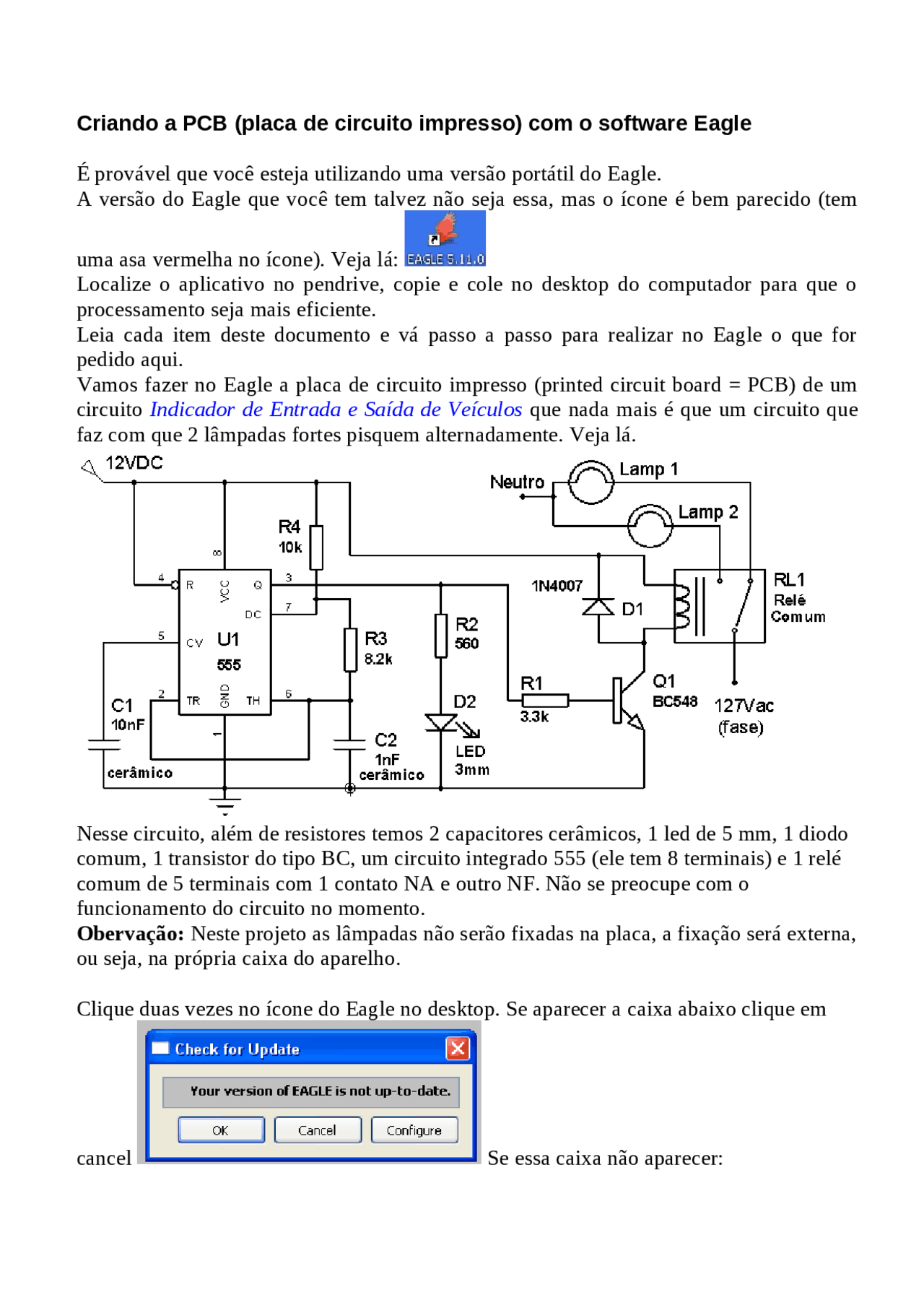

Criando a PCB (placa de circuito impresso) com o software Eagle É provável que você esteja utilizando uma versão portátil do Eagle. A versão do Eagle que você tem talvez não seja essa, mas o ícone é bem parecido (tem uma asa vermelha no ícone). Veja lá: Localize o aplicativo no pendrive, copie e cole no desktop do computador para que o processamento seja mais eficiente. Leia cada item deste documento e vá passo a passo para realizar no Eagle o que for pedido aqui. Vamos fazer no Eagle a placa de circuito impresso (printed circuit board = PCB) de um circuito Indicador de Entrada e Saída de Veículos que nada mais é que um circuito que faz com que 2 lâmpadas fortes pisquem alternadamente. Veja lá. Nesse circuito, além de resistores temos 2 capacitores cerâmicos, 1 led de 5 mm, 1 diodo comum, 1 transistor do tipo BC, um circuito integrado 555 (ele tem 8 terminais) e 1 relé comum de 5 terminais com 1 contato NA e outro NF. Não se preocupe com o funcionamento do circuito no momento. Obervação: Neste projeto as lâmpadas não serão fixadas na placa, a fixação será externa, ou seja, na própria caixa do aparelho. Clique duas vezes no ícone do Eagle no desktop. Se aparecer a caixa abaixo clique em cancel Se essa caixa não aparecer:
Dê a seguinte sequência de comandos: File NewBoard , vai aparecer uma nova janela que é a janela em que vamos trabalhar. Maximize esta janela. Aquela primeira janela ( Control Panel ) vai continuar aberta.Você não pode fechá-la. Na parte esquerda do seu monitor aparecem os diversos comandos do Eagle. Muitos deles vamos utilizar nesta nossa primeira PCB. Para acompanhar esta apostila na parte inferior do monitor você deve ficar clicando no primeiro ícone e no terceiro ícone para executar cada tarefa passo a passo. É bom, de inicio, salvar a placa de circuito impresso com um nome adequado. Vá então no menu principal em em file save as escolha um nome por exemplo: e save (salvar). Quando se projeta placas de circuito impresso é necessário saber o envólucro de cada componente. Por exemplo: O envólucro do transistor TIP42 é o TO220 ou TO220V (letra ó de oboé). Mas como saber o envólucro se no esquemático vem somente o nome do componente? Essa é a maior dificuldade de se trabalhar com aplicativos de desenvolvimento de PCIs. Para facilitar. estamos deixando uma tabela referente aos componentes que estarão sendo utilizados nessa placa. Futuramente passaremos uma tabela mais completa com muitos outros componentes muitos utilizados em placas eletrônicas. Veja lá: Vamos começar nosso projeto pegando inicialmente os componentes (envólucros). Como você pode estar utilizando o Eagle pela primeira vez, é possível que as bibliotecas de componentes não apareçam, nesse caso teremos que adicionar todas as bibliotecas. Para adicionar bibliotecas: Library use , marcar todas bibliotecas (para tal marque a primeira e use ao mesmo tempo shift setinha para baixo até ele marcar todas) e abrir Para pegar um componente use o ícone
Aproveite colega para salvar nosso projeto Agora vamos adicionar os outros componentes (capacitor, led, diodo, transistor, CI 555 e relé). Sempre usando a mesma metodologia: Para pegar um componente use o ícone Add , abrindo a caixa coloque o envólucro, clique em ok, escolha a primeira opção, etc, etc, etc... Observação 1 : No caso do led precisamos nos lembrar da correspondência de pinagem entre o componente e o envólucro. Veja. Observação 2 : No caso do diodo, mesma coisa, colocar o envólucro em correspondência com o componente. Veja. Observação 3 : No caso do transistor BC548. Veja a correspondência. Observação 4 : No caso do CI 555, lembre-se de que existe uma leitura padrão da pinagem. Veja lá: É adicionado primeiramente assim. Rotacione 3 vezes e ficará assim. Essa é uma posição que favorece o aluno novato, pois a contagem dos terminais fica:
. Note também que essa pinagem, no esquemático, está aparece com os terminais distribuídos diferentemente, o que é absolutamente normal nos esquemas eletrônicos. Precisamos, então, raciocinar um pouco para realizar adequadamente as ligações. Observação 5 : No caso do relé, é necessário identificação dos contatos NA, NF e dos terminais da bobina. Veja. Observação importante : Para que possamos ter sucesso em nosso projeto, é vital colocar os componentes na placa de circuito impresso numa localização próxima ao que vemos no esquemático. Precisamos, então, movimentar os componentes para que fiquem em posições adequadas. Para tal vamos usar o comando Mov. Para mover clique sobre o ícone , clique sobre o componente a ser movido levando-o para onde você quiser e clique novamente para fixá-lo. Veja o desenho antes da movimentação dos componentes. Vejamos novamente o esquemático original.
em seguida clique na área do desenho em 5 pontos diferentes. Na parte superior da tela aparecem parâmetros que indicam dados sobre o pad como formato, diâmetro, espessura do furo. Veja lá. Observação: Para desgrudar o pad do cursor não basta apertar a tecla Esc, aperte o comando info Esse pad é muito pequeno para o tipo de placa que estamos nos propondo a construir, vamos aumentar seu tamanho e alterar o formato para outro pad mais adequado. Clique novamente no comando info, em seguida sobre um dos pads adicionados anteriormente. Aparece então uma caixa.
. Altere o diâmetro (diameter) para 0.15 e o formato (shape) para octagonal (octagon). Vai ficar assim.
Agora faça o mesmo para os outros 4 pads, deixando-os todos iguais. Nossa placa ficou até então, assim . Aproveite colega para salvar nosso projeto É conveniente adicionarmos textos aos pads para identificação, para tal clique no ícone do texto. Vai abrir uma caixa digite +12V para acompanhar o pad superior esquerdo. e ok. O texto fica amarrado ao cursor do mouse. Clique onde quiser colocar o texto. Perceba que o texto aparece invertido. É porque estamos adicionando o mesmo do lado cobreado da placa, ao prensar o desenho na placa ele aparecerá corretamente. Para adicionar outros textos você deve dar Esc no teclado. Faça o mesmo com os outros textos. O desenho deve ficar assim.
Vamos começar pelo resistor R 4. No desenho da placa, clique com o botão direito do mouse sobre o resistor que corresponde a R 4. , aparece uma caixa e em name troque para R e ok. O componente vai ter seu nome trocado. Veja.. Faça isso com todos componentes seguindo as denominações do esquemático. Nosso desenho vai ficar assim.
Agora vamos começar a colocar as trilhas de ligação dos elementos da nossa placa. Clique no ícone da trilha. No topo da tela aparecem dados sobre a trilha Troque a espessura da trilha (width) por 0.032 que é uma espessura mais recomendável para o processo de transferência que vamos utilizar. Veja: E vamos começar a traçar as ligações. Vamos fazer inicialmente as seguintes ligações: a) pino 4 vai ligado ao pino 8 e ambos vão ligados para +12V Para tal. Clique uma vez no pino 4 arraste o mouse para direita, clique novamente para fazer a trilha no sentido vertical, clique novamente para fazer a trilha horizontal para direita e finalmente clique sobre o pino 8, Para desgrudar a linha do cursor aperte a tecla Esc. Observação: Se eventualmente ao ligar num pad aparecer a caixa abaixo, clique ok.
Aproveite colega para salvar nosso projeto Vamos agora continuar a adicionar trilhas. k) o resistor R 2 vai ligado ao anodo do led l) o catodo do led vai para terra m) o resistor R 2 vai ligado ao resistor R 1 n) pino 3 vai ligado aos resistores R 2 e R 1 Para realizar essa ligação vai passar a trilha por baixo do capacitor C 2 Vamos ver como ficou. Outras ligações. o) pino 2 vai ligado ao pino 6 para realizar essa ligação vamos colocar um jumper da seguinte forma: Adicione 2 pads de diâmetro 0.1 octagonais, ligue um pad ao pino 2 e o outro ao pino 6 como mostrado na figura
Agora vamos adicionar uma trilha mais fina na camada TOP para representar o fio do jumper a ser soldado na montagem da placa. Faça as seguintes alterações: e adicione a trilha representando o jumper. Vai ficar assim. p) o capacitor C 1 vai ligado ao pino 5. Na posição atual desse capacitor teríamos que fazer 2 jumpers, o que não seria uma solução das mais elegantes. Vamos fazer o seguinte: Mova o capacitor C 1 para próximo de C 2 conforme o desenho. Agora vamos adicionar dois pads de diâmetro 0.08 porque o espaço é pequeno para pads de diâmetro 0.1 nessa situação e vamos realizar as ligações. Obervações:
- Clique no comando adicionar linha e volte para seguinte situação
- O diâmetro 0.08 não aparece nas opções mas você pode digitar o valor Adicione as trilhas também.
Compare com o esquemático Vamos agora imprimir nossa placa. Somente vamos imprimir o lado cobreado (camada Botton). Clique primeiramente no comando Display
Abre essa caixa Clique no número 1 (Top) para desmarcá-lo e depois vá clicando nos números 19, 20, 21 etc... e mais, do 39 ao 43 e do 48 ao 52, somente deixe o números 16 (Botton), 17 (Pads) e 18 (Vias) em azul. Fica então assim Dê um Ok. Agora de os comandos File Print , aparece uma caixa Observação: Não altere qualquer dessas opções Dê um Ok novamente. Pronto, a folha do desenho da placa está pronta para ser transferida para placa. A impressão será
