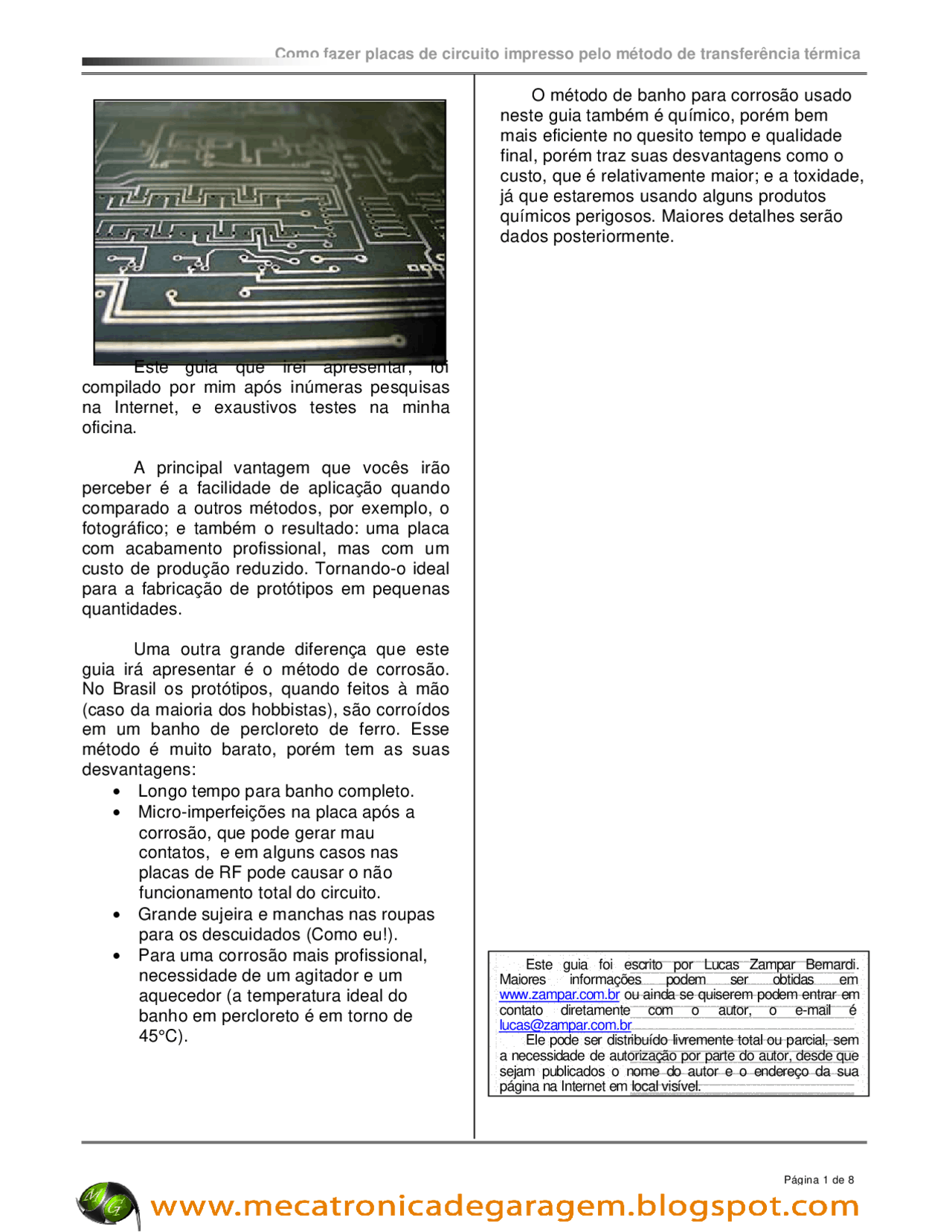

Página 1 de 8
O método de banho para corrosão usado neste guia também é químico, porém bem mais eficiente no quesito tempo e qualidade final, porém traz suas desvantagens como o custo, que é relativamente maior; e a toxidade, já que estaremos usando alguns produtos químicos perigosos. Maiores detalhes serão dados posteriormente.
Este guia que irei apresentar, foi compilado por mim após inúmeras pesquisas na Internet, e exaustivos testes na minha oficina.
A principal vantagem que vocês irão perceber é a facilidade de aplicação quando comparado a outros métodos, por exemplo, o fotográfico; e também o resultado: uma placa com acabamento profissional, mas com um custo de produção reduzido. Tornando-o ideal para a fabricação de protótipos em pequenas quantidades.
Uma outra grande diferença que este guia irá apresentar é o método de corrosão. No Brasil os protótipos, quando feitos à mão (caso da maioria dos hobbistas), são corroídos em um banho de percloreto de ferro. Esse método é muito barato, porém tem as suas desvantagens: Longo tempo para banho completo. Micro-imperfeições na placa após a corrosão, que pode gerar mau contatos, e em alguns casos nas placas de RF pode causar o não funcionamento total do circuito. Grande sujeira e manchas nas roupas para os descuidados (Como eu!). Para uma corrosão mais profissional, necessidade de um agitador e um aquecedor (a temperatura ideal do banho em percloreto é em torno de 45°C).
Este guia foi escrito por Lucas Zampar Bernardi. Maiores informações podem ser obtidas em www.zampar.com.br ou ainda se quiserem podem entrar em contato diretamente com o autor, o e-mail é [email protected] Ele pode ser distribuído livremente total ou parcial, sem a necessidade de autorização por parte do autor, desde que sejam publicados o nome do autor e o endereço da sua página na Internet em local visível.
Página 2 de 8
Primeiro passo:
Imprima o layout que deseja em papel Glossy com uma impressora a laser.
Lembre-se de colocar como opções de impressão: Qualidade tipo apresentação. (A impressora aplica mais toner na folha com uma resolução superior) Folha de alta gramatura ou transparência. (A folha passa na velocidade ideal sem ficar empenada)
Se não tiver uma impressora a laser, pode tentar imprimir o layout em uma máquina de xerox, porém a qualidade não irá ficar muito boa, devido à resolução da máquina.
Em meus testes, só obtive resultados satisfatórios usando o toner original da impressora. Os pós usados em toners recondicionados são de qualidade inferior, ou o seu ponto de fusão é maior, tornando a placa cheia de defeitos ao transferir.
Ter que imprimir a folha em modo espelhado ou não, depende da saída do programa que você usa. No meu caso não precisei espelhar (Uso o software Proteus).
É só você imprimir em uma folha sulfite normal e testar.
Segundo passo:
Com álcool isopropílico e palha de aço, limpe a placa de cobre virgem. Procure fazer movimentos circulares com a palha, mantendo-a sempre bem umedecida com álcool.
Logo após que terminar a limpeza, enxágüe a placa com água, seque-a com um pano macio (uma toalha limpa é perfeita para esse serviço) e guarde-a fora da sujeira e da poeira. Tenha certeza que não haja nenhum resquício de gordura na placa, senão o toner não irá se fixar perfeitamente, surgindo falhas.
Para não surgirem impressões digitais na placa e para sua própria segurança, recomendo que use luvas durante todo o processo. Uma luva que não incomoda muito é a de látex, usada em procedimentos cirúrgicos.
Pgina 4 de 8
Quarto passo:
Primeiramente posicione o papel glossy com a impresso no mesmo lado da face da placa de cobre.
Aquea o ferro de passar roupa temperatura suficiente para derreter o toner. No meu ferro coloco na posio “Poli ster”, que est quase no mximo do termostato.
Depois de aquecido, passe o ferro sobre os quatros cantos da placa para que o papel fique previamente fixado. Aps isso comece a passar o ferro em movimentos circulares, do centro para as bordas.
Lembre-se de reforar com os lugares onde existam muitas trilhas ou trilhas muito grossas.
Um dos segredos na aplicao do glossy
voc no apertar muito o ferro, mas sim esquentar todo o conjunto (papel + placa) bastante e igualmente.
Com o tempo voc pega prtica e no perde nenhuma placa!
Quinto passo:
Aps aplicar o ferro sobre a placa, espere alguns minutos at que ela fique na temperatura que voc consiga toc-la.
Coloque a placa em um vasilhame com gua o suficiente para que ela fique completamente submersa.
Deixe de molho durante 5 minutos. Voc ir reparar que a gua comear a penetrar no papel, isso um bom sinal, pois ela est comeando a dissolver o glossy.
Página 5 de 8
Sexto passo:
Após a placa ficar de molho, escolha um canto dela e comece a puxar com o sentido de 45°, como se estivesse indo contra as trilhas (observe a figura).
Isso é uma precaução pra que elas não se rompam durante a retirada do papel.
O segredo nessa etapa é que você vá puxando lentamente o papel, pois conforme ele vai saindo, a água vai penetrando no glossy e dissolvendo-o, facilitando ainda mais a remoção da folha.
Sétimo passo:
Como pode ver a placa ficou quase perfeita, mas algumas vezes ficam restos de glossy nela e outras vezes é necessário dar um retoque com caneta em algumas trilhas que falharam.
Para limpar o glossy, use uma estopa molhada com água e detergente, passe levemente sobre a placa (veja a figura abaixo), para não forçar as trilhas podendo chegar até a rompê-las.
Pgina 7 de 8
Placa corroída!
Agora sim a ela ficou impecvel!
S falta fazer a furao e aplicao da mscara de componentes se voc quiser.
Fazendo a furação
Irei dar a dica de como fao a furaco da placa aqui, pois tenho uma furadeira de bancada em minha oficina.
Coloque uma luz contra a placa e ento todas as trilhas ficaram visveis (veja a figura acima).
O segredo para que o furo no “rache” do lado oposto, furar com uma rotao em torno de 2500 RPM.
Para quem quiser saber, a espessura da broca que eu uso de 0,9 mm, de ao rpido.
Pgina 8 de 8
Marca dos materiais usados:
Sempre existem pessoas que gostam de saber quais as marcas dos materiais que eu obtive sucesso, ento a est a lista:
Impressora Laser Samsung ML 1710 com o toner original
Papel glossy A4 linha InkJet Special – fabricante SISTEM (http://www.sistem.com.br)
Aplicação da máscara de componentes
O m todo usado para aplicar a mscara de componentes o mesmo usado para aplic-la ao lado cobreado da placa. (veja do 4 ao 7 passo).
Eu uso uma luminria por debaixo da placa para que eu possa alinhar perfeitamente a mscara antes de eu aplic- la.
cido muritico – U2 Limpo
Perxido de hidrognio – Eletrochenamical
lcool isoproplico - Kitbrs
Considerações finais
Espero que vocs tenham gostado desse pequeno guia. claro que ele no ir responder todas as suas dvidas, mas grande parte delas ou pelo menos ser um ponto de partida. No exite em me mandar um e-mail contanto seus sucessos, fracassos ou dvidas, tenha certeza que eu tentarei respond-lo!
Sucessos e um grande abrao,
José Caetano de Souza Neto www.mecatronicadegaragem.blogspot.com
