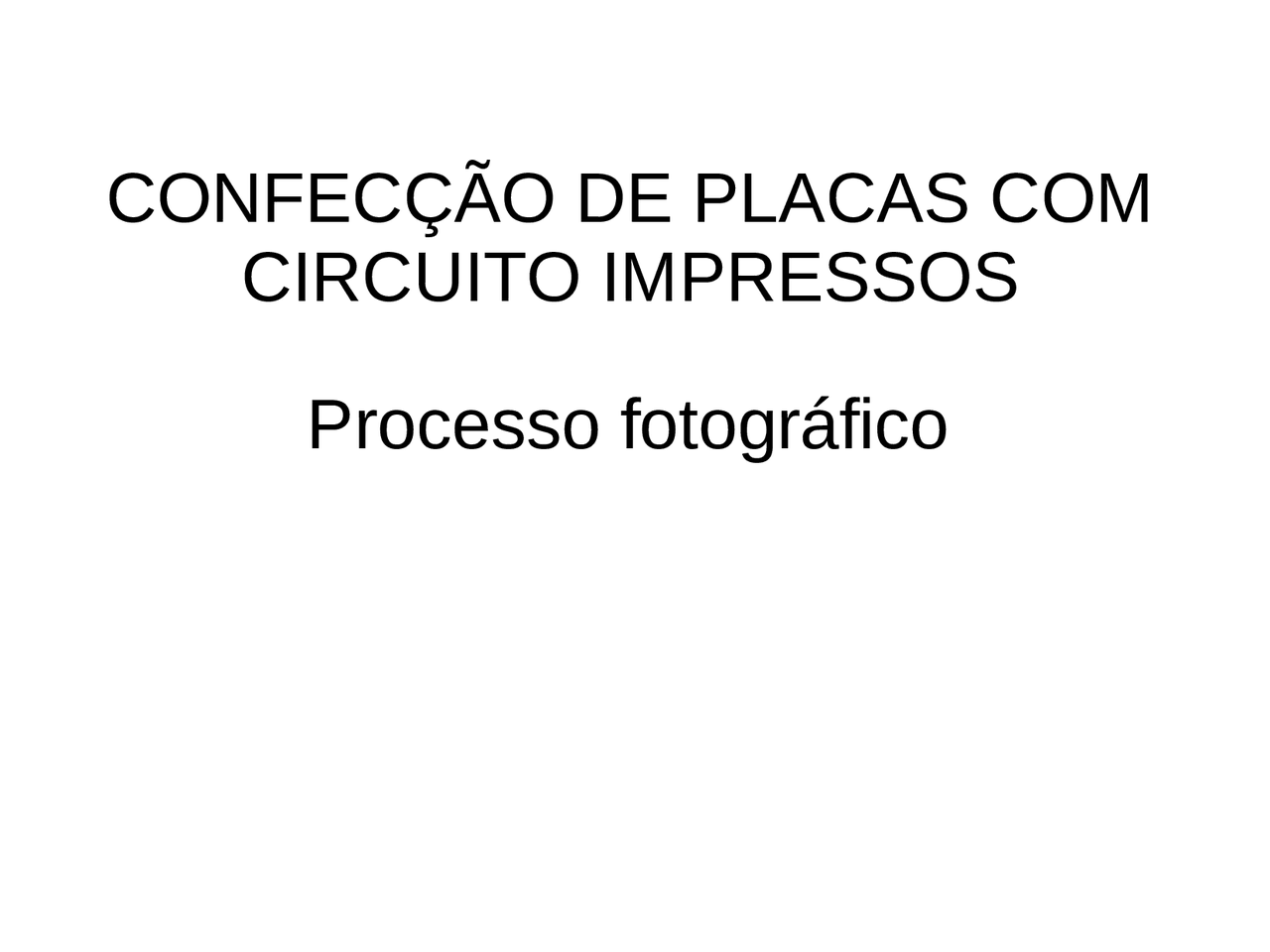

CONFECÇÃO DE PLACAS COM

CIRCUITO IMPRESSOS

Processo fotográfico

●

Confeccionar placas de circuito impresso

por processo fotográfico requer,

normalmente, equipamentos e materiais

caros.

●

Este método é bem barato e que dá

resultados bastante razoáveis utilizando

materiais facilmente encontrados no

mercado.

●

Só iremos precisar de um tubo (40g) de

cola branca - à base de PVA - e um pouco

de dicromato de potássio, além dos

elementos tradicionalmente necessários.

PREPARO DA SOLUÇÃO

● Consiga um pouco de dicromato de potássio (K2Cr2O7) - encontrado em casas de material de silk screen - e prepare uma solução saturada deste sal em água. (Para quem perdeu esta aula de química do colegial, lá vai: 1 colher de sobremesa de sal em um tubo de filme fotográfico cheio de água. Chacoalhe até cansar e mesmo assim ficará um pouco de sal no fundo). CUIDADO AO MANUSEAR POIS PRODUTOS COM CROMO SÃO TÓXICOS. TOME AS PRECAUÇÕES NECESSÁRIAS! Adicione aproximadamente 1 ml desta solução num tubo (40g) de cola branca. Misture bem.

Pinte uma fina camada desta cola sobre a placa de circuito impresso virgem e deixe secar por completo numa gaveta ou outro local escuro.

COLOCAÇÃO DO DESENHO DO

CIRCUITO

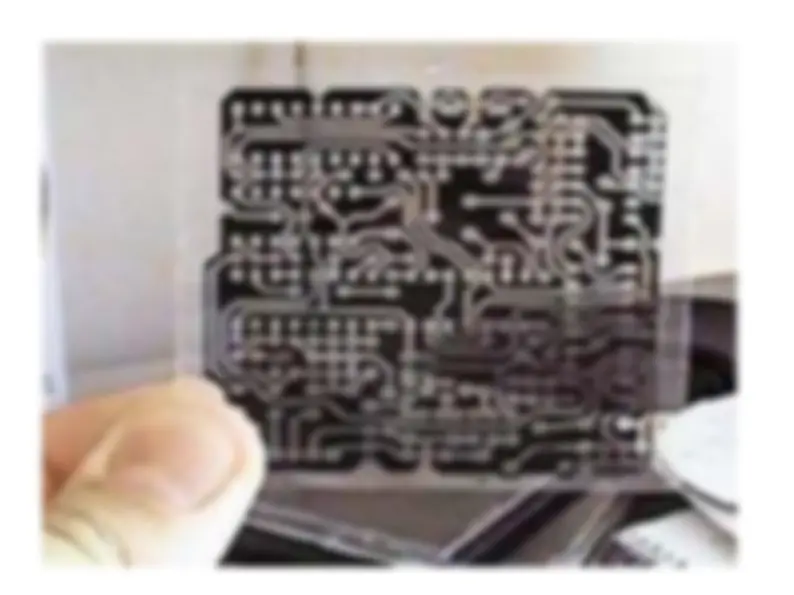

● Coloque o desenho sobre a placa - com a face pintada em contato com a placa - e prenda-os entre duas placas de vidro e exponha o conjunto ao sol por aproximadamente 2 minutos. O tempo variará conforme a concentração da solução e da luz solar. Apenas as porções da cola que receberão sol polimerizarão num composto não-solúvel em água.

● E aqui está a placa pronta para furação e montagem. Às vezes é necessário alguns retoques antes da corrosão, mas todo cuidado é pouco. Use um estilete bem afiado e cuidado para não erguer as trilhas pois assim o percloreto entra por baixo da cola e fura a trilha. Um doce para quem achar um lugar onde isso ocorreu na placa ao lado.

PROBLEMAS QUE PODEM OCORRER

● No caso do resultado não ficar "de acordo", experimente variar a concentração de dicromato ou a exposição à luz solar. Uma maneira prática é fazer várias placas iguais e expo-las por tempos diferentes para verificar qual deu melhor resultado. Excesso de luz ou cola com muito sal. Até a porção que não tomou luz secou. Desenho do lado errado. O toner deve ficar virado para baixo, em contato com a placa para não "vazar" luz.

MÉTODO 2

● Este método requer um pouco mais de materiais, mas também é eficiente:

Lista de ingredientes

●

Uma impressora laser (só funciona com

laser! Talvez com máquinas copiadoras

também funcione, não testei) UPDATE: As

máquinas copiadoras. Funcionar funciona,

mas o toner não descola completamente do

papel na hora de fazer a plaquinha...

●

Folhas de papel A4 tipo "PHOTOPAPER". As

melhores marcas são: EPSON PHOTO

PAPER e KODAK Photo Paper!

●

Um bom ferro de fazer placas.

O segundo passo é você comprar placas de FENOLITE (ou fibra, mais caras). As eletrônicas vendem e geralmente uma de 15cm x 10cm custa uns 3 reais e você pode cortá-la e fazer várias placas menores conforme seus projetos. A foto abaixo mostra um pedaço desta placa EM CIMA DE UMA FOLHA DE GLOSSY PAPER (note o brilho do papel e procure por algo mais ou menos assim). NOTE que a placa que estou usando É MUITO MAIOR do que o necessário, apenas para demonstrar o processo.

Note que após a impressão, CORTE o papel neste formato mais ou menos (comprido). Procure fazer a impressão NO CENTRO da folha para poder fazer isto.

Usando bombril, limpe a plaquinha cobreada para remover todo o óxido de cobre e depois disto limpe a placa com Álcool Isopropílico para remover todo tipo de gordura. Serve álcool comum também.
