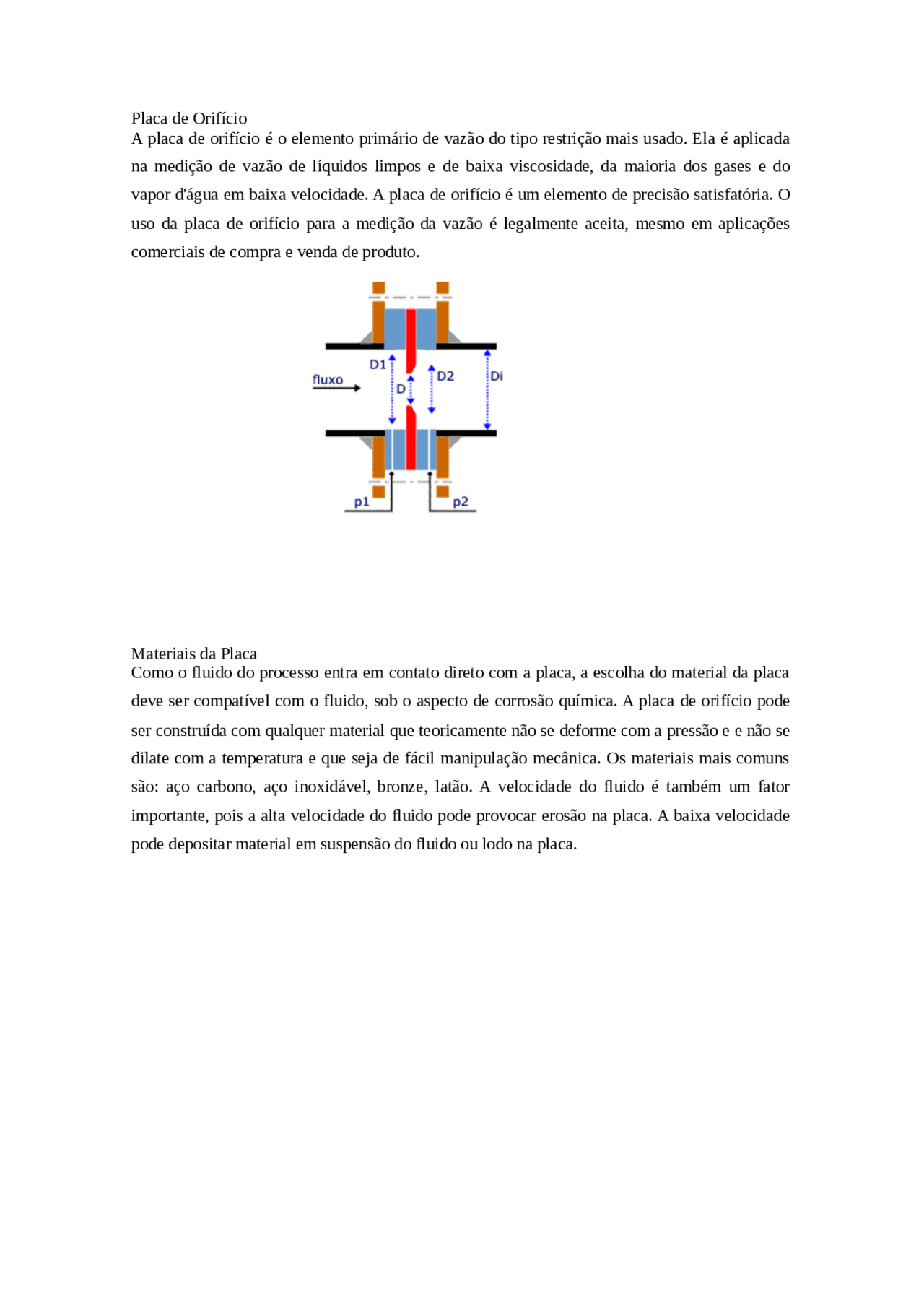

Placa de Orifício
A placa de orifício é o elemento primário de vazão do tipo restrição mais usado. Ela é aplicada
na medição de vazão de líquidos limpos e de baixa viscosidade, da maioria dos gases e do
vapor d'água em baixa velocidade. A placa de orifício é um elemento de precisão satisfatória. O
uso da placa de orifício para a medição da vazão é legalmente aceita, mesmo em aplicações
comerciais de compra e venda de produto.
Materiais da Placa
Como o fluido do processo entra em contato direto com a placa, a escolha do material da placa
deve ser compatível com o fluido, sob o aspecto de corrosão química. A placa de orifício pode
ser construída com qualquer material que teoricamente não se deforme com a pressão e e não se
dilate com a temperatura e que seja de fácil manipulação mecânica. Os materiais mais comuns
são: aço carbono, aço inoxidável, bronze, latão. A velocidade do fluido é também um fator
importante, pois a alta velocidade do fluido pode provocar erosão na placa. A baixa velocidade
pode depositar material em suspensão do fluido ou lodo na placa.
