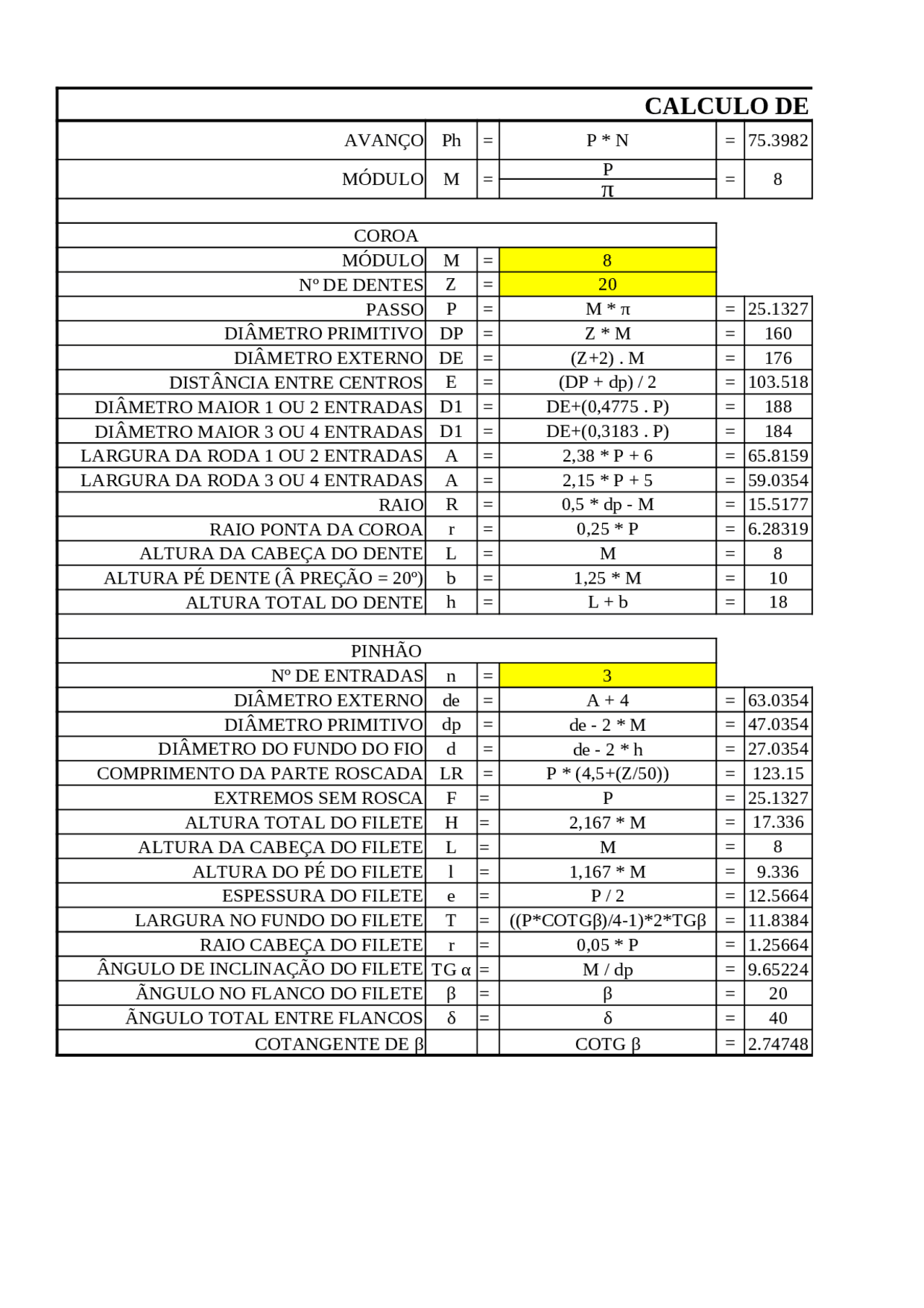

CALCULO DE ENGRENAGEM COROA E PINÃO
AVANÇO Ph = P * N = 75.3982
MÓDULO M =
P
= 8
π
COROA
MÓDULO M = 8
Nº DE DENTES Z = 20
PASSO P = M * π = 25.1327
DIÂMETRO PRIMITIVO DP = Z * M = 160
DIÂMETRO EXTERNO DE = (Z+2) . M = 176
DISTÂNCIA ENTRE CENTROS E = (DP + dp) / 2 = 103.518
DIÂMETRO MAIOR 1 OU 2 ENTRADAS D1 = DE+(0,4775 . P) = 188
DIÂMETRO MAIOR 3 OU 4 ENTRADAS D1 = DE+(0,3183 . P) = 184
LARGURA DA RODA 1 OU 2 ENTRADAS A = 2,38 * P + 6 = 65.8159
LARGURA DA RODA 3 OU 4 ENTRADAS A = 2,15 * P + 5 = 59.0354
RAIO R = 0,5 * dp - M = 15.5177
RAIO PONTA DA COROA r = 0,25 * P = 6.28319
ALTURA DA CABEÇA DO DENTE L = M = 8
ALTURA PÉ DENTE (Â PREÇÃO = 20º) b = 1,25 * M = 10
ALTURA TOTAL DO DENTE h = L + b = 18
PINHÃO
Nº DE ENTRADAS n = 3
DIÂMETRO EXTERNO de = A + 4 = 63.0354
DIÂMETRO PRIMITIVO dp = de - 2 * M = 47.0354
DIÂMETRO DO FUNDO DO FIO d = de - 2 * h = 27.0354
COMPRIMENTO DA PARTE ROSCADA LR = P * (4,5+(Z/50)) = 123.15
EXTREMOS SEM ROSCA F = P =25.1327
ALTURA TOTAL DO FILETE H = 2,167 * M = 17.336
ALTURA DA CABEÇA DO FILETE L = M = 8
ALTURA DO PÉ DO FILETE l = 1,167 * M =9.336
ESPESSURA DO FILETE e = P / 2 =12.5664
LARGURA NO FUNDO DO FILETE T = ((P*COTGβ)/4-1)*2*TGβ =11.8384
RAIO CABEÇA DO FILETE r = 0,05 * P =1.25664
ÂNGULO DE INCLINAÇÃO DO FILETE TG α = M / dp =9.65224
ÃNGULO NO FLANCO DO FILETE β = β =20
ÃNGULO TOTAL ENTRE FLANCOS δ = δ =40
COTANGENTE DE β COTG β =2.74748
