As propriedades físicas do ar compresso, incluindo sua difusibilidade, compressibilidade, expansibilidade e custos. Além disso, discute os sistemas hidráulicos e pneumáticos, focando no último e detalhando sua estrutura básica, composta por uma fonte de energia, elementos de entrada de sinal, processamento, controle final e dispositivos de atuação.
Tipologia: Resumos
1 / 6
Esta página não é visível na pré-visualização
Não perca as partes importantes!

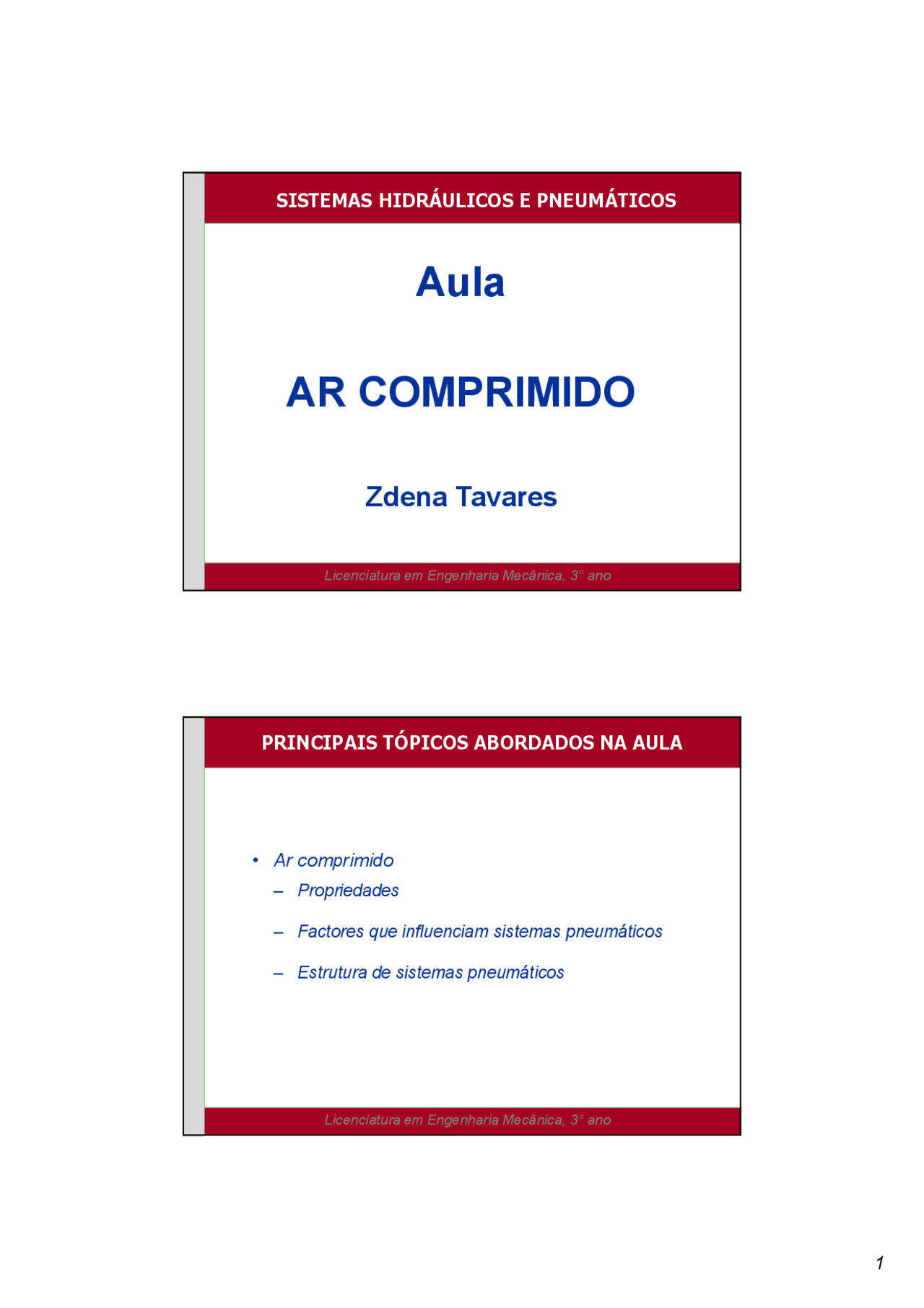

SISTEMAS HIDRÁULICOS E PNEUMÁTICOS
AR COMPRIMIDO
AR COMPRIMIDO
AR COMPRIMIDO PROPRIEDADES DO AR COMPRIMIDO Custo Baixos custos, pois o ar comprimido encontra-se em quantidades praticamente ilimitadas na natureza. Transporte Facilmente transportável através de tubagens, mesmo para longas distâncias. Armazenamento Facilmente armazenável nos locais de utilização em reservatórios de pressão móveis ou fixos. Facilidade de transporte. Variações de temperatura Durante realização de trabalho relativamente insensível às variações de temperatura. Segurança Não existe perigo de explosão ou incêndio. Limpeza Limpo e isento de poluentes atmosféricos, pois, antes da utilização é sujeito um processo de limpeza. O ar, que eventualmente escapa das tubagens ou outros elementos inadequadamente vedados, não polui o ambiente. Esta limpeza é uma das exigências, por exemplo, na indústria alimentar, têxtil e química. Economia Elementos de trabalho são de construção simples e económica. Ausência de protecções custosas contra explosão ou risco de incêndio. Velocidade O ar comprimido é o meio de trabalho mais rápido, permitindo atingir elevadas velocidades de funcionamento oscilando entre 0,5 a 2 m/s (movimento rectilíneo) o que corresponde a 500. rpm (movimento giratório) em turbinas pneumáticas. Regulação Velocidades e forças de trabalho dos elementos facilmente reguláveis e sem escala.
AR COMPRIMIDO FACTORES QUE INFLUENCIAM OS SISTEMAS PNEUMÁTICOS Preparação O ar comprimido requer a eliminação de impurezas e de humidade porque provocam desgastes nos elementos pneumáticos. Fiabilidade Não é possível manter uniforme e constante as velocidades dos cilindros e motores mediante uso do ar comprimido. Forças O ar comprimido é económico até uma determinada força, limitado pela pressão normal de trabalho (7 bar) e também pelo curso e velocidade. O limite está fixado entre os 20.000 e 30.000 N (2.000 a 5.000 kgf). Escape de ar O escape do ar comprimido é ruidoso. Com o desenvolvimento de silenciadores, este problema está actualmente solucionado, com uma redução de aproximadamente 70%. Perda de carga por vazamentos Representa o escape de ar que ocorre nas tubagens onde existem orifícios com vazamentos. Os vazamentos merecem uma atenção especial, pois desperdiçam grande quantidade de energia. Na prática é impossível eliminar totalmente os vazamentos de um sistema, no entanto ele não deve exceder a 5% da capacidade instalada. Custos O ar comprimido é uma fonte de energia cara. Para cada unidade de ar gerada aproximadamente de 7 a 10 unidades eléctricas são gastas! O alto custo da energia produzida está em grande parte compensado pelos preços vantajosos dos elementos e pela elevada rentabilidade do ciclo de trabalho.
SISTEMAS PNEUMÁTICOS
ESTRUTURA BÁSICA DE UM CIRCUITO PNEUMÁTICO
