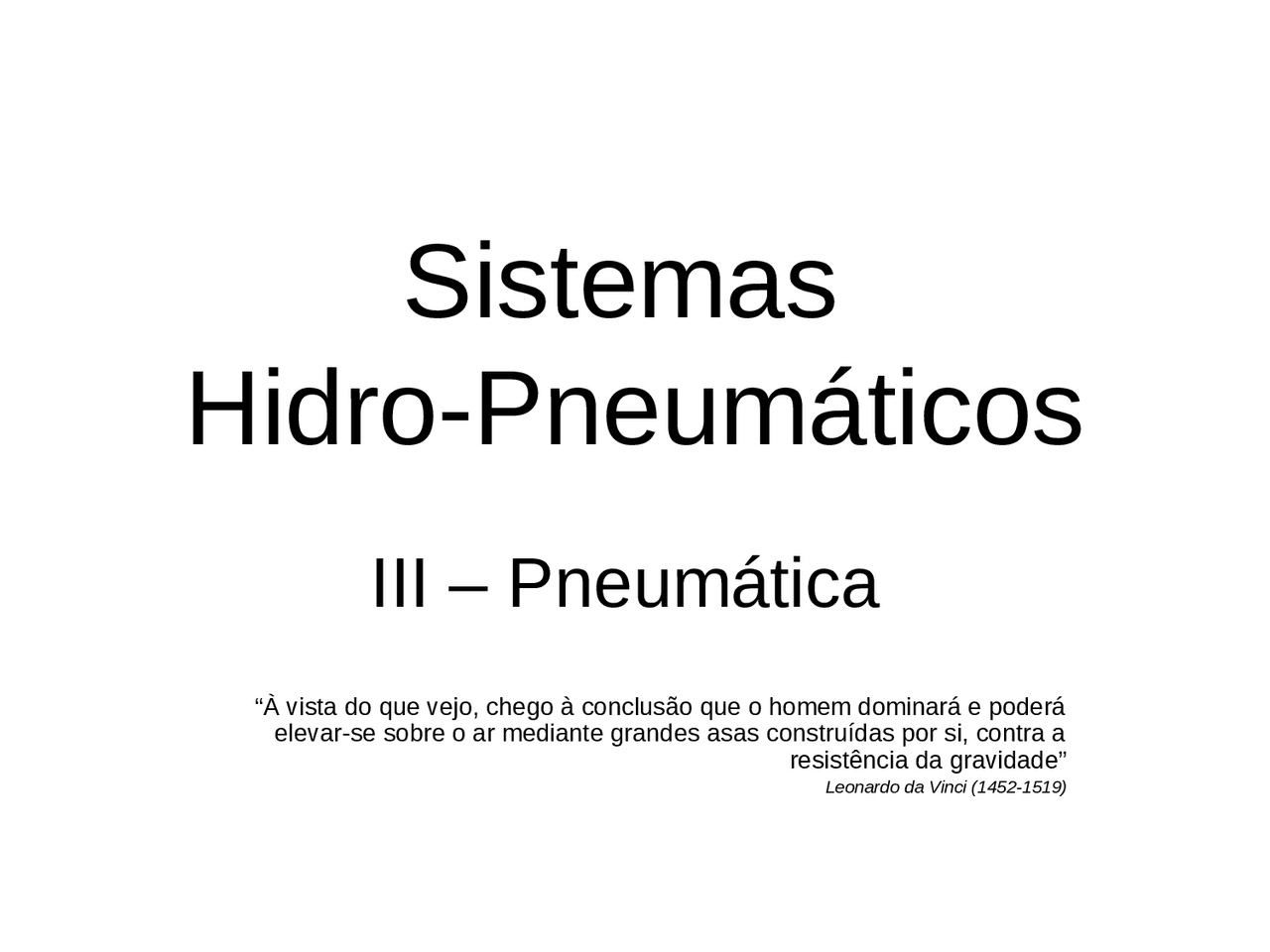

Sistemas
Hidro-Pneumáticos
III – Pneumática
“À vista do que vejo, chego à conclusão que o homem dominará e poderá elevar-se sobre o ar mediante grandes asas construídas por si, contra a resistência da gravidade” Leonardo da Vinci (1452-1519)
1. Definição
- (^) Termo pneumática é derivado do grego Pneumos ou Pneuma (respiração, sopro).
- (^) Pneumática é o ramo da Física que estuda a dinâmica e os fenômenos físicos relacionados com os gases ou vácuos, ou
- (^) É o estudo da conservação da energia pneumática em energia mecânica, através dos respectivos elementos de trabalho.
- (^) Nos dias atuais Martelete ou Perfuratriz Suspensão a ar (automóveis)
- (^) Turbocompressor
3. Características do Ar Comprimido (AC)
- (^) Incolor, insípido e inodoro;
- (^) Compressibilidade o ar permite reduzir o seu volume qdo sujeito à uma Fext. Ar submetido a um volume inicial Vo Ar submetido a um volume final Vf F Vf < Vo 1 2
- (^) Elasticidade o ar retorna ao seu V o ao cessar a Fext F Ar submetido a um volume inicial Vo Ar submetido a um volume final Vf 1 2 Vf > Vo
- (^) Expansibilidade o ar ocupa totalmente o volume de qq recipiente, adquirindo o seu formato. Com o recipiente contendo ar, a válvula está fechada A válvula é aberta e o ar expande, assumindo o formato dos recipientes, porque não possui forma própria
- (^) Peso do ar = 1,293 x 10-3kgf (1 litro de ar a 0 o C e ao nível do mar) 2 balões iguais cheios de ar, hermeticamente fechados, nas mesmas P e T balança em equilíbrio Retira-se o ar de um dos balões com bomba de vácuo Com a falta de ar, há o desequilíbrio da balança
- Vantagens e Limitações do Ar
- (^) Vantagens
- ↑ produção com ↓ investimento;
- ↓ custo operacional com ↑ produtividade;
- robustez dos componentes pneumáticos (insensíveis a vibrações e golpes);
- fácil manutenção;
- fácil implantação;
- resistência a ambientes hostis (poeira, atmosfera corrosiva, submersão em líquidos, ∆T e ∆UR);
- simples manipulação (operários não tão especializados);
- segurança (P moderadas tornam seguros e evitam explosões);
- ↓ acidentes (sem fadiga com operações repetitivas).
- (^) Limitações
- ar exige boa preparação p/ realizar o trabalho proposto: eliminação de impurezas e umidade;
- componentes projetados p/ Pmáx = 1724 kPa (17 bar) com forças pequenas não dá p/ extrudar materiais (p.ex);
- Velocidades muito ↓ difíceis de obtenção uso de sistemas mistos (H e P);
- devido ↑ compressibilidade impossível paradas intermediárias e V uniformes;
- poluidor sonoro com exaustões tem que usar silenciadores nos orifícios de escape.
6. Compressores
- (^) Definição: máquinas que ↑P de um certo Var, da Patm a uma detP, exigida nos trabalhos realizados pelo AC.
- (^) Simbologia Simbologia
- (^) Parâmetros importantes:
- Curso do pistão (cp) → deslocamento linear total do pistão;
- Rotação nominal da máquina;
- Deslocamento do pistão (Vp)→ Vbruto real deslocado pelo pistão a uma rpm nominal específica (unidade → cfm (ft^3 /min));
- Capacidade real (Vr)→ qtde de ar real comprimida e distribuída ao sistema de descarga numa dada rpm e P (unidade → cfm);
- Eficiência volumétrica → ηv = Vr / Vp
- (^) Tipos: (^) Compressores Deslocamento Positivo Deslocamento Dinâmico (Turbo-compressor) Êmbolo – Curso Linear Rotativo Radial Axial Êmbolo Membrana Multicelular de Palhetas Parafusos Helicoidais Roots
6.1 Compressores de Curso Linear a) Compressor de Êmbolo
- (^) É o mais utilizado hoje;
- (^) Apropriado p/ ↓, méd e ↑P;
- (^) P de 100 kPa a milhares kPa. Ciclo de trabalho de um compressor de pistão de simples efeito
