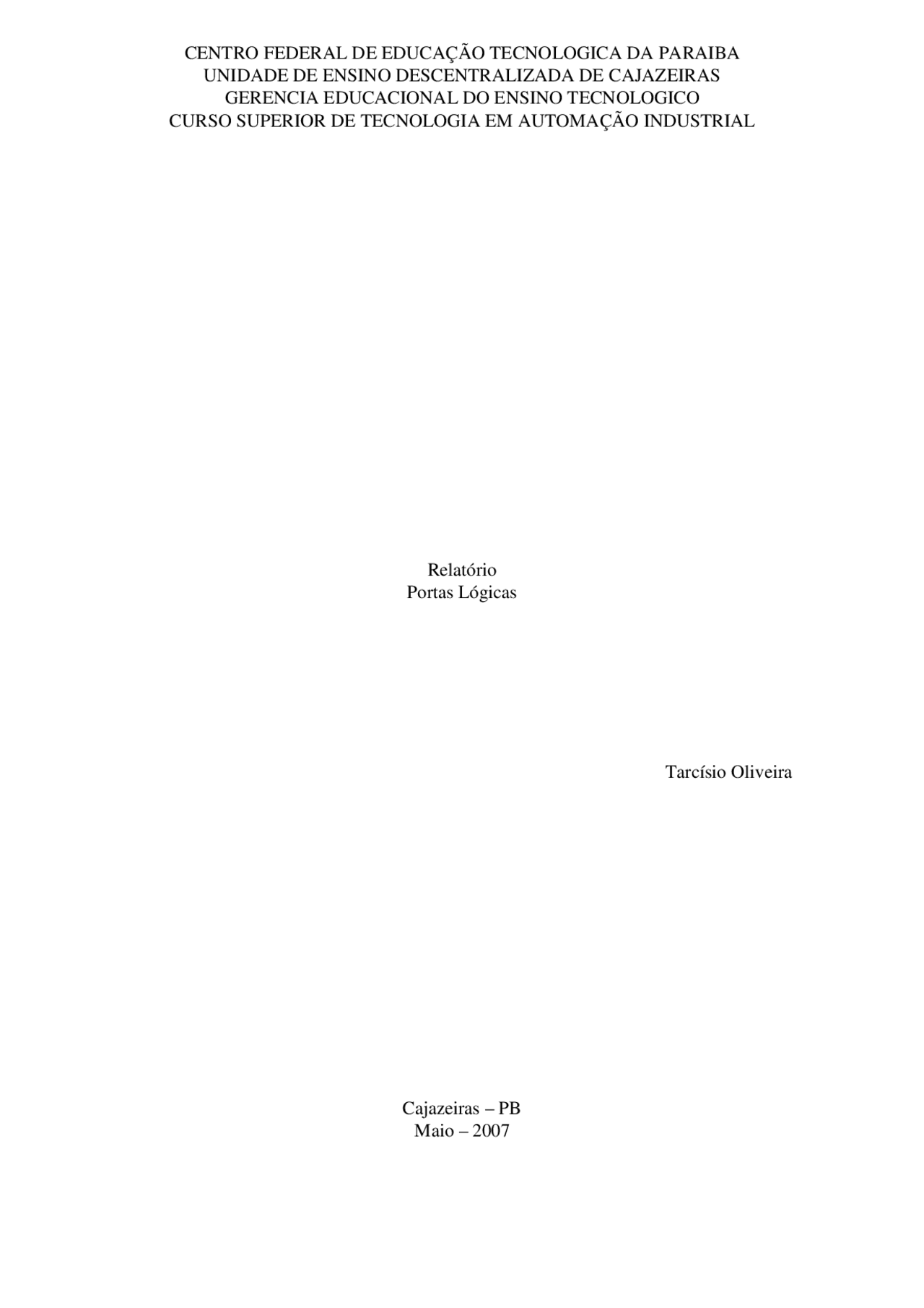

CENTRO FEDERAL DE EDUCAÇÃO TECNOLOGICA DA PARAIBA
UNIDADE DE ENSINO DESCENTRALIZADA DE CAJAZEIRAS
GERENCIA EDUCACIONAL DO ENSINO TECNOLOGICO
CURSO SUPERIOR DE TECNOLOGIA EM AUTOMAÇÃO INDUSTRIAL
Relatório Portas Lógicas Tarcísio Oliveira Cajazeiras – PB Maio – 2007
Centro Federal de Educação Tecnológica da Paraíba Unidade de Ensino Descentralizada de Cajazeiras Gerencia Educacional do Ensino Tecnológico Aluno: Tarcísio Oliveira de Moraes Júnior Experimento: Portas Lógicas NOR, AND e OR
- Objetivos Este relatório tem o objetivo de estudar a partir de praticas experimentais as Funções Lógicas NOR, AND e OR, também conhecidas respectivamente como Funções ou – invertida (NOT + OR), produto (E) e soma (OU). Utilizar ferramentas como: diagramas lógicos, tabelas da verdade, diagramas elétricos construídos a partir de uma montagem experimental com Circuitos Integrais (CI) digitais da família TTL.
- Material Utilizado
- Módulo de treinamento Kit Didático (MK. 904);
- CI: 74LS
- CI: 74LS
- CI: 74LS
- Resumo da Teoria Um sinal é dito digital quando varia bruscamente no tempo. Essa variação estabelece uma marcação de uma quantidade finita de valores dentro de um intervalo qualquer. Com isto qualquer instrumento que indique variáveis por meio de números ou dígitos é exemplo de dispositivo digital. Os circuitos digitais operam informações com base no processo de tomada de decisões em dois níveis: nível alto e nível baixo, também chamada de nível lógico 1 (um) e nível lógico 0 (zero) como um estado de uma chave aberta ou fechada, em analise lógica, verdadeiro ou falso, ligado ou desligado respectivamente, criando – se um raciocínio lógico de operação. Uma vez que os computadores processam essas lógicas, devem – se criar procedimentos e modelos que possam ser interpretados por eles. Cada nível estabelece um valor de tensão, dependendo da tecnologia empregada. Uma variável é a representação literal de uma sentença lógica. Tal representação facilita a manipulação da sentença, uma vez que pode ser tratada por um símbolo que a representa em todas as situações. Sendo assim, enquanto os circuitos analógicos operam por meio do sistema decimal de unidades, o digital opera pelo sistema binário, onde este tem maior confiabilidade em seus resultados.
- 2ª Montagem: Porta AND de três entradas a. Descrição do Funcionamento A porta AND implementa a função lógica produto, ou seja, o valor da saída é o produto das três entradas. Essa porta pode ser representada pelo diagrama lógico, pela tabela da verdade e pela expressão lógica mostrados em seguida, respectivamente: Tabela da Verdade Diagrama Lógico b. Diagrama Elétrico
A B C S
S = (A. B). C
Expressão Lógica
S
C
A
B
c. Verificação do Funcionamento A B C S 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 Tabela da Verdade
- 3ª Montagem: Porta OR de quatro entradas a. Descrição do Funcionamento A porta OR implementa a função lógica soma, ou seja, o valor da saída é a soma das quatro entradas. Essa porta pode ser representada pelo diagrama lógico, pela tabela da verdade e pela expressão lógica mostrados em seguida, respectivamente: Diagrama Lógico
S = (A + B) + (C + D)
Expressão Lógica
A
B
D
C S
