Prática 3 de Eletrônica Analógica
Tipologia: Exercícios
1 / 8
Esta página não é visível na pré-visualização
Não perca as partes importantes!

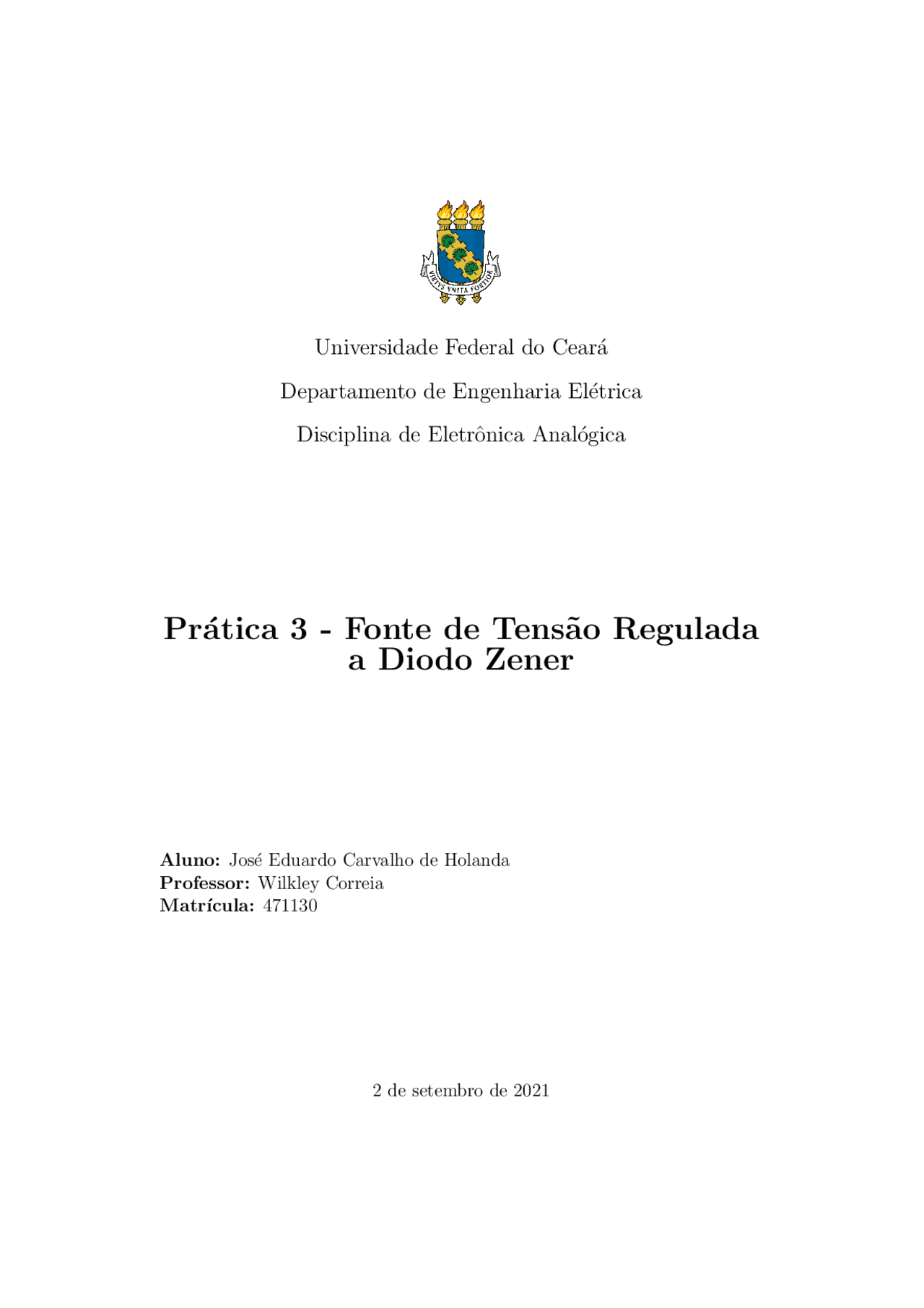

Aluno: Jos´e Eduardo Carvalho de Holanda Professor: Wilkley Correia Matr´ıcula: 471130
2 de setembro de 2021
Sum´ario
1 Introdu¸c˜ao 2
2 Pr´e-Laborat´orio 3
3 Question´ario 5
2 Pr´e-Laborat´orio
VCmax = (VSpk − Vd) = (
E a tens˜ao no resistor Rs ´e:
VRs = (VCmax − Vz ) = 16, 27 − 5 , 1 = 11, 17 V
Como IRs = IZproj = 0, 8 · IZmax, temos que
IRs = IZproj = 0, 8 · 196 mA = 157 mA
a) Para o resistor de carga, RL, ir´a variar de
RLmin =
Vz I 0 max
Vz 0 , 7 · IZmax
0 , 7 · 196 mA
RLmax = ∞ Para o resistor Rs, temos que:
Rs =
VRs IRs
157 m
Para a capacitˆancia do capacitor, temos:
IZproj f r · ∆Vc
157 m 60 · 0 , 15 · 12
= 1, 027 mF
b) Abaixo, a tabela 1 ´e preenchida com os valores calculados acima. A seguir, a segunda parte da tabela I:
Especifica¸c˜ao dos Componentes Componente S´ımbolo Valores dos componentes adotados Capacitor [μF ] C 1. Resistor S´erie [Ω] Rs 71, Resistor de Carga M´axima [Ω] R 0 max ∞
Tabela 1: valores dos componentes adotados.
Grandezas el´etricas do circuito Grandezas Te´orico Simulado IZproj [mA] 157 155, ∆Vc [V ] 2,52 2, ∆V 0 [V ] 0 0, VDpiv -33,21 -32,
Tabela 2: grandezas el´etricas do circuito
c) Abaixo, segue a tabela II do relat´orio preenchida.
I 0 (mA) V 0 (V ) - Te´orico R 0 Ω - Te´orico V 0 (V ) - Experimental 0 5,1 ∞ 5, 10,0 5,1 510 5, 30,0 5,1 170 5, 50,0 5,1 102 5, 70,0 5,1 72,86 5, 90,0 5,1 56,67 5, 100,0 5,1 51,00 5, 120,0 5,1 42,50 5, 140,0 5,1 36,43 5, 160,0 5,1 31,88 4,
Tabela 3: Tabela II preenchida
Figura 3: Gr´aficos com filtro capacitivo
Em rela¸c˜ao aos resultados, pode-se perceber que, com o filtro capaci- tivo, o valor m´edio e o valor eficaz ficam muito pr´oximos, por conta da regula¸c˜ao da tens˜ao. Em contrapartida, sem o filtro capacitivo, o valor m´edio e o eficaz se distoam bastante.
Figura 4: TL431 mostrado no circuito. Na configura¸c˜ao apresentada na figura, o circuito TL431 ´e usado como referˆencia para um bloco que fornece uma tens˜ao de sa´ıda de 24 V sob corrente at´e 2,5 A.
Figura 5: Fonte linear
Figura 6: Fonte chaveada
