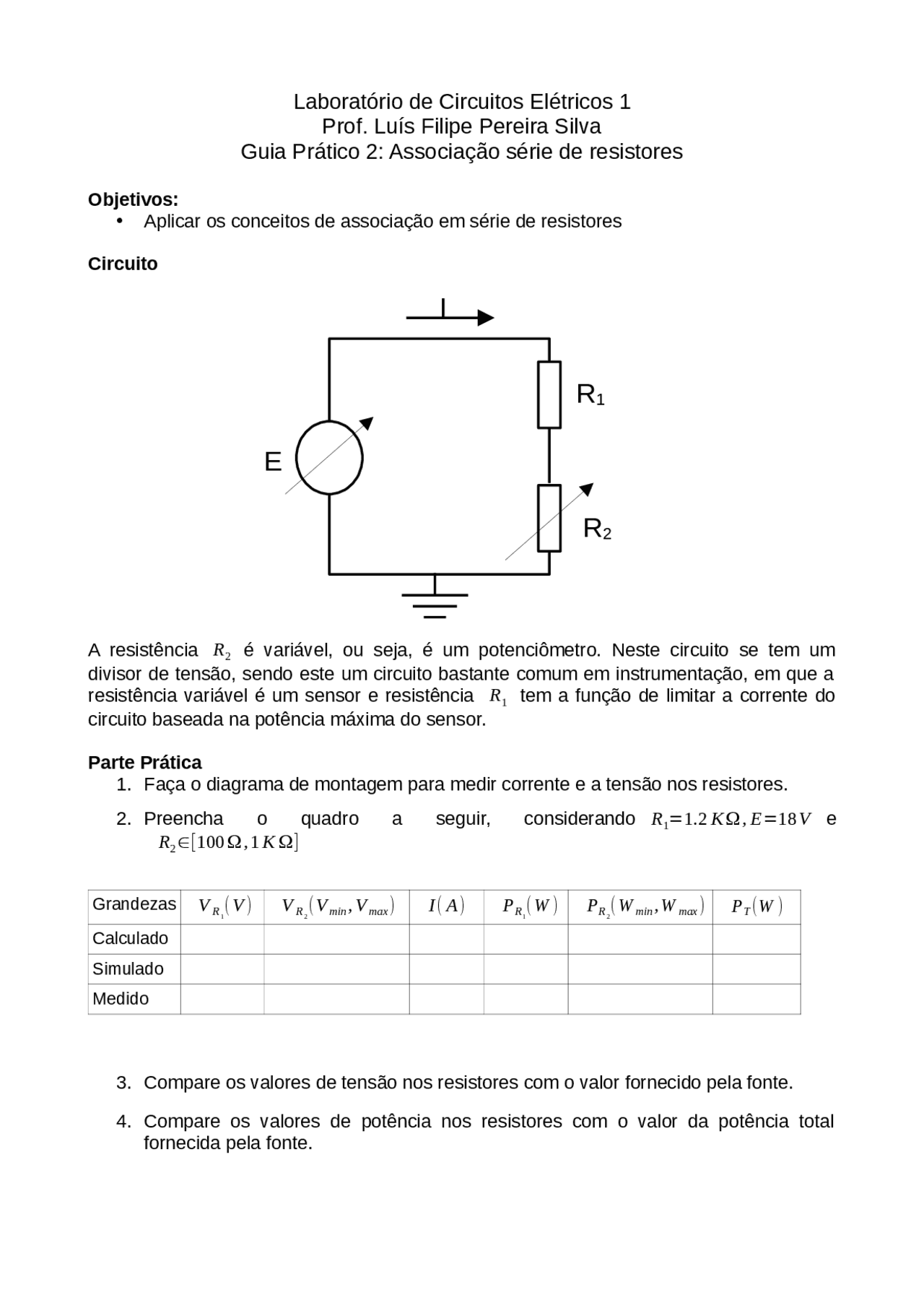

Laboratório de Circuitos Elétricos 1
Prof. Luís Filipe Pereira Silva
Guia Prático 2: Associação série de resistores
Objetivos:
•Aplicar os conceitos de associação em série de resistores
Circuito
A resistência
R2
é variável, ou seja, é um potenciômetro. Neste circuito se tem um
divisor de tensão, sendo este um circuito bastante comum em instrumentação, em que a
resistência variável é um sensor e resistência
R1
tem a função de limitar a corrente do
circuito baseada na potência máxima do sensor.
Parte Prática
1. Faça o diagrama de montagem para medir corrente e a tensão nos resistores.
2. Preencha o quadro a seguir, considerando
R1=1.2 KΩ, E=18 V
e
R2∈[100 Ω,1KΩ]
Grandezas
VR1(V)
VR2(Vmin , V max)
I(A)
PR1(W)
PR2(Wmin , W max)
PT(W)
Calculado
Simulado
Medido
3. Compare os valores de tensão nos resistores com o valor fornecido pela fonte.
4. Compare os valores de potência nos resistores com o valor da potência total
fornecida pela fonte.
E
R1
R2
I
