Professor Felipe Matos Alunos: Jackson Matheus 191006529, Esdras Rosário 211001927 TURMA : 2021.
Alunos
AA

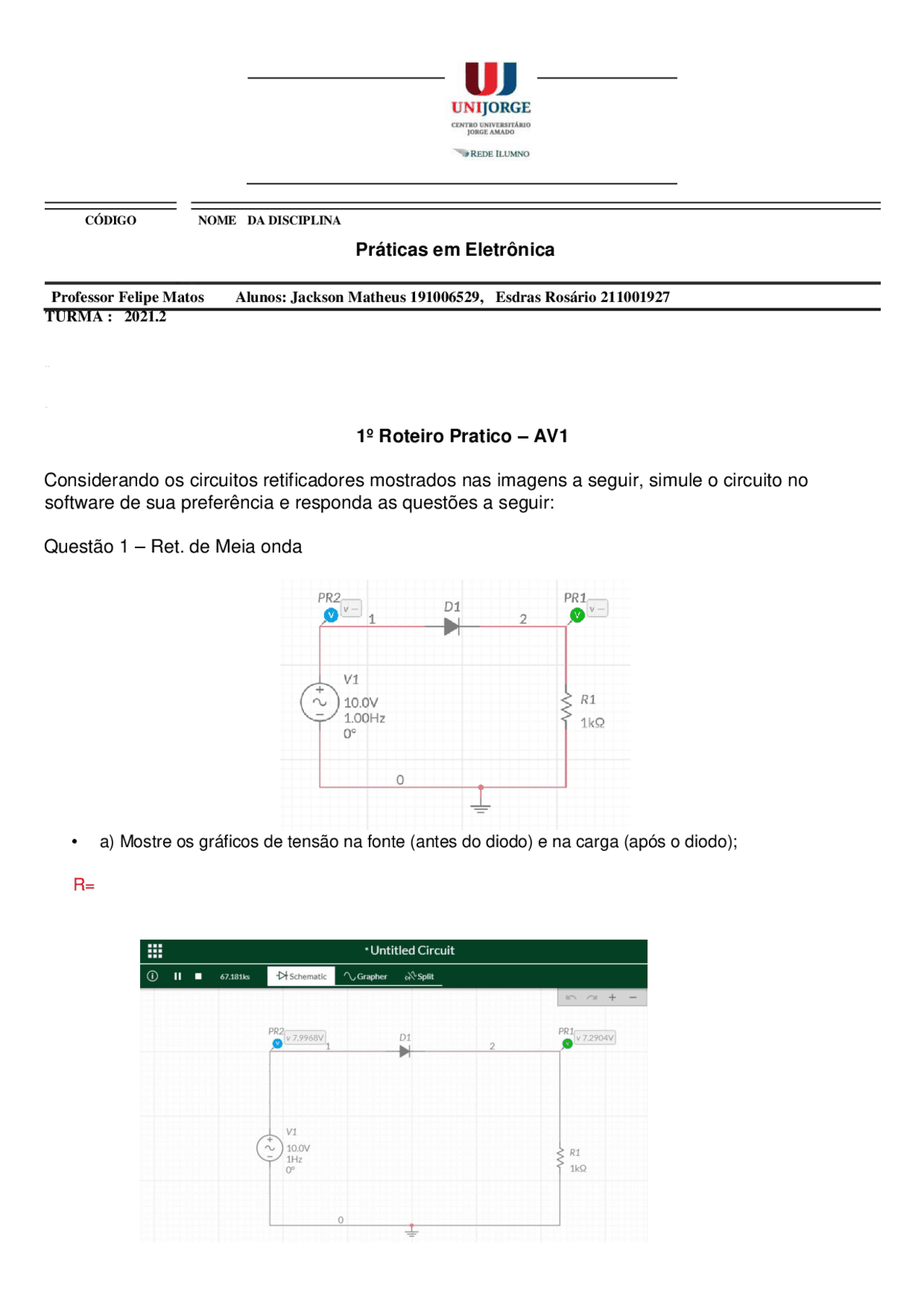

1º Roteiro Pratico – AV
Considerando os circuitos retificadores mostrados nas imagens a seguir, simule o circuito no
software de sua preferência e responda as questões a seguir:
Questão 1 – Ret. de Meia onda
- a) Mostre os gráficos de tensão na fonte (antes do diodo) e na carga (após o diodo);
R=
CÓDIGO NOME DA DISCIPLINA
Práticas em Eletrônica
- b) Considerando os resultados obtidos para a tensão, explique qual a principal deficiência do circuito retificador de meia onda; R= A tensão tá oscilando muito, tendo muito ruído.
- c) Explique como seria possível melhorar o circuito com a adição de um ou mais componentes. R= Adicionaria um Capacitor, por que reduz a ondulação na saída do retificador e quanto maior for o valor deste capacitor menor será a ondulação na saída da fonte.
Questão 2 – Ret. de onda completa
- a) Mostre os gráficos de tensão na fonte (antes dos diodos) e na carga (após os diodos);
R=
b) Considerando os resultados obtidos para a tensão, explique qual a principal função do capacitor nesse circuito; R= Com a quantidade de tensão sendo transmitida, o capacitor vem como um estabilizador, mas não vir nenhum diferença não, continuou oscilando muito.
tensão, explique o que acontece com a tensão na carga e porque? R= Com o aumento do resistor, a tensão de carga tende a ser positiva.
- e) Eleve o valor da frequência da fonte (variando a cada 100 Hz). Considerando os resultados obtidos para a tensão, explique o que acontece com a tensão na carga e porque? A tensão de carga tá oscilando em uma frequência maior e amplitude maior.
