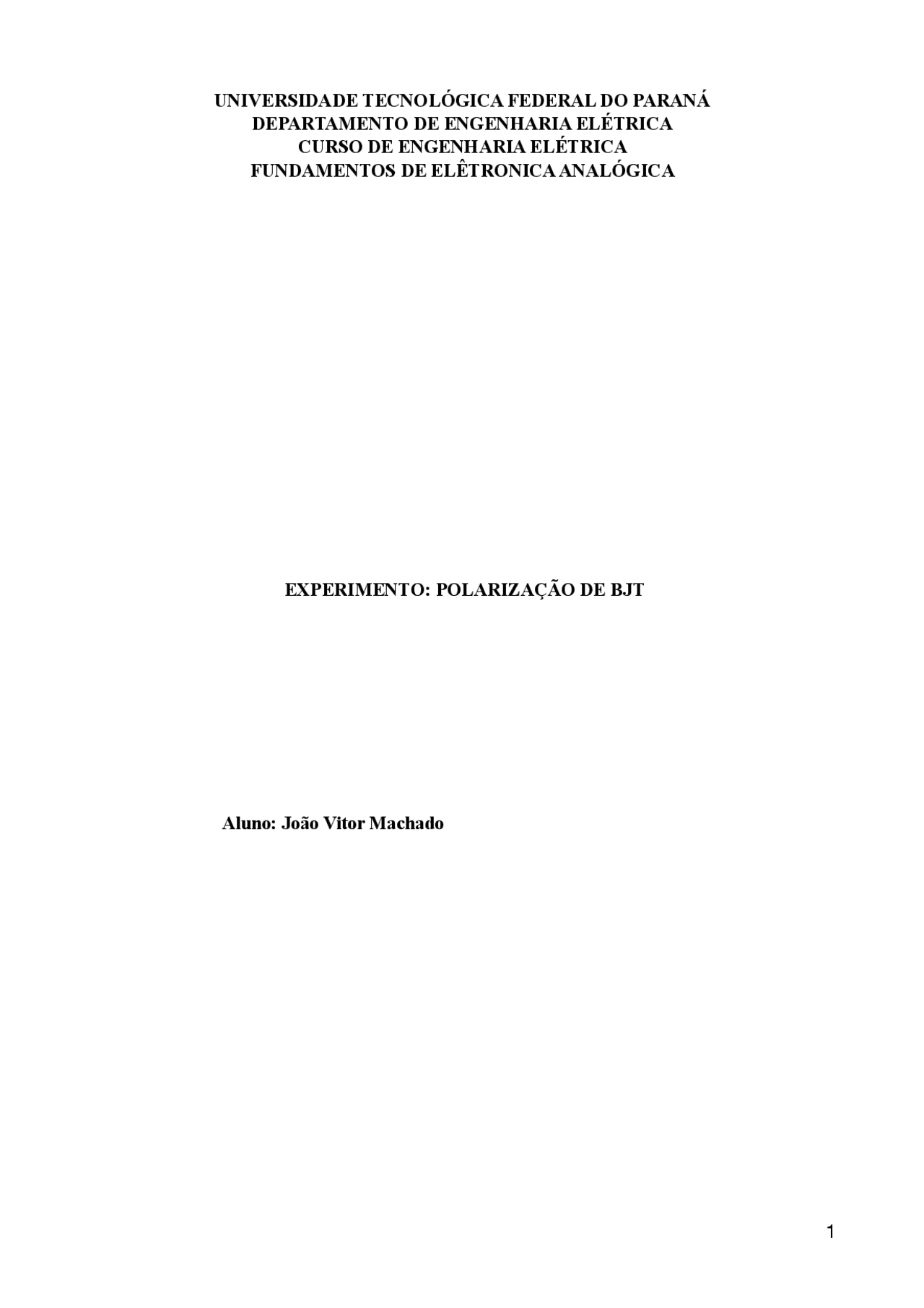

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
DEPARTAMENTO DE ENGENHARIA ELÉTRICA
CURSO DE ENGENHARIA ELÉTRICA
FUNDAMENTOS DE ELÊTRONICA ANALÓGICA
EXPERIMENTO: POLARIZAÇÃO DE BJT
Aluno: João Vitor Machado
1
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Polarização de Transistores Bipolares de Junção (BJT): Análise Experimental e Simulação, Manuais, Projetos, Pesquisas de Eletrônica
Um experimento sobre a polarização de transistores de junção bipolar (bjt), abordando a aplicação de tensões e correntes para definir a região de operação do transistor. O experimento detalha os materiais utilizados, o desenvolvimento prático com medições de resistores e tensões, e a análise do ganho do transistor. Inclui cálculos práticos, fundamentação teórica sobre a amplificação de sinais e o papel dos capacitores, além de uma simulação no ltspice para comparar os resultados experimentais com os teóricos. O objetivo é demonstrar como a polarização afeta o desempenho do bjt em circuitos analógicos, garantindo uma operação estável e previsível. O relatório explora a importância do ponto de operação q e a influência dos componentes no circuito para otimizar a amplificação e evitar distorções.
Tipologia: Manuais, Projetos, Pesquisas
2025
1 / 8
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Polarização de Transistores Bipolares de Junção (BJT): Análise Experimental e Simulação e outras Manuais, Projetos, Pesquisas em PDF para Eletrônica, somente na Docsity!
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
DEPARTAMENTO DE ENGENHARIA ELÉTRICA
CURSO DE ENGENHARIA ELÉTRICA
FUNDAMENTOS DE ELÊTRONICA ANALÓGICA
EXPERIMENTO: POLARIZAÇÃO DE BJT
Aluno: João Vitor Machado
1. Introdução A polarização de BJT (Transistor de Junção Bipolar) é o processo de aplicar tensões e correntes apropriadas às suas junções para colocá-lo na região de operação desejada (como ativa, corte ou saturação), dependendo da aplicação (amplificação, chaveamento, etc.). Essa configuração é essencial para que o transistor funcione de forma estável e previsível, seja como amplificador de sinais analógicos ou como chave em circuitos digitais. A polarização define o chamado ponto de operação (ponto Q), que determina como o transistor reagirá quando receber um sinal de entrada. 2. Material utilizado Os materiais utilizados para esse experimento foram os seguintes: ➢1 Resistor 180Ω ➢1 Resistor 820Ω ➢1 Resistor 2,2kΩ ➢2 Resistor 3,3kΩ ➢1 Resistor 10kΩ ➢3 Capacitores 10μF ➢1 Transistor BC547B ➢1 Fonte CC regulável ➢1 Gerador de funções ➢1 Osciloscópio digital ➢1 Multímetro digital ➢Cabos banana-jacaré ➢Fios e conectores ➢1 Protoboard 3. Desenvolvimento experimental da prática Inicialmente foi medido os valores dos resistores e anotados na tabela 1 Tabela 1 VALOR TEÓRICO VALOR MEDIDO 9,78 kΩ 2,16 kΩ 3,25 kΩ 806 Ω 179,3 Ω 3,23 kΩ R 1 = 10 kΩ RE 1 = 820 Ω RL = 3,3 kΩ Rc = 3,3 kΩ R 2 = 2,2 kΩ RE 2 = 180 Ω
Em seguida, foi inserido uma capacitor( ) de 10 μF no circuito, como mostra a figura 1(b). Montado o circuito, as tensões foram verificadas com o multímetro, conforme apresentado na tabela 3. Por fim, foram adicionados os capacitares e ,ambos de 10 μF, um resistor e um gerador de funções( ) com 50 mV pico-a-pico e frequência de 1 kHz no circuito anterior, como pode-se visualizar na figura 2.
CE
Cin Co RL
Vin
Figura 1(b) Tabela 3 TENSÃO VALOR MEDIDO 1,177 V 0,213 V 0,963 V
VE
VRE 2
VRE 1
Utilizando o osciloscópio foi observado e capturado as tensões e , conforme mostra a figura 3, CH1 representa a tensão e CH2 representa a tensão.
Vin VRL
Vin VRL
Figura 2 Figura 3
Portanto, obteve-se: β = 301,
5. Fundamentação Teórica A principal função de um circuito com um transistor BJT é amplificar sinais elétricos, visualizando o circuito montado na prática, representado pela figura 2 visto anteriormente, podemos notar a presença de uma fonte CA e outra CC. A fonte CA representa o sinal que queremos amplificar (como áudio, radiofrequência, sensor etc.). O transistor BJT precisa estar polarizado corretamente para funcionar na região ativa, onde ele pode amplificar, essa polarização e feita aplicando uma tensão contínua CC (fonte CC) nos seus terminais, definindo a reta de carga e o ponto de operação Q, garantindo que o transistor trabalhe linearmente. Os capacitores e servem para isolar o circuito CA do CC, ou seja, permitir a passagem do sinal AC para dentro ou para fora do circuito sem alterar a polarização DC. Já os outros componentes servem para variar o ponto de operação na reta de carga. 6. Simulação Simulando o circuito feito em prática no LTspice com os valores obtidos experimentalmente, obteve-se as seguintes formas de onda da tensão de entrada e saída. A onda de cor verde representa a forma de onda da tensão de entrada, e a vermelha a de saída.
Cin Co
Figura 5
7. Conclusões Os valores teóricos esperados são os seguintes: ➢ = 820,36 μA (Corrente no Resistor ) ➢ = 816,55 μA (Corrente no Resistor ) ➢ = 1,15 mA (Corrente no Resistor ) ➢ = 1,15 mA (Corrente no Resistor ) ➢ = 1,15 mA (Corrente no Resistor ) Comparando com os valores práticos obtidos anterior, o resultado foi muito próximo do esperado. Sobretudo, o importante em uma polarização BJT é sua amplificação, na prática houve essa amplificação do sinal conforme era aguardado, também, quando aumentamos a tensão de entrada até certo ponto onde a tensão de saída ficou distorcida, isso era esperado pois o sinal fica distorcido quando entra na região de saturação. Verificando o datasheet, o ganho da corrente contínua(β) é de 200 a 450, na prática obtivemos um ganho de 301,16 e o medido pelo multímetro de 360, contudo, vale lembrar que o medido com multímetro estava extremamente oscilante não podendo dar um valor exato. Todavia, podemos concluir que os ganhos estão dentro da banda informada pelo datasheet e os resultados obtidos em prática foi muito próximo do esperado.
