1. Objetivos
Comprovar o funcionamento do comparador regenerativo (ou Schmitt trigger ) do tipo inversor. Comprovar o efeito de histerese no comparador regenerativo.
2. Análise do circuito
2.1. Análise Teórica
Calcular em que tensão o circuito irá disparar.
× (^ ±𝑉𝑠𝑎𝑡)
× (^ ± 13 , 5 𝑉)^ = 3 , 73 𝑉
Utilizado 13,5 V devido formula, onde o valor de 1,5 é menor para +Vsat e 1,5 menor para
Esboçar a curva de histerese do circuito.
2.2. Montagem prática

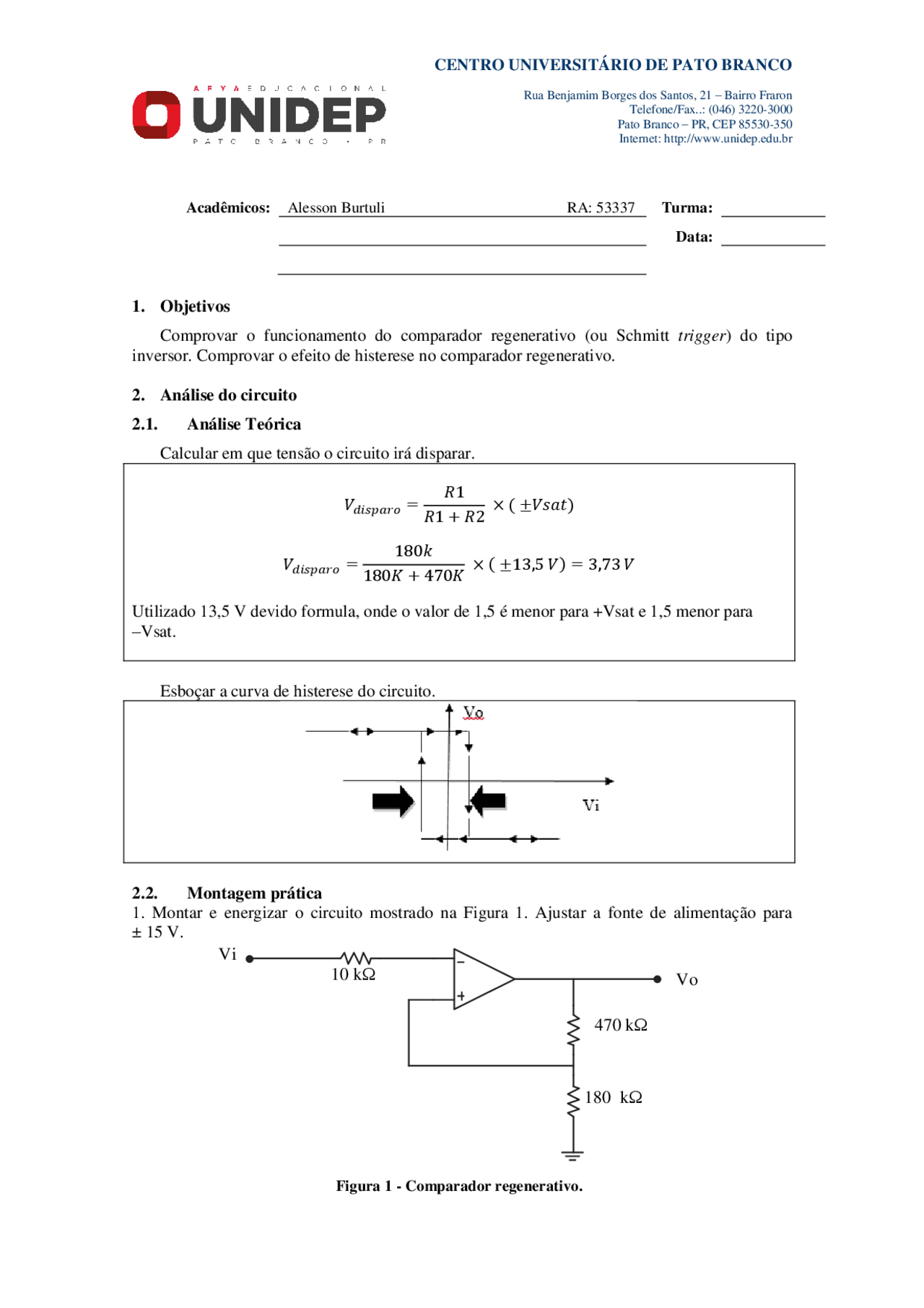

- Montar e energizar o circuito mostrado na Figura 1. Ajustar a fonte de alimentação para ± 15 V.
470 kΩ
180 kΩ
10 kΩ (^) Vo
Vi
Figura 1 - Comparador regenerativo.
Rua Benjamim Borges dos Santos, 21 – Bairro Fraron Telefone/Fax..: (046) 3220- Pato Branco – PR, CEP 85530- Internet: http://www.unidep.edu.br
- Ajustar o gerador de funções para fornecer uma onda triangular com amplitude de 5 V (pico) e frequência de 300 Hz.
- Conectar o canal 1 do osciloscópio à entrada do circuito e o canal 2 a saída do mesmo.
- Aplicar na entrada do circuito o sinal fornecido pelo gerador de funções.
- Medir os valores das tensões de pico (positiva e negativa) de saída e esboçar as formas de
onda de entrada e de saída (ou fazer uma captura da forma de onda da tela do
osciloscópio). Justificar os valores encontrados.
Figura 2 .1 – Formas de onda para entrada de 300Hz.
Na figura 2, a onda triangular vermelha é a entrada do circuito sendo o canal 1, e a saída do circuito é a onda em laranja canal 2.
O circuito é linear de tensão, sendo +13,5 e -13,5, a saída não se altera devido a histerese, não comuta de acordo com o ruído, não houve essa histerese no circuito, existiriam um disparo falso do AMP.OP. O ruído nesse caso deve ser maior que 5V para o disparo.
Figura 2.2 - Gerador
Figura 3 – Formas de onda para entrada de 300Hz.
Rua Benjamim Borges dos Santos, 21 – Bairro Fraron Telefone/Fax..: (046) 3220- Pato Branco – PR, CEP 85530- Internet: http://www.unidep.edu.br
Figura 3.4 – Gerador Figura 5 – Formas de onda para entrada com frequência elevada.
3. Questionário: 3.1) Quais as principais características de um comparador regenerativo? -Possui um atraso na mudança do seu estado de saída; -Retirar os ruídos do sinal -Denominado de schimitt trigger; -A principal característica é a histerese; -Realimentação positiva;
3.2) Qual a função dos resistores de 470 kΩ e 180 kΩ? O que aconteceria caso algum deles fosse trocado? A tensão de disparo do circuito, tanto superior (Vds) quanto inferior (Vdi). Caso a troca de um dos resistores tem a mudança dessa tensão.
3.3) Pesquisar uma aplicação para esse circuito. O circuito, é muito utilizado para a conversão de sinais analógicos, que variam ao longo do tempo, em sinais digitais com dois níveis distintos.
Figura 4 – Circuito Montagem Software MultiSim.
