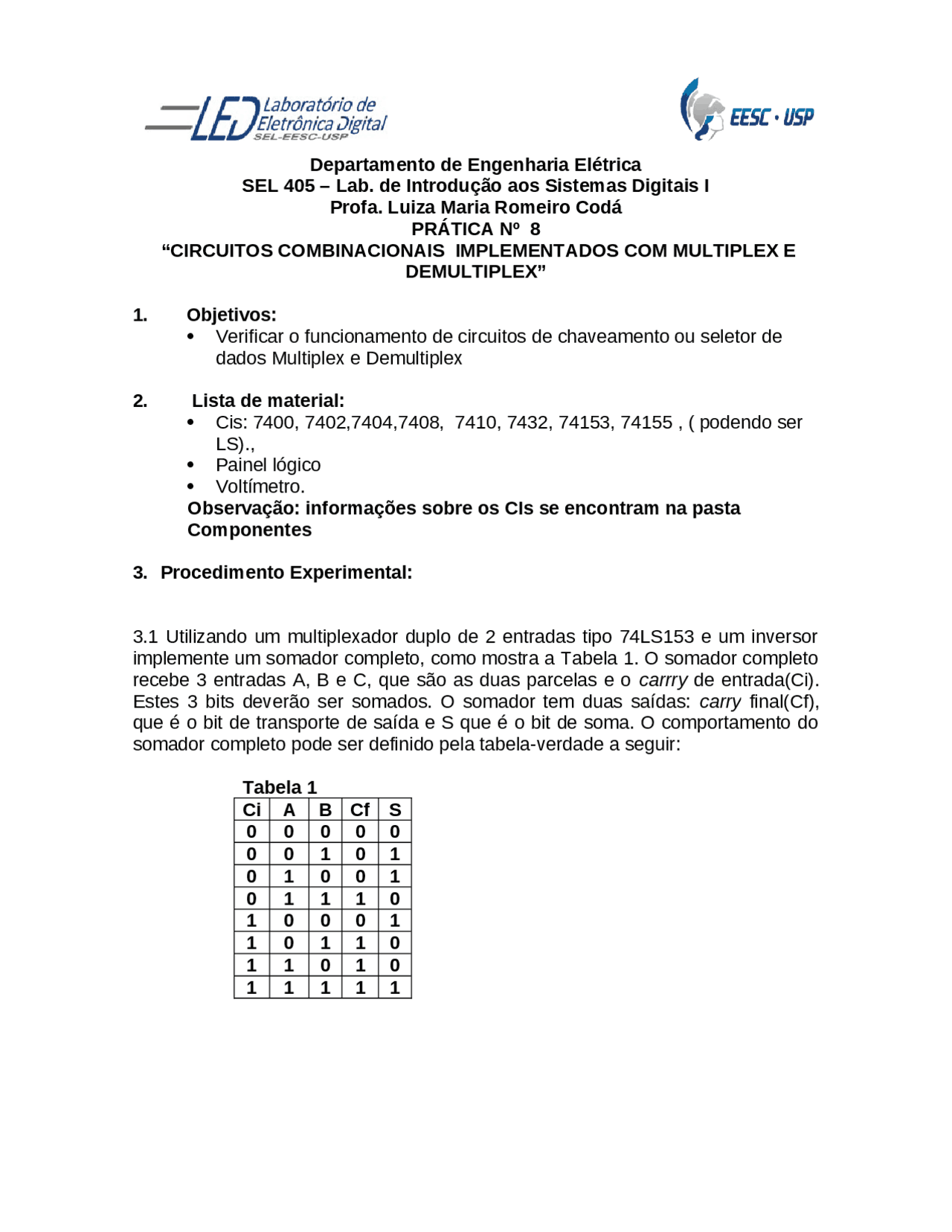

Departamento de Engenharia Elétrica
SEL 405 – Lab. de Introdução aos Sistemas Digitais I
Profa. Luiza Maria Romeiro Codá
PRÁTICA Nº 8
“CIRCUITOS COMBINACIONAIS IMPLEMENTADOS COM MULTIPLEX E
DEMULTIPLEX”
1. Objetivos:
Verificar o funcionamento de circuitos de chaveamento ou seletor de
dados Multiplex e Demultiplex
2. Lista de material:
Cis: 7400, 7402,7404,7408, 7410, 7432, 74153, 74155 , ( podendo ser
LS).,
Painel lógico
Voltímetro.
Observação: informações sobre os CIs se encontram na pasta
Componentes
3. Procedimento Experimental:
3.1 Utilizando um multiplexador duplo de 2 entradas tipo 74LS153 e um inversor
implemente um somador completo, como mostra a Tabela 1. O somador completo
recebe 3 entradas A, B e C, que são as duas parcelas e o carrry de entrada(Ci).
Estes 3 bits deverão ser somados. O somador tem duas saídas: carry final(Cf),
que é o bit de transporte de saída e S que é o bit de soma. O comportamento do
somador completo pode ser definido pela tabela-verdade a seguir:
Tabela 1
Ci A B Cf S
0 0 0 0 0
0 0 1 0 1
0 1 0 0 1
0 1 1 1 0
1 0 0 0 1
1 0 1 1 0
1 1 0 1 0
1 1 1 1 1
