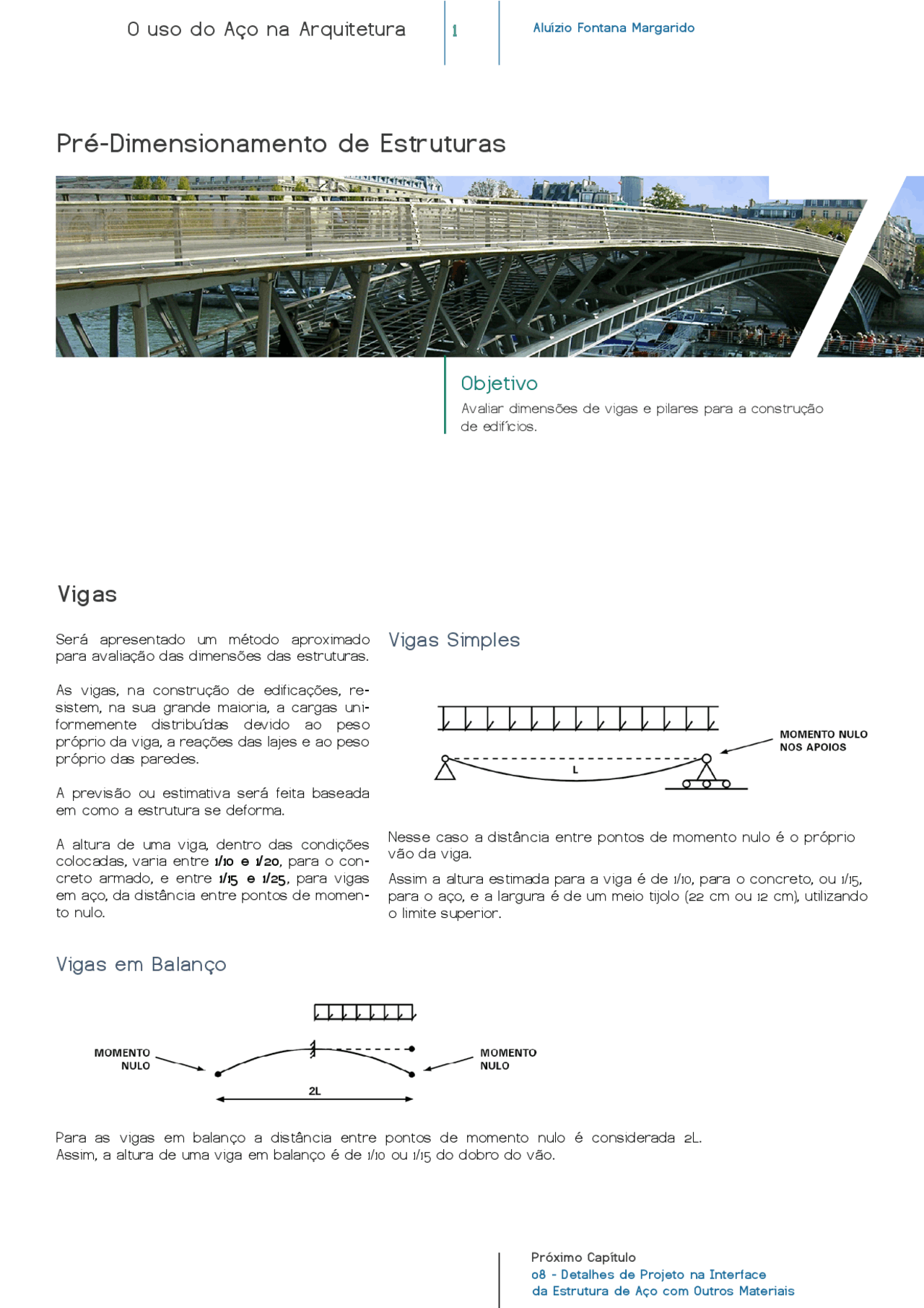

Pré-Dimensionamento de Estruturas
Será apresentado um método aproximado para avaliação das dimensões das estruturas. As vigas, na construção de edificações, re- sistem, na sua grande maioria, a cargas uni- formemente distribuídas devido ao peso próprio da viga, a reações das lajes e ao peso próprio das paredes. A previsão ou estimativa será feita baseada em como a estrutura se deforma. A altura de uma viga, dentro das condições colocadas, varia entre 1/10 e 1/20 , para o con- creto armado, e entre 1/15 e 1/25 , para vigas em aço, da distância entre pontos de momen- to nulo.
Vigas
Objetivo
Avaliar dimensões de vigas e pilares para a construção de edifícios.
Nesse caso a distância entre pontos de momento nulo é o próprio vão da viga. Assim a altura estimada para a viga é de 1/10, para o concreto, ou 1/15, para o aço, e a largura é de um meio tijolo (22 cm ou 12 cm), utilizando o limite superior.
Vigas em Balanço
Vigas Simples
Para as vigas em balanço a distância entre pontos de momento nulo é considerada 2L. Assim, a altura de uma viga em balanço é de 1/10 ou 1/15 do dobro do vão.
Próximo Capítulo 08 - Detalhes de Projeto na Interface
Vigas Contínuas
No vão externo de uma viga contínua temos um ponto de momento nulo, que é o próprio apoio, e o segundo situa-se, aproximadamente, a 0,1 do segundo apoio, dando uma distância entre apoios de 0,9 de L1. No vão interno temos 0,1 de L2 para cada lado, dando uma distância entre pontos de momento nulo de 0,8 L2, conforme representado na figura. A distância do apoio ao ponto de inflexão tomamos como 0,1 , sendo este um valor conservador. Para vigas engastadas em ambos os apoios esse valor é da ordem de 0,2. Recomendamos ficar com o valor de 0,1. Esse procedimento justifica-se porque entre pontos de mo- mento nulo esse trecho se comporta como uma viga simples apoiada. Os valores sugeridos de 0,9 e 0,8 do tramo, fornecem momentos fletores para a viga simplesmente apoiada, entre o máximo positivo e o máximo negativo, ficando mais próximo do máximo negativo.
Pórticos Simples – Carga Vertical Pórticos Múltiplo – Carga Vertical
Pórticos Múltiplo com Carga de Vento
Essa definição permite fazer um cálculo aproximado da ação do vento nos pórticos múltiplos.
Próximo Capítulo 08 - Detalhes de Projeto na Interface
Flechas Admissíveis nas Estruturas
- para carga permanente f mrx = L / 300 2. para carga móvel f mzx = L / 500 sendo L = vão da viga
- Vimos que para as vigas simples articuladas a altura da viga de aço varia entre 1/15 e 1/ do vão. Normalmente, a grande maioria das vigas nas estruturas metálicas é biarticulada. O vão a ser considerado é, portanto, a distân- cia geométrica entre as articulações. Conforme já foi dito, devemos ficar sempre do lado da maior altura para evitar flechas indesejáveis. Caso tenhamos uma viga metálica contínua os vãos são os já mencionados. Como exemplo imaginemos que os vãos sejam: Assim teríamos: Vemos que as alturas de viga variam de 24 cm a 37 cm. Vamos fazer uma média contemplando as alturas de viga maiores. Podemos fazer uma viga de 35 cm. Essa altura é maior que todas as outras com exceção do vão l que exige uma altura de 37 cm. Adotaríamos assim 35 cm de altura média para a viga.
Exercícios
Próximo Capítulo 08 - Detalhes de Projeto na Interface
Viga Simplesmente Apoiada
Imaginando os mesmos vãos teríamos as alturas: Nesse caso, poderíamos tomar a altura mé- dia como 40 cm. Convém lembrar que não podemos fazer o balanço articulado pois a es- trutura ficará hipostática. Vemos que há uma diferença, neste caso, de 5 cm entre a viga contínua e a viga articulada. Esteticamente é sempre melhor fazermos as vigas biarticula- das de mesma altura. Foge dessa regra um grande vão. Em casos extremos podemos fazer a viga com altura de 1/25 do vão. Esse caso gera maior consumo de aço e flechas muito maiores, o que pode inviabilizar a estrutura. Devemos ter grande cuidado com vigas maiores do que 7 metros e com a flecha que essas vigas podem gerar. Como informação deixamos registrado que vigas biarticuladas são mais baratas do que contínuas, apesar dessas últimas terem menores al- turas. As soldas e reforços dos nós aumentam o custo geral da estrutura. Essa estimativa de altura é uma estimativa quando temos vigas biarti- culadas. Devemos, no cálculo real, considerar o momento de transporte da força cortante da viga articulada para o centro da coluna.
Estimativa das Dimensões dos Pilares
Já vimos como se considera a carga so- bre um pilar. Vamos agora considerar como podemos estimar as dimensões do pilar. Os perfis poderão ser CS, CVS e VS e tubulares. A relação das dimensões entre altura do perfil e sua largura, de uma maneira geral, é: O perfil mais adequado para pilar é o CS e CVS. Sabemos que a espessura das chapas para es- trutura de aço variam de 9mm (3/8 polegadas) a 25 mm (1 polegada) de uma maneira geral.
Próximo Capítulo 08 - Detalhes de Projeto na Interface
Exemplo de Coluna
O cálculo é aproximado, pois tomamos uma estimativa para a carga; para considerar a área, consideraríamos tensões reduzidas de 1200 a 2000 kg / cm2, e a área é aproximadamente em sua geometria, pois consideramos as dimensões tanto dos pilares como das colunas pelas suas dimensões maiores. Lembramos que, apesar das dimensões serem aproximadas, elas são bastante precisas para uma primeira avaliação dos pilares.
Estimativa de Treliças
Vigas em treliça tem uma altura maior do que as vigas de alma cheia para o mesmo vão e a mesma carga. Sendo que o peso da treliça pode ser menor que o peso da viga de alma cheia. Quando utilizamos treliças podemos consi derar a altura como sendo: Os demais conceitos se aplicam da mesma maneira. S = 3,14 x D x t t
