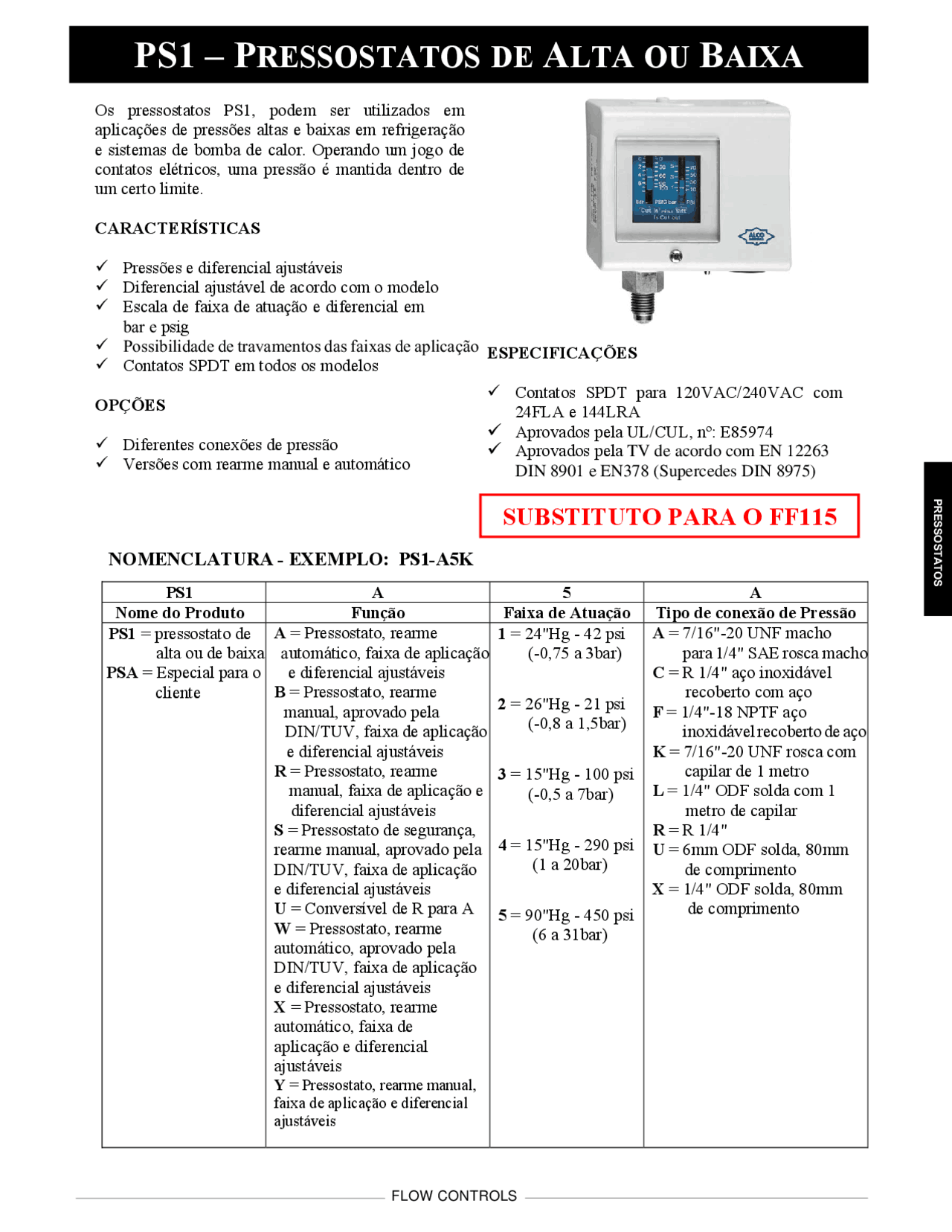

Os pressostatos PS1, podem ser utilizados em aplicações de pressões altas e baixas em refrigeração e sistemas de bomba de calor. Operando um jogo de contatos elétricos, uma pressão é mantida dentro de um certo limite.
CARACTERÍSTICAS
9 Pressões e diferencial ajustáveis 9 Diferencial ajustável de acordo com o modelo 9 Escala de faixa de atuação e diferencial em bar e psig 9 Possibilidade de travamentos das faixas de aplicação 9 Contatos SPDT em todos os modelos
OPÇÕES
9 Diferentes conexões de pressão 9 Versões com rearme manual e automático
ESPECIFICAÇÕES
9 Contatos SPDT para 120VAC/240VAC com 24FLA e 144LRA
9 Aprovados pela UL/CUL, nº: E
SUBSTITUTO PARA O FF
NOMENCLATURA - EXEMPLO: PS1-A5K
PS1 A 5 A
Nome do Produto Função Faixa de Atuação Tipo de conexão de Pressão PS1 = pressostato de alta ou de baixa PSA = Especial para o cliente
A = Pressostato, rearme automático, faixa de aplicação e diferencial ajustáveis B = Pressostato, rearme manual, aprovado pela DIN/TUV, faixa de aplicação e diferencial ajustáveis R = Pressostato, rearme manual, faixa de aplicação e diferencial ajustáveis S = Pressostato de segurança, rearme manual, aprovado pela DIN/TUV, faixa de aplicação e diferencial ajustáveis U = Conversível de R para A W = Pressostato, rearme automático, aprovado pela DIN/TUV, faixa de aplicação e diferencial ajustáveis X = Pressostato, rearme automático, faixa de aplicação e diferencial ajustáveis Y = Pressostato, rearme manual, faixa de aplicação e diferencial ajustáveis
1 = 24"Hg - 42 psi (-0,75 a 3bar)
2 = 26"Hg - 21 psi (-0,8 a 1,5bar)
3 = 15"Hg - 100 psi (-0,5 a 7bar)
4 = 15"Hg - 290 psi (1 a 20bar)
5 = 90"Hg - 450 psi (6 a 31bar)
A = 7/16"-20 UNF macho para 1/4" SAE rosca macho C = R 1/4" aço inoxidável recoberto com aço F = 1/4"-18 NPTF aço inoxidável recoberto de aço K = 7/16"-20 UNF rosca com capilar de 1 metro L = 1/4" ODF solda com 1 metro de capilar R = R 1/4" U = 6mm ODF solda, 80mm de comprimento X = 1/4" ODF solda, 80mm de comprimento
PS1 – PRESSOSTATOS DE A LTA OU B AIXA
PRESSOSTATOS
9 Aprovados pela TV de acordo com EN 12263
DIN 8901 e EN378 (Supercedes DIN 8975)
I NFORMAÇÃO DE SELEÇÃO PARA PRESSOSTATOS PS
Aplicação Modelo Código(Brasil)^ Código(USA) (Europa)^ Código Faixa de Atuação PSI (BAR)
Diferencial PSI (BAR)
Ajuste de Fábrica
Conexão de Pressão
PRESSOSTATO DE BAIXA PS1-X1K 097898 24"Hg a 42(-0,75 a 3) (0,25 a 2)^ 4 a 29 (0,5/1)^ 7/15 Capilar / Porca
PS1-A3A E0160600 4370700 7/16"-20 UNF PS1-X3A 097914 7/16"-20 UNF, 1/4" SAE macho PS1-A3K 4370600 Capilar / Porca PS1-X3K 097904 Capilar / Porca PS1-A3L 4714945 Capilar / Solda PS1-A3U 4714945 PS1-A3X 4713430
15"Hg a 100 (-0,5 a +7)
7 a 73 (0,5 a 5)
50/ (3,5/4,5)
Tubo Soldável 1/4" PS1-R3A 4350100 7/16"-20 UNF PS1-R3K 4713431 Capilar / Porca PS1-R3L 4715135 Capilar / Solda PS1-R3U 4713432 Solda 6mm PS1-R3X 4713433
15"Hg a 100 (-0,5 a +7)
Rearme maual de baixa 15 psi (1 bar) fixo
50 (3,5)
Tubo Soldável 1/4" PRESSOSTATO DE ALTA
PS1-A4K E0160614 097901 15 a 290(1 a 20)^ 15 a 100(1 a 7)^ 145/115(10/8) Capilar / Porca
PS1-A5A E0160610 4350500 230/290(16/20) 7/16"-20 UNF
PS1-X5A 097919 190/280(10/19) 7/16"-20 UNF PS1-A5K 4370400 Capilar / Porca PS1-X5K 097908 Capilar / Porca PS1-A5L 1745136 Capilar / Solda PS1-A5U 4713325
90 a 450 (6 a 31)
29 a 217 (2 a 15) 230/ (16/20) Solda 6mm PS1-A5X 4713434 290 (20) Tubo Soldável 1/4" PS1-R5A E0160612 4350700 290 (20) 7/16"-20 UNF PS1-Y5A 097923 390 (27)^ 7/16"-20 UNF, 1/4" SAE macho PS1-R5K 4370300 Capilar / Porca PS1-Y5K 097911 Capilar / Porca PS1-R5L 4715137 Capilar / Solda PS1-R5U 4713435 Solda 6mm PS1-R5X 4713436
90 a 450 (6 a 31)
Rearme maual de baixa 60 psi (4 bar) fixo 290 (20)
Tubo Soldável 1/4"
Produto Disponível em Estoque
PRESSOSTATOS
PS2 – PRESSOSTATOS DE A LTA E B AIXA
Os pressostatos PS1, podem ser utilizados em aplicações de pressões altas e baixas em refrigeração e sistemas de bomba de calor. Operando um jogo de contatos elétricos, uma pressão é mantida dentro de um certo limite.
CARACTERÍSTICAS
9 Pressões e diferencial ajustáveis 9 Diferencial ajustável de acordo com o modelo 9 Escala de faixa de atuação e diferencial em bar e psig
9 Contatos SPDT em todos os modelos
OPÇÕES
9 Diferentes conexões de pressão 9 Versões com rearme manual e automático
ESPECIFICAÇÕES
9 Contatos SPDT para 120VAC/240VAC com 24FLA e 144LRA
9 Aprovados pela UL/CUL, nº: E
SUBSTITUTO PARA O FF
PS2 G 8 A
Nome do Produto
Função Faixa de Atuação Tipo de conexão de Pressão PS2 = pressostato de alta e baixa PSA = Especial para o cliente
A = Pressostato, rearme automático, faixa de aplicação e diferencial ajustáveis B = Pressostato, rearme manual, aprovado pela DIN/TUV, faixa de aplicação e diferencial ajustáveis L = Baixa: Pressostato, rearme automático, faixa de aplicação e diferencial ajustáveis. Alta: Corte de pressão, rearme manual, faixa de aplicação e diferencial ajustáveis M = Baixa: Pressostato, rearme automático, faixa de aplicação e diferencial ajustáveis. Alta: Conversível de R para A, faixa de aplicação e diferencial ajustáveis R = Pressostato, rearme manual, faixa de aplicação e diferencial ajustáveis S = Pressostato de segurança, rearme manual, aprovado pela DIN/TUV, faixa de aplicação e diferencial ajustáveis U = Conversível de R para A W = Pressostato, rearme automático, aprovado pela DIN/TUV, faixa de aplicação e diferencial ajustáveis X = Pressostato, rearme automático, faixa de aplicação e diferencial ajustáveis Y = Pressostato, rearme manual, faixa de aplicação e diferencial ajustáveis
7 = Baixa: 15"Hg – 100 psi (-0,5 a 7bar) Alta: 90 – 450 psi (6 – 31 bar)
8 = Baixa: 90 – 450 psi (6 – 31 bar) Alta: 90 – 450 psi (6 – 31 bar)
9 = Baixa: 24”Hg – 45 psi (-0,75 – 3 bar) Alta: 90 – 450 psi (6 – 31 bar)
A = 7/16"-20 UNF macho para 1/4" SAE rosca macho C = R 1/4" aço inoxidável recoberto com aço F = 1/4"-18 NPTF aço inoxidável recoberto de aço K = 7/16"-20 UNF rosca com capilar de 1 metro L = 1/4" ODF solda com 1 metro de capilar R = R 1/4" U = 6mm ODF solda, 80mm de comprimento X = 1/4" ODF solda, 80mm de comprimento
PRESSOSTATOS
9 Possibilidade de travamentos das faixas de aplicação
9 Aprovados pela TV de acordo com EN 12263
DIN 8901 e EN378 (Supercedes DIN 8975)
I NFORMAÇÃO DE SELEÇÃO PARA PRESSOSTATOS PS APLICAÇÃO DIFERENCIAL AJ. DE FÁBRICA Modelo Código(Brasil)^ Código(USA) (Europa)^ Código BAIXA PSI (BAR)
ALTA PSI (BAR)
BAIXA PSI (BAR)
ALTA PSI (BAR)
BAIXA PSI (BAR)
ALTA PSI (BAR)
Conexão de Pressão
PRESSOSTATO DE ALTA E BAIXA PS2-A7A 97874 4354300 7/16"-20 UNF PS2-A7K 97875 4350900 Capilar / Porca PS2-A7L 97876 4713565 Capilar / Solda PS2-A7U 4713415 Solda 6mm PS2-A7X 4713416 Tubo Soldável 1/4" PS2-M7A
15" Hg - 100 (-0,5 - 7)
90 - 450 (6 - 31)
7 - 73 (0,5 - 5)
29 - 217 (2 - 5)
50/ (3,5/4,5)
230/ (16/20)
7/16"-20 UNF PS2-L7A 97877 4351100 7/16"-20 UNF PS2-L7K 4370500 Capilar / Porca PS2-L7L 97877 4440800 Capilar / Solda PS2-L7U 4713417 Solda 6mm PS2-L7X 4713418
15" Hg - 100 (-0,5 - 7)
90 - 450 (6 - 31)
7 - 73 (0,5 - 5)
Rearme manual Fixado na alta 60 (4)
50/ (3,5/4,5)
290 (20)
Tubo Soldável 1/4" PS2-R7A 4351300 7/16"-20 UNF PS2-R7K 4713421 Capilar / Porca PS2-R7L 4715134 Capilar / Solda PS2-R7U 4713419 Solda 6mm PS2-R7X 4713420
15" Hg - 100 (-0,5 - 7)
90 - 450 (6 - 31)
Rearme manual Fixado na baixa 15 (1)
Rearme manual Fixado na alta 60 (4)
50 (3,5)
290 (20)
Tubo Soldável 1/4"
Produto Disponível em Estoque
E
PRESSOSTATOS
PS2 – DIAGRAMA DIMENSIONAL
UNIDADES EM POLEGADAS
CROSS REFERENCE (FF215 PARA PS2) REPOSIÇÃO DE MODELOS DA CONCORRÊNCIA MODELO ANTIGO CÓDIGO MODELO NOVO COPELAND ➀ RANCO PENN DANFOSS SAGINOMIYA FF215-S7-BAUK 097454 PS2-Y7K 50/65* 097943 085-0098-02, 085-7000-00 012-1549 P70LB-1, P70LB- 230/290 985-CP2M-7K 012-4834 P70MA-1, P70MA- FF215-S9-BAUK 097455 PS2-Y9K 7/15* 097950 085-0098-22, 085-0098-23 012-1502, 012-1506 P70LB-1, P70LB- 230/290 012-1554, 012-4833 P70MA-1, P70MA- FF215-S7-BAUA 097463 PS2-Y7A 50/65* 097954 985-CP2M-7A 012-1550 P170LB- 230/290 P170MA- FF215-S7-BAAA 097006 PS2-A7A 50/65* 097874 017-108 P78LCA-9300 KP15 60-1241 DNS-D304X, DNS-D306X 230/290 P78LCA-9320 KP15 60-1265 DNS-D604X, DNS-D606X DNS-D706X FF215-S7-BAAK 097261 PS2-X7K 50/65* 097875 230/ FF215-S7-BAAL 097145 PS2-A7L 50/65* 097876 230/ FF215-S7-BARA 097034 PS2-L7A 50/65* 290 097877 017-108 P78MCA-9300 KP15 60-1243 DNS-D304XM, DNS-D304XML P78MCA-9320 KP15 60-1264 DNS-D306XM, DNS-D306XML DNS-D604XM, DNS-D606XM DNS-D606XMM FF215-S7-BARL 097344 PS2-L7L 50/65* 290 097878 FF215-S7-BAUL 097057 PS2-Y7L 50/65* 290 097896
