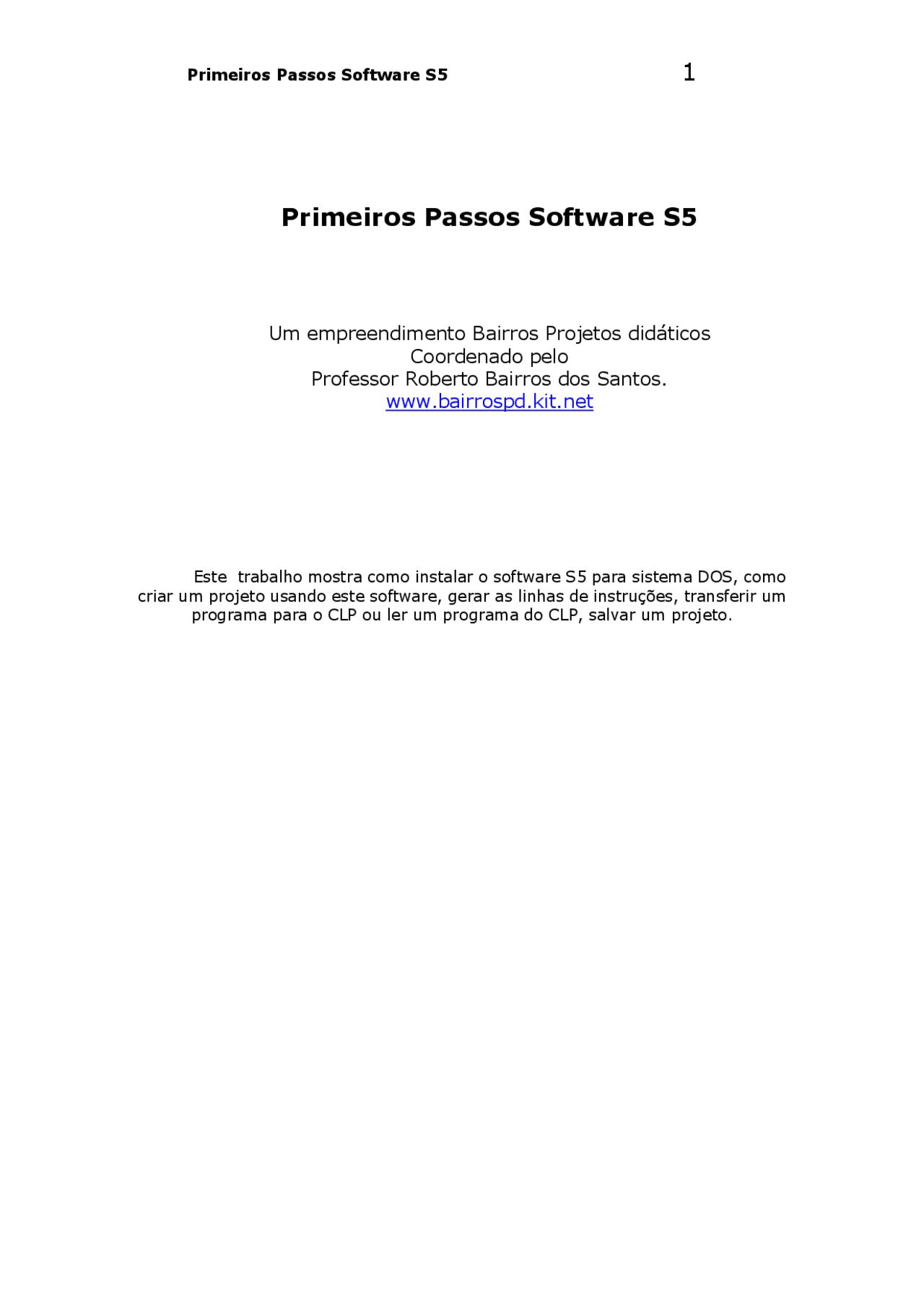

Primeiros Passos Software S5
1
Primeiros Passos Software S5
Um empreendimento Bairros Projetos didáticos
Coordenado pelo
Professor Roberto Bairros dos Santos.
www.bairrospd.kit.net
Este trabalho mostra como instalar o software S5 para sistema DOS, como
criar um projeto usando este software, gerar as linhas de instruções, transferir um
programa para o CLP ou ler um programa do CLP, salvar um projeto.
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Primeiro passos step5 e outras Notas de estudo em PDF para Eletrônica, somente na Docsity!

Primeiros Passos Software S

Um empreendimento Bairros Projetos didáticos

Coordenado pelo

Professor Roberto Bairros dos Santos.

www.bairrospd.kit.net

Este trabalho mostra como instalar o software S5 para sistema DOS, como criar um projeto usando este software, gerar as linhas de instruções, transferir um programa para o CLP ou ler um programa do CLP, salvar um projeto.

Índice:

    1. Introdução:............................................................................................................................................
    1. Instalação do software S5:...................................................................................................................
    1. Uso do software:...................................................................................................................................
    • 3.1. Criando um diretório de trabalho:.................................................................................................
    • 3.2. Selecionando o diretório a ser usado no S5: .................................................................................
    • 3.3. Abrindo um projeto ......................................................................................................................
    • 3.4. Escolhendo o modo de trabalho:...................................................................................................
    • 3.5. Criando e salvando um arquivo de projeto: ..................................................................................
    • 3.6. Editando um projeto: ....................................................................................................................
    • 3.7. Transferindo um bloco do PC para o CLP:...................................................................................
    • 3.8. Monitorando o programa usado:...................................................................................................

2. Instalação do software S5:

Este software vem armazenado em 3 discos flexíveis. Para a instalação o técnico deverá criar um diretório na raiz C: chamado de STEP5. Após a criação do diretório o técnico deverá copiar os conteúdos dos discos para dentro do diretório previamente criado (disk1, disk2 e disk3 serão transferidos), por último o técnico deverá rpassar o computador para o modo DOS e executar o programa .exe do disco 1.

3. Uso do software:

3.1. Criando um diretório de trabalho:

Sugerimos criar um subdiretório em baixo do diretório STEP 5 usando o DOS. Ex.: CD\STEP5 MD MDYR

3.2. Selecionando o diretório a ser usado no S5:

S5

PROJECT>>SETTING>>PAGE

WORKING DIR>>F3(SELECT)>>F3(CHANGE DIR)

Usar o para ir ao campo DRIVE/DIR. Usar as setas para selecionar o diretório escolhido e ativar com (do teclado não o enter do teclado numérico)

Pressionar até retornar à PG1 com o WORKING DIR alterado.

3.3. Abrindo um projeto

Escolher um nome de seis letras para o programa e outros arquivos auxiliares. Posicionar o cursor no campo nome usando as setas. Entrar em edição do nome usando F3 (SELECT) ou escolher o nome da lista existente no diretório escolhido usando F3 (SELECT) novamente.

3.4. Escolhendo o modo de trabalho:

Mudar para PG2 (F1). Colocar o campo MODE em ON Line caso estiver trabalhando com o CLP ou Offline caso esteja trabalhando no PC ,usando F3 (SELECT). Escolher o modo de representação no campo REPRESENTATION com F3 (SELECT). Retornar ao menu principal usando F8.
