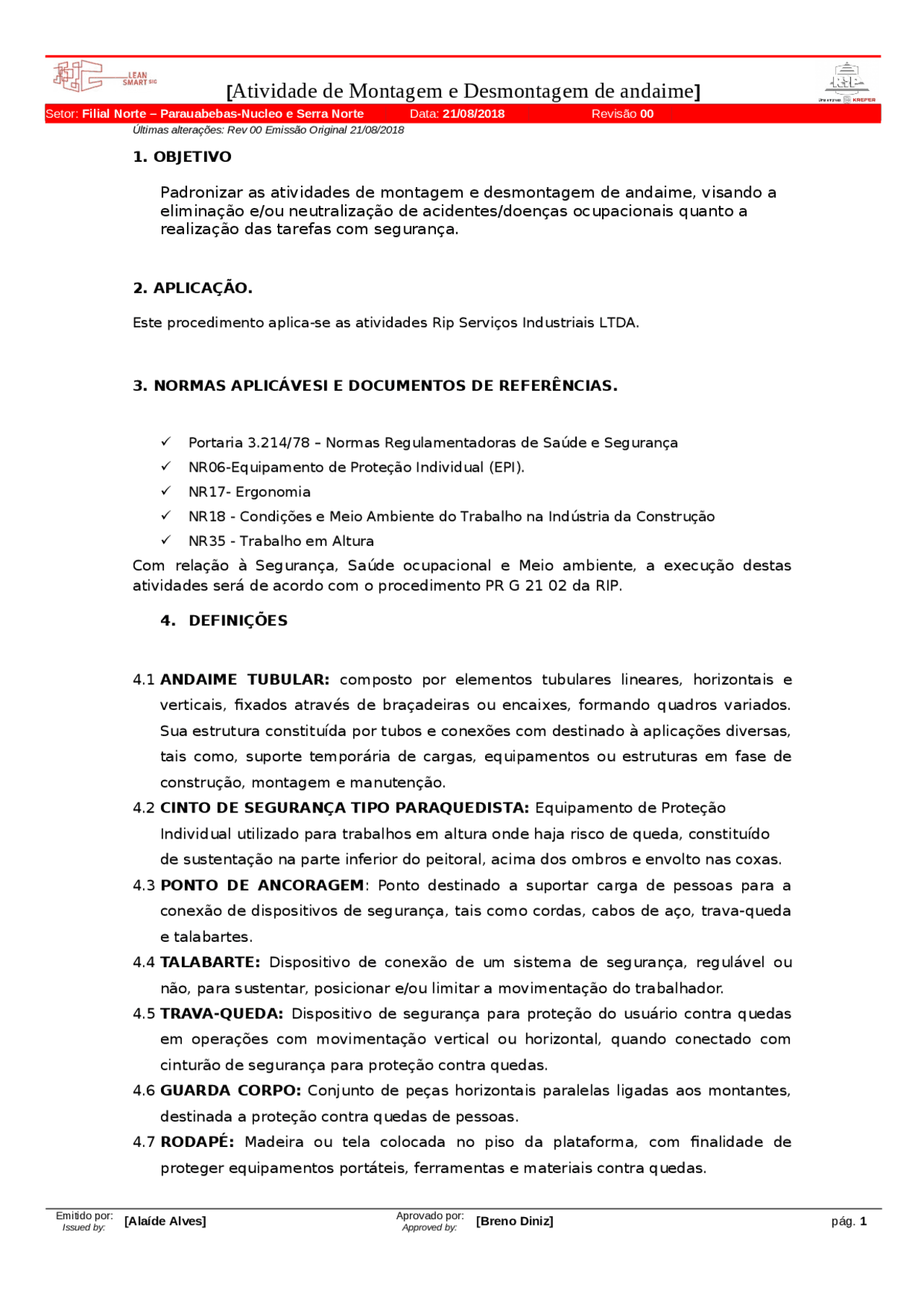

[Atividade de Montagem e Desmontagem de andaime]

Setor: Filial Norte – Parauabebas-Nucleo e Serra Norte Data: 21/08/2018 Revisão 00

Últimas alterações: Rev 00 Emissão Original 21/08/2018

1. OBJETIVO

Padronizar as atividades de montagem e desmontagem de andaime, visando a

eliminação e/ou neutralização de acidentes/doenças ocupacionais quanto a

realização das tarefas com segurança.

2. APLICAÇÃO.

Este procedimento aplica-se as atividades Rip Serviços Industriais LTDA.

3. NORMAS APLICÁVESI E DOCUMENTOS DE REFERÊNCIAS.

Portaria 3.214/78 – Normas Regulamentadoras de Saúde e Segurança

NR06-Equipamento de Proteção Individual (EPI).

NR17- Ergonomia

NR18 - Condições e Meio Ambiente do Trabalho na Indústria da Construção

NR35 - Trabalho em Altura

Com relação à Segurança, Saúde ocupacional e Meio ambiente, a execução destas

atividades será de acordo com o procedimento PR G 21 02 da RIP.

4. DEFINIÇÕES

4.1 ANDAIME TUBULAR: composto por elementos tubulares lineares, horizontais e

verticais, fixados através de braçadeiras ou encaixes, formando quadros variados.

Sua estrutura constituída por tubos e conexões com destinado à aplicações diversas,

tais como, suporte temporária de cargas, equipamentos ou estruturas em fase de

construção, montagem e manutenção.

4.2 CINTO DE SEGURANÇA TIPO PARAQUEDISTA: Equipamento de Proteção

Individual utilizado para trabalhos em altura onde haja risco de queda, constituído

de sustentação na parte inferior do peitoral, acima dos ombros e envolto nas coxas.

4.3 PONTO DE ANCORAGEM: Ponto destinado a suportar carga de pessoas para a

conexão de dispositivos de segurança, tais como cordas, cabos de aço, trava-queda

e talabartes.

4.4 TALABARTE: Dispositivo de conexão de um sistema de segurança, regulável ou

não, para sustentar, posicionar e/ou limitar a movimentação do trabalhador.

4.5 TRAVA-QUEDA: Dispositivo de segurança para proteção do usuário contra quedas

em operações com movimentação vertical ou horizontal, quando conectado com

cinturão de segurança para proteção contra quedas.

4.6 GUARDA CORPO: Conjunto de peças horizontais paralelas ligadas aos montantes,

destinada a proteção contra quedas de pessoas.

4.7 RODAPÉ: Madeira ou tela colocada no piso da plataforma, com finalidade de

proteger equipamentos portáteis, ferramentas e materiais contra quedas.

Emitido por:

Issued by: [Alaíde Alves] Aprovado por:

Approved by: [Breno Diniz] pág. 1

Pré-visualização parcial do texto

Baixe Pro montagem de andaime e outras Manuais, Projetos, Pesquisas em PDF para Mecânica, somente na Docsity!

Setor: Filial Norte – Parauabebas-Nucleo e Serra Norte Data: 21/08/2018 Revisão 00 Últimas alterações: Rev 00 Emissão Original 21/08/

1. OBJETIVO Padronizar as atividades de montagem e desmontagem de andaime, visando a eliminação e/ou neutralização de acidentes/doenças ocupacionais quanto a realização das tarefas com segurança. 2. APLICAÇÃO. Este procedimento aplica-se as atividades Rip Serviços Industriais LTDA. 3. NORMAS APLICÁVESI E DOCUMENTOS DE REFERÊNCIAS.  Portaria 3.214/78 – Normas Regulamentadoras de Saúde e Segurança  NR06-Equipamento de Proteção Individual (EPI).  NR17- Ergonomia  NR18 - Condições e Meio Ambiente do Trabalho na Indústria da Construção  NR35 - Trabalho em Altura Com relação à Segurança, Saúde ocupacional e Meio ambiente, a execução destas atividades será de acordo com o procedimento PR G 21 02 da RIP. 4. DEFINIÇÕES 4.1 ANDAIME TUBULAR: composto por elementos tubulares lineares, horizontais e verticais, fixados através de braçadeiras ou encaixes, formando quadros variados. Sua estrutura constituída por tubos e conexões com destinado à aplicações diversas, tais como, suporte temporária de cargas, equipamentos ou estruturas em fase de construção, montagem e manutenção. 4.2 CINTO DE SEGURANÇA TIPO PARAQUEDISTA: Equipamento de Proteção Individual utilizado para trabalhos em altura onde haja risco de queda, constituído de sustentação na parte inferior do peitoral, acima dos ombros e envolto nas coxas. 4.3 PONTO DE ANCORAGEM : Ponto destinado a suportar carga de pessoas para a conexão de dispositivos de segurança, tais como cordas, cabos de aço, trava-queda e talabartes. 4.4 TALABARTE: Dispositivo de conexão de um sistema de segurança, regulável ou não, para sustentar, posicionar e/ou limitar a movimentação do trabalhador. 4.5 TRAVA-QUEDA: Dispositivo de segurança para proteção do usuário contra quedas em operações com movimentação vertical ou horizontal, quando conectado com cinturão de segurança para proteção contra quedas. 4.6 GUARDA CORPO: Conjunto de peças horizontais paralelas ligadas aos montantes, destinada a proteção contra quedas de pessoas. 4.7 RODAPÉ: Madeira ou tela colocada no piso da plataforma, com finalidade de proteger equipamentos portáteis, ferramentas e materiais contra quedas. Emitido por: Aprovado por:

Setor: Filial Norte – Parauabebas-Nucleo e Serra Norte Data: 21/08/2018 Revisão 00 Últimas alterações: Rev 00 Emissão Original 21/08/ 4.8 TRAVESSA: tubo montado na horizontal na direção do menor vão, apoiado sobre as longarinas e fixado aos montantes em um ângulo reto, responsável pela amarração transversal do andaime. 4.9 LONGARINA : Tubo montado na horizontal na direção do comprimento do andaime, posicionada internamente em relação aos montantes fixada aos mesmos em um ângulo reto. 4.10 DIAGONAL: Tubo responsável pelo travamento da estrutura e distribuição de esforços. Todo andaime com altura superior a 6 metros ou 24 m2 de base ou sobre rodízios devem possuir diagonais. 4.11 ESCADA: Elemento montado nos andaimes formando degraus visando o acesso seguro a plataformas do andaime. 4.12 LINHA DE VIDA : É um cabo ou barra metálica, ancorado no mínimo em dois pontos, que é usado para a fixação de trava queda retrátil ou talabarte do cinto de segurança.

5. RECOMENDAÇÕES DE SEGURANÇA  A ART de Planejamento e o PRO encontra-se disponível para consulta e foi divulgada a todos os envolvidos.  É expressamente proibida a realização de trabalho de montagem de andaime sob o efeito de álcool, e substâncias psicoativas ou medicamentos que causem distúrbios do sistema nervoso central.  Verificar se as ferramentas e equipamentos dispõem do lacre da cor do mês.  Mantenha a área limpa e organizada para a execução da atividade;  Executar o isolamento e sinalização da área de trabalho;  Inspecione as ferramentas, EPI’s e materiais antes de iniciar as atividades  Informe obrigatoriamente toda ocorrência de segurança (acidente, quase acidente) imediatamente, em caso de dúvida paralisar atividade e solicitar apoio;  Solicitar ajuda de outro colaborador ao transportar material/ ferramenta com carga superior a 23 kg ou quando for extenso, permanecer no local da atividade somente pessoas devidamente treinadas;  Os empregados que executam trabalho em altura deveram ser treinados conforme RAC 01 ou NR 35.  É proibido o uso de ferramentas improvisadas e arremessá-las em queda livre;  As ferramentas devem ser transportadas em bolsas apropriadas e amarradas em serviços sobrepostos. Emitido por: Aprovado por:

Setor: Filial Norte – Parauabebas-Nucleo e Serra Norte Data: 21/08/2018 Revisão 00 Últimas alterações: Rev 00 Emissão Original 21/08/  O material de andaime não deve interferir em passagem de pessoas, máquinas e veículos. Todo o material deve ser armazenado separadamente e de forma organizada.  Todos os componentes do andaime devem ser içados ou baixados através de uma corda. As braçadeiras devem estar em cestos apropriados para estes transportes, sendo proibido o lançamento de qualquer material. Não é permitido o arremesso de material.  Colocar a sapata ou as bases para apoio dos montantes da estrutura. Não é permitido calço em forma de cunha.  Todos os andaimes com diferença de nível, dos pisos de trabalho igual ou maior que 1,50 m de altura, devem ser providos de escadas ou rampas de ligação, não sendo permitido a utilização de escadas comum (que não façam parte da estrutura do andaime) sobre a plataforma do andaime, para se atingir lugares mais altos.  O rodapé e guarda corpo deve ser instalado em todo o perímetro de andaime. O guarda corpo deve ter duas travessas sendo a primeira a 0,70 m de altura e a segunda a 1,20 m de altura. O rodapé deve ser de 0,20 m. Estes dispositivos devem ser utilizados em também em aberturas internas nas plataformas de trabalho.  Sempre realizar inspeção dos andaimes e plataformas antes de utilizá-los. 5.2 EPI´S OBRIGATÓRIOS NA ATIVIDADE  Capacete com jugular  Óculos de segurança contra impacto  Protetor auricular tipo concha  Botina de segurança com biqueira de composite  Luvas de vaqueta  Cinto de segurança tipo paraquedista com talabarte duplo

6. ETAPAS DA ATIVIDADE E MEDIDAS DE PREVENÇÃO DESCRIÇÃO DOS PASSOS RISCOS MEDIDAS PREVENTIVAS  Mobilização de colaboradores ^ Queda de pessoa em mesmo nível ao transitar na área.  Utilizar bota com solado antiderrapante, retira qualquer obstáculo, manter o local sempre limpo e organizado;  Não improvisar acesso e não correr;  Exposição a poeiras  Utilizar respirador descartável PFF2;  Exposição a ruído  Usar protetor auricular tipo concha Emitido por: Aprovado por:

Setor: Filial Norte – Parauabebas-Nucleo e Serra Norte Data: 21/08/2018 Revisão 00 Últimas alterações: Rev 00 Emissão Original 21/08/  Projeção de corpo estranho nos olhos  Usar óculos de segurança contra impactos;  Quedas de materiais  Respeitar o isolamento  Não passar por baixo de carga suspensa  Colisão, atropelamento, abalroamento por veículo/equipamento  Manter distância de máquinas e veículos  Trafegar somente nas vias de acesso para pedestres  Transporte manual de peças metálicas e ferramentas para montagem dos andaimes  Queda de pessoa em mesmo nível  Utilizar bota com solado antiderrapante, retira qualquer obstáculo, manter o local sempre limpo e organizado; Não improvisar acesso e não correr;  Aprisionamento em, sob ou entre (materiais, objeto, equipamentos, etc.)  Solicitar ajuda de outro colaborador, para transportada as peças  Atrito, abrasão, perfuração, corte pôr compressão  Uso de luva de vaqueta;  Reação do corpo e seus movimentos involuntários (escorregão sem queda)  Não improvisar acesso  Evitar correrias e brincadeiras indesejáveis;  Verificar as condições do terreno;  Manter a área limpa e organizada  Impacto de pessoa contra objeto parado  Manter a área limpa e organizada   Isolamento e sinalização da área  Queda de pessoa em mesmo nível  Andar na área e não correr  Usar acessos desobstruídos  Não improvisar acesso  Atrito, abrasão, perfuração, corte  Uso de luva de vaqueta;  Corte e perfuração de membros  Manter os membros superiores e inferiores em locais visíveis  Não expor membros onde não possa ver  Usar luva de vaqueta  Corpo estranho nos olhos  Usar óculos de segurança contra impacto  Exposição ao Ruído  Usar o abafador de ruído  Prensamento esmagamento de membros  Manter os membros superiores e inferiores em locais visíveis  Não permitir partes do corpo em local de prensamento;  Não usar ferramentas Emitido por: Aprovado por:

Setor: Filial Norte – Parauabebas-Nucleo e Serra Norte Data: 21/08/2018 Revisão 00 Últimas alterações: Rev 00 Emissão Original 21/08/ corpo em local de prensamento;  Não usar ferramentas defeituosas  Montagem de andaime utilizando chave catraca  Queda de pessoa em mesmo nível  Andar na área e não correr  Usar acessos desobstruídos  Não improvisar acesso  Impacto de pessoas contra objeto parado  Desobstruir acessos  Isolar objetos que não poderão ser removidos  Quedas de peças de andaime durante a montagem  As peças deveram ser içadas com a utilização de roldanas e amarradas  Queda de ferramentas e objetos  Todas as ferramentas deverão estar amarradas junto ao corpo;  Prensamento esmagamento de membros  Manter os membros superiores e inferiores em locais visíveis  Não permitir partes do corpo em local de prensamento;  Não usar ferramentas defeituosas  Queda de pessoa com diferença de nível  Uso de cinto de segurança fixado em cabos guias de segurança ou local fixo  Manter a forração do piso do andaime com tábuas no nível de recebimento de materiais.  Esforço excessivo ao erguer objeto  Manter a posição ergonômica adequada e, quando aplicável, fazer intervalos durante a atividade; Levantar peso de forma correta (flexionar os joelhos e manter a coluna ereta; Não ultrapassar o limite de sua capacidade física e solicitar ajuda se necessário de outros colaboradores;  Exposição ao Ruído  Usar o abafador de ruído  Exposições a intempéries  Utilizar protetor solar quando estiver exposto ao sol e camisa de manga longa e tendas na frente de serviço;  Atrito, abrasão, perfuração, corte por compressão  Uso de luva de proteção de vaqueta Emitido por: Aprovado por:

Setor: Filial Norte – Parauabebas-Nucleo e Serra Norte Data: 21/08/2018 Revisão 00 Últimas alterações: Rev 00 Emissão Original 21/08/  Tombamento do andaime  Os montantes dos andaimes devem ser apoiadas em sapatas próprias, sobre bases solidas, capazes de resistir ao esforço solicitante e a carga transmitida;  A estrutura do andaime deve ser fixada a estrutura ou edificação por meio de amarração e/ ou entroncamento de modo a resistir ao esforço a que estará sujeito  Os andaimes montados em locais que não seja possível sua fixação a estrutura ou edificação devem ser estacionados  Desmontagem do andaime  Queda de pessoa em mesmo nível  Andar na área e não correr  Usar acessos desobstruídos  Não improvisar acesso  Queda de pessoa com diferença de nível  Uso de cinto de segurança fixado em cabos guias de segurança ou local fixo  Manter a forração do piso do andaime com tábuas no nível de recebimento de materiais .  Quedas de peças de andaime durante a montagem  As peças deveram ser içadas com a utilização de roldanas e amarradas  Prensamento esmagamento de membros  Manter os membros superiores e inferiores em locais visíveis  Não permitir partes do corpo em local de prensamento;  Não usar ferramentas defeituosas  Corpo estranho nos olhos  Usar óculos de segurança  Exposições a intempéries  Utilizar protetor solar quando estiver exposto ao sol e camisa de manga longa e tendas na frente de serviço;  Exposição ao Ruído  Usar o abafador de ruído  Atrito, abrasão, perfuração, corte por compressão  Uso de luva de proteção de vaqueta  Reação do corpo e seus movimentos involuntários (escorregão sem queda)  Não improvisar acesso  Evitar correrias e brincadeiras indesejáveis;  Verificar as condições do Emitido por: Aprovado por:
