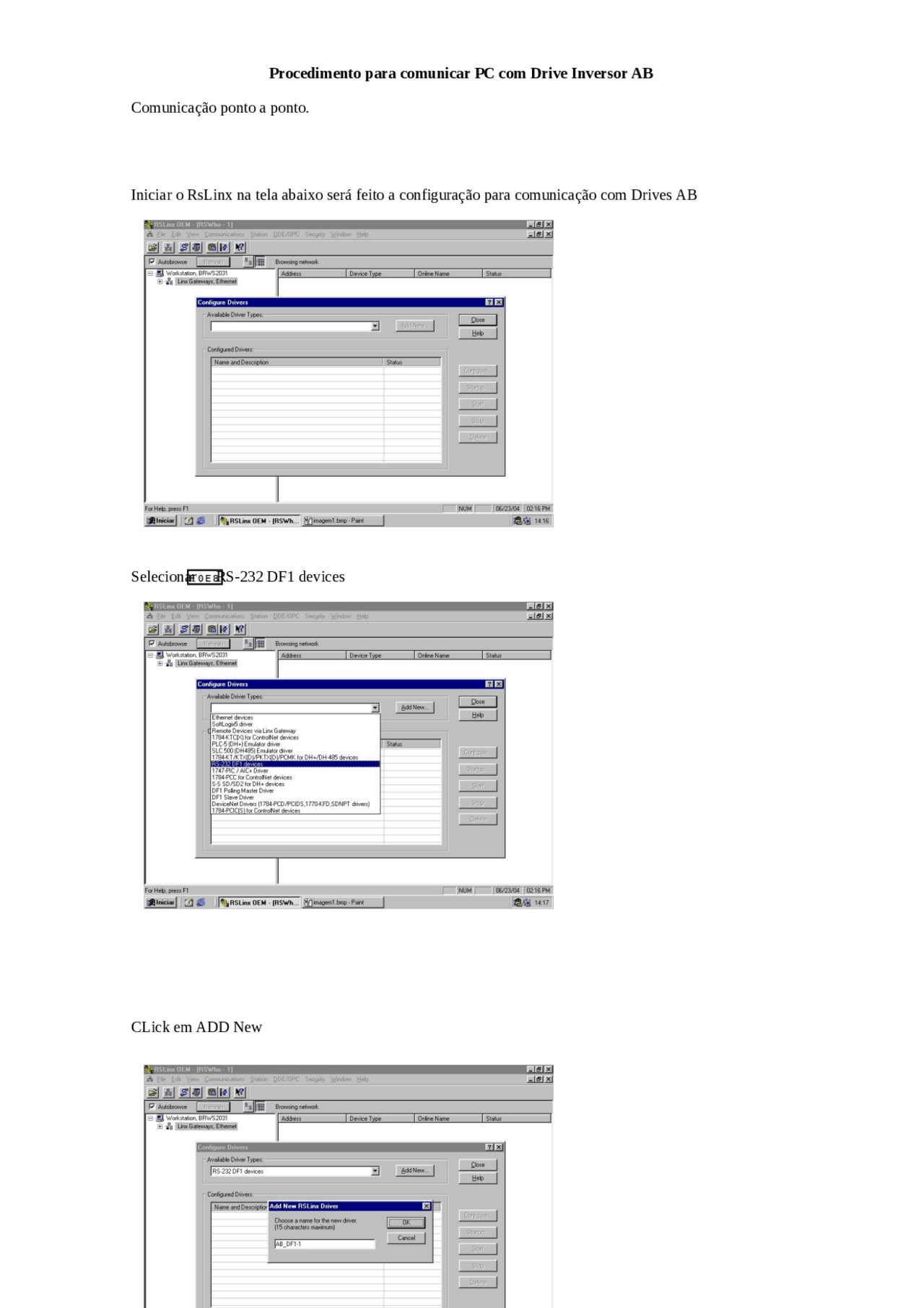

Procedimento para comunicar PC com Drive Inversor AB
Comunicação ponto a ponto.
Iniciar o RsLinx na tela abaixo será feito a configuração para comunicação com Drives AB
SelecionarF 0 E 8RS-232 DF1 devices
CLick em ADD New
Na tela abaixo alterar : F 0 E 8Device P/ 1770-KF2/1 1785-KE/SCAN... F 0 E 8Baud Rate P/ 9600 F 0 E 8STATION NUMBER P/ 01 F 0 E 8CLICK Auto Configure
Será feita a configuração com sucesso desde que o cabo esteja conectado ( PLC e DRIVE )
Ainda no RsLinx Abra a janela Configure Client Applications.
A tela abaixo mostra a rede pronta, podendo minimizar o RSLINX
O cabo estando conectado corretamente, deve aparecer a nova tela com os parametros do drive on-line, quando for fechar a janela, será perguntado se você quer salvar, no caso de não (NÀO) caso sim, o software fará o UP_LOAD, ( do Drive para o PC) Slecione o local para Backup ( SALVAR)
Autoria : Rogerio Morais.
