Fundição: Processos, Etapas e Aplicações, Notas de aula de Fundição
Fundição é um processo de fabricação onde um metal ou liga metálica, no estado líquido, é vazado em um molde com formato e medidas correspondentes aos da peça a ...
Tipologia: Notas de aula
2023
1 / 53
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Fundição: Processos, Etapas e Aplicações e outras Notas de aula em PDF para Fundição, somente na Docsity!

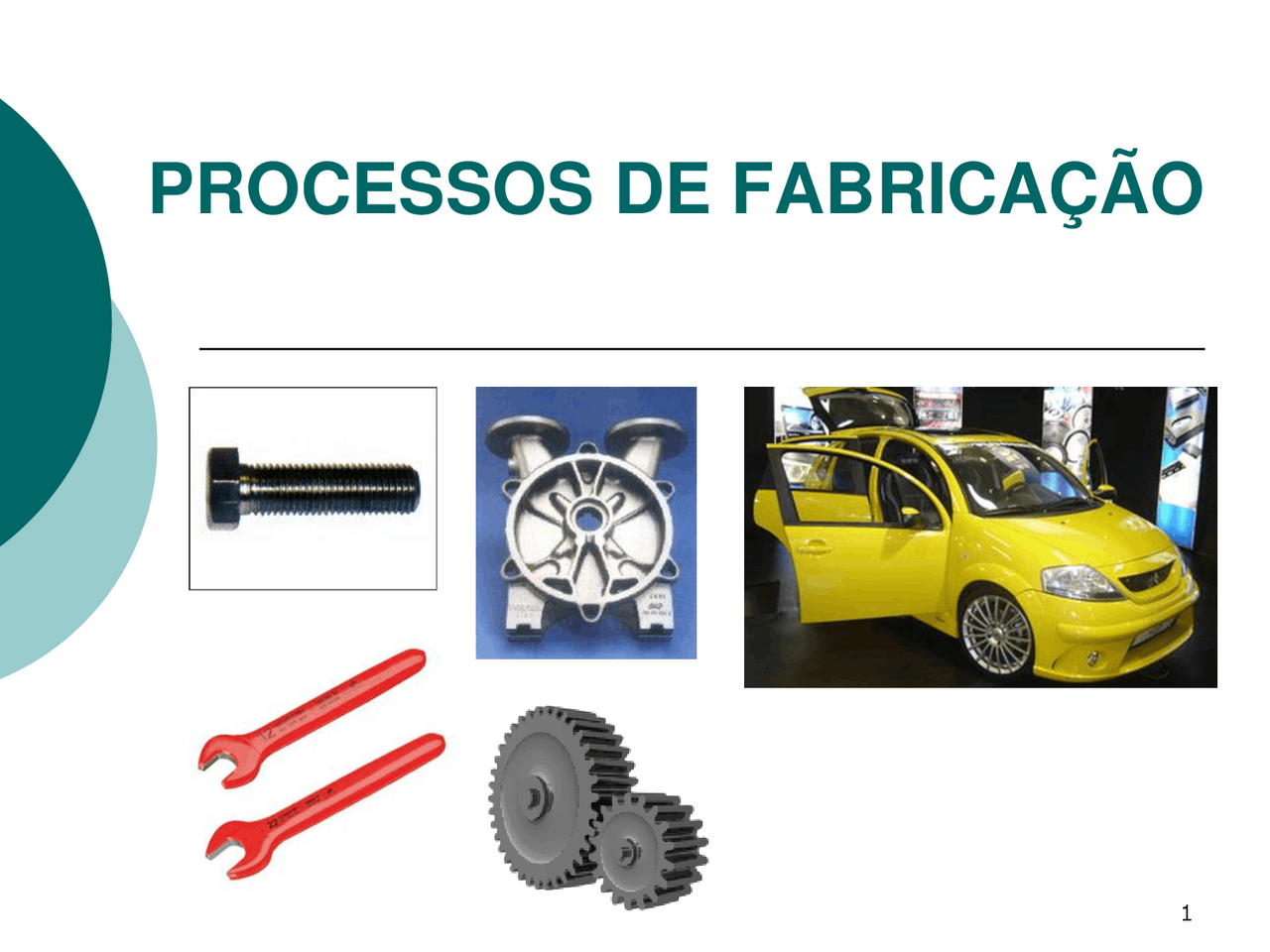

PROCESSOS DE FABRICAÇÃO
PROCESSOS DE FABRICAÇÃO
Fundição
Conformação Mecânica
Usinagem
Soldagem
Principais propriedades para a realização do processo de fundição:
1. Temperatura de fusão
2. Fluidez
FUNDIÇÃO
Vantagens das peças fundidas
1. Podem apresentar formas externas e internas desde
a mais simples até a mais complexa.
2. Podem ser produzidas dentro de padrões variados
de acabamento e tolerância dimensional;
3. Possibilita grande economia de peso.
FUNDIÇÃO
Peças produzidas por Fundição:
FUNDIÇÃO
FUNDIÇÃO
CLASSIFICAÇÃO
Pode se classificar os processos de fundição por algumas formas: Força ou pressão usada para preencher o molde com metal líquido;
Tipo de Molde (Mais utilizado);
FUNDIÇÃO - ETAPAS
Apesar do grande número de variantes do processo de fundição, pode-se sintetizar as etapas de acordo com o fluxograma a seguir:
FUNDIÇÃO
Fundição em Areia Verde
2. Confecção do molde :
O molde é o dispositivo no qual o metal fundido é
colocado para que se obtenha a peça desejada.
Feito de material refratário composto de areia e
aglomerante. o modelo após ser retirado, deixa uma
cavidade com o formato da peça a ser fundida.
FUNDIÇÃO: passo a passo
3. Confecção dos machos - Macho é um dispositivo,
feito também de areia, que tem a finalidade de
formar os vazios, furos e reentrâncias da peça. Eles
são colocados nos moldes antes que eles sejam
fechados para receber o metal líquido.
FUNDIÇÃO: passo a passo
6.Desmoldagem - Após determinado período de tempo em que a peça se solidifica dentro do molde ela é retirada do molde (desmoldagem) manualmente ou por processos mecânicos.
7.Rebarbação – É a retirada dos canais de alimentação, massalote e rebarbas que se formam durante a fundição.
FUNDIÇÃO: passo a passo
8. Limpeza -
É necessária porque a peça apresenta uma série de incrustações da areia usada na confecção do molde. Geralmente ela é feita por meio de jatos abrasivos.
FUNDIÇÃO: passo a passo
Defeitos comuns das peças fundidas:
Inclusão da areia do molde nas paredes internas ou externas da peça;
Porosidade, ou seja, a existência de “buraquinhos” dentro de peça.
Rechupe;
FUNDIÇÃO
Rechupe: Ausência de material por preenchimento incompleto do molde.
Para se evitar o rechupe dimensiona-se de forma correta o massalote;
