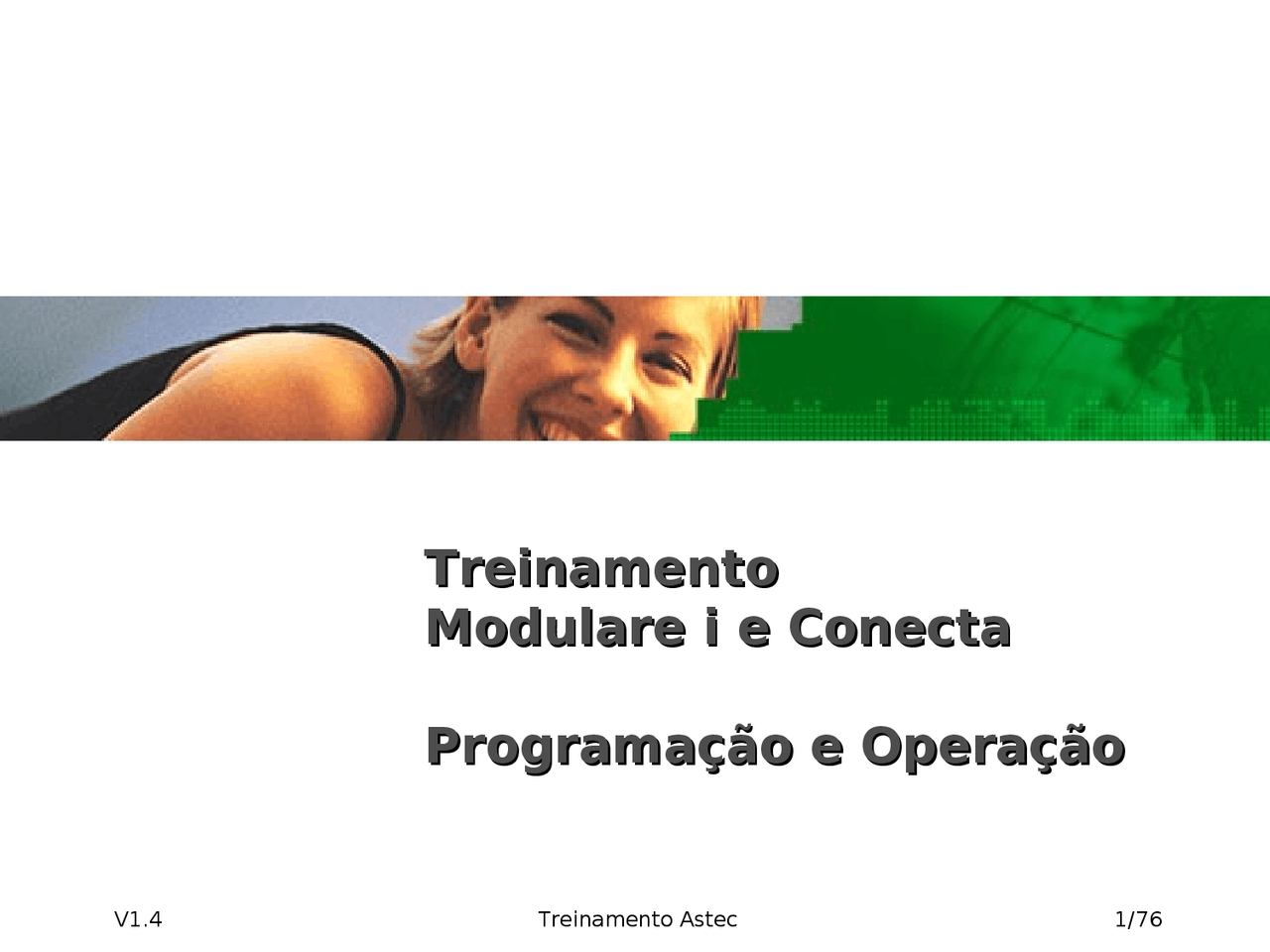

Treinamento Treinamento

Modulare i e Conecta Modulare i e Conecta

Programação e Operação Programação e Operação

Especificações Técnicas Especificações Técnicas

* Sempre observe a quantidade de ramais e troncos

para realizar a configuração da central!

Conecta Modulare i Capacidade Final de Ramais 8 12 Capacidade de Troncos 3 4 Quantidade Máxima de TI ´ s 4 4 Quantidade Máxima de Enlaces 2 2 Tipo de Sinalização Decádica e Multifrequencial Proteção Tronco, Ramal e Alimentação AC Proteção para Programação Bateria de Ni/ Cd 3,6V recarregável Potência 24W Centrais Conecta/Modulare i

Configuração Geral

Conecta e Modulare i

Configuração Geral do Pabx

(no ramal PrincipalPrincipal em estado de programação

1212 + Senha geral^ 123123 )

Programação do Ramal

(No ramal Principal fora do estado de programação)

Programação no Ramal

(Os códigos são digitados diretamente no ramal desejado)

Alteração da Senha Geral

3 2 + Senha geral ATUAL + NOVA senha

*** Quando a senha geral de fabrica é modificada o PABX libera automaticamente o acesso para programação remota.**

Comandos de Reset

Reset Total Reset Total

+ Senha Geral (3 dígitos)

Reset Parcial Reset Parcial

+ Senha Geral (3 dígitos)

Desligue a central da energia elétrica e aguarde 30

segundos para ligá-la novamente.

Plano de Numeração

5 1 + Posição física + N.º do Ramal

Ramal: Ramal:

Como Cancelar: Como Cancelar:

9 9 *POSIÇÃO FÍSICA:

Conecta: 00 a 07 Modulare i: 00 a 11

Tabela de Prefixos

5 5 + Categoria + Operadora

Todos os prefixos de uma só vez: Todos os prefixos de uma só vez:

6 LIBERA prefixo para as categorias LOCAL, REGIONAL, DDD e DDI; 7 LIBERA prefixo para as categorias REGIONAL, DDD e DDI, Bloqueando a local; 8 LIBERA prefixo para as categorias DDD e DDI, Bloqueando a local e regional; 9 LIBERA prefixo para a categoria DDI, Bloqueando a local, regional e DDD; 0 BLOQUEIA os prefixos para TODOS os ramais.

CATEGORIA:

5 5 + Categoria + Operadora + Prefixo

Um determinado prefixo: Um determinado prefixo:

0 sem operadora 1 operadora local 2 operadora DDD

OPERADORA:

Recebimento de Ligações a Cobrar

4 + Linha +^ 8 3 1

Ativa para período Noturno: Ativa para período Noturno:

4 + Linha +^ 8 3 0

Desativa para período Noturno: Desativa para período Noturno:

4 + Linha +^ 8 2 1

Ativa para período Diurno: Ativa para período Diurno:

4 + Linha +^ 8 2 0

Desativa para período Diurno: Desativa para período Diurno:

LINHA: 1 a 3 (Conecta), 1 a 4 (Modulare i), 9 para todas.

Atendedor da Linha

4 + Linha + 1 + N.º do Ramal ou Grupo

Atendedor de Noturno

4 + Linha + 3 + N.º do Ramal ou Grupo

LINHA: 1 a 3 (Conecta), Grupo: 61 à 64 1 a 4 (Modulare i), 9 para todas. LINHA: 1 a 3 (Conecta), Grupo: 61 à 64 1 a 4 (Modulare i), 9 para todas.

Serviço Noturno

Ativando o Serviço Noturno Ativando o Serviço Noturno

Desativando o Serviço Noturno Desativando o Serviço Noturno

**Posição física 00 ou 03

Atendedor de Transbordo

4 + Linha + 2 + N.º do Ramal ou Grupo

Atendedor de Transbordo com Toque Geral: Atendedor de Transbordo com Toque Geral:

4 + Linha +^ 2 6 0

Ativando o Toque Geral no Ramal Ativando o Toque Geral no Ramal

Desativando o Toque Geral no Ramal Desativando o Toque Geral no Ramal

LINHA: 1 a 3 (Conecta), 1 a 4 (Modulare i), 9 para todas; GRUPO: 61 à 64.

Transbordo para Período Noturno

4 + Linha +^ 8 7 1

4 + Linha +^ 8 7 0

Ativa: Ativa:

Desativa: Desativa:

LINHA: 1 a 3 (Conecta), 1 a 4 (Modulare i), 9 para todas.

Reconhecimento de Chamada Recebida

4 + Linha +^ 8 0 + N.º de Toques (0 a 1)

Atende a ligação após Temporizar Tom de Disco (TTD)

4 + Linha +^ 5 + Tempo (06 a 90)

LINHA: 1 a 3 (Conecta), 1 a 4 (Modulare i), 9 para todas. LINHA: 1 a 3 (Conecta), 1 a 4 (Modulare i), 9 para todas.
