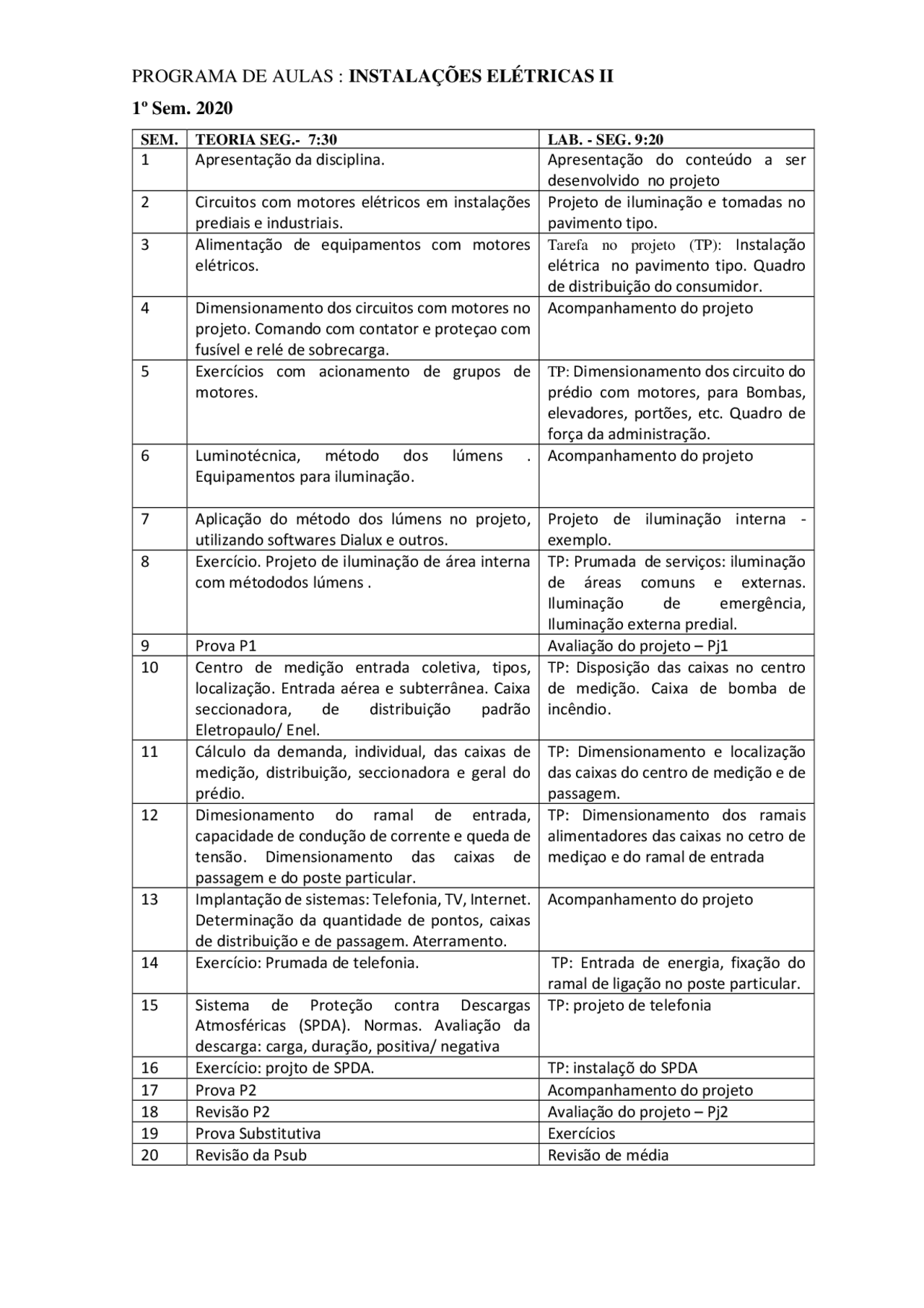

PROGRAMA DE AULAS : INSTALAÇÕES ELÉTRICAS II
1º Sem. 2020
SEM. TEORIA SEG.- 7:30
LAB. - SEG. 9:20
1
Apresentação da disciplina
.
Apresentação do conteúdo a
ser
desenvolvido no projeto
2
Circuitos com motores elétricos em instalações
prediais e industriais.
Projeto de iluminação e tomadas no
pavimento tipo.
3
Alimentação de equipamentos com motores
elétricos.
Tarefa no projeto (TP):
Instalação
elétrica no pavimento tipo. Quadro
de distribuição do consumidor.
4
Dimensionamento dos circuitos com motores no
projeto. Comando com contator e proteçao com
fusível e relé de sobrecarga.
Acompanhamento do projeto
5
Exercícios
com acionamento de grupos de
motores.
TP:
Dimensioname
nto dos circuito do
prédio com motores, para Bombas,
elevadores, portões, etc. Quadro de
força da administração.
6
Luminotécnica, método dos lúmens
.
Equipamentos para iluminação.
Acompanhamento do projeto
7
A
plicação do método dos lúmens no
projeto,
utilizando softwares Dialux e outros.
Projeto de iluminação interna
-
exemplo.
8
Exercício
. Projeto de iluminação de área interna
com métododos lúmens .
TP: Prumada de serviços: iluminação
de áreas comuns e externas.
Iluminação de emergência,
Iluminação externa predial.
9
Prova P1
Avaliação do projeto
–
Pj1
10
Centro de medição entrada coletiva, tipos,
localização. Entrada aérea e subterrânea. Caixa
seccionadora, de distribuição padrão
Eletropaulo/ Enel.
TP: Disposição das caixas no
centro
de medição. Caixa de bomba de
incêndio.
11
Cálculo da demanda, individual, das caixas de
medição, distribuição, seccionadora e geral do
prédio.
TP: Dimensionamento e localização
das caixas do centro de medição e de
passagem.
12
Dimesionamento do ramal de entrada,
capacidade de condução de corrente e queda de
tensão. Dimensionamento das caixas de
passagem e do poste particular.
TP: Dimensionamento dos ramais
alimentadores das caixas no cetro de
mediçao e do ramal de entrada
13
Implantação de sistemas: Telefonia, TV, Internet.
Determinação da quantidade de pontos, caixas
de distribuição e de passagem. Aterramento.
Acompanhamento do projeto
14
Exercício: Prumada de telefonia.
TP: Entrada de energia, fixação do
ramal de ligação no poste particular.
15
Sistema de Proteção contra Descargas
Atmosféricas (SPDA). Normas. Avaliação da
descarga: carga, duração, positiva/ negativa
TP: projeto de telefonia
16
Exercício: projto de
SPDA.
T
P:
instalaçõ
do SPDA
17
Prova P2
Acompanhamento do projeto
18
Revisão P2
A
valiação do projeto
–
Pj2
19
Prova Substitutiva
Exercícios
20
Revisão da Psub
Revisão de
média
