AAAA
02/02
BB
02/02
BB
12,20
Calador
30,20
Escada Metálica
11,20
4,85 5,00 5,00 5,00 5,00 4,85
4%
4%
4%
4%
4%
4%
4% 4%
Fossa
4,23
2%
2%
Estrutura do Container
Peso: 4 Ton
Projeção Container
11,00
4,232,74
10,00
AAAA 02/02
BB
02/02
BB
Mezanino e Guarda-corpo metálico
Escada Metálica Estrutura em Container
12,20
11,90
Guarda-Corpo (h=1,20m)
11,00
Mezanino
5,10
2,44
2,36
2,20
1,101,02
60x210
P04
60
3,00 60
2,20
Tomadas e pontos Hidraúlicos - Ver projeto Container
Pia
1,55
Estrutura do Container
Peso: 4 Ton
80x210
P02
150x100/1,00
J21
150x100/1,00
J21
150x100/1,00
J21
70x50/1,63
J20
1,02
6,53 6,03
1,35
6,02
7,64
A= 11,26 m²
Sala Classificação
A= 1,49 m²
BWC
4,90
10,00
2,10 1,50 85
1,43 1,50 60 1,50 85
Pintura Amarelo e preto (Ver em Corte)
Ligação Pilar/Bloco
Pilar Metálico (Treliçado)
AAAA
02/02
BB
02/02
BB
12,20
Calador
30,20
Escada Metálica
11,90
4,85 5,00 5,00 5,00 5,00 4,85
4%
4%
4%
4%
2%
2%
4%
4%
4% 4%
Fossa
11,00
A= 362,34 m²
PISO: Sem Piso
Classificação
4,232,744,23
VERSÃO
ASSUNTO PRANCHA
PROJETO
RESPONSÁVEL TÉCNICO
PROPRIETÁRIO
COLABORAÇÃO
LOCAL
RESPONSÁVEL TÉCNICO
PROPRIETÁRIO
E:\OneDrive - Sipal Industria E Comercio Ltda\Projetos\02- Projetos Sipal\Projeto Classificação\Modelo Arco\2 vias sala central\Classificação L 12.20m - REV01\Projeto Classificação - Sala Meio - 2 vias - Rev03.rvt
R5

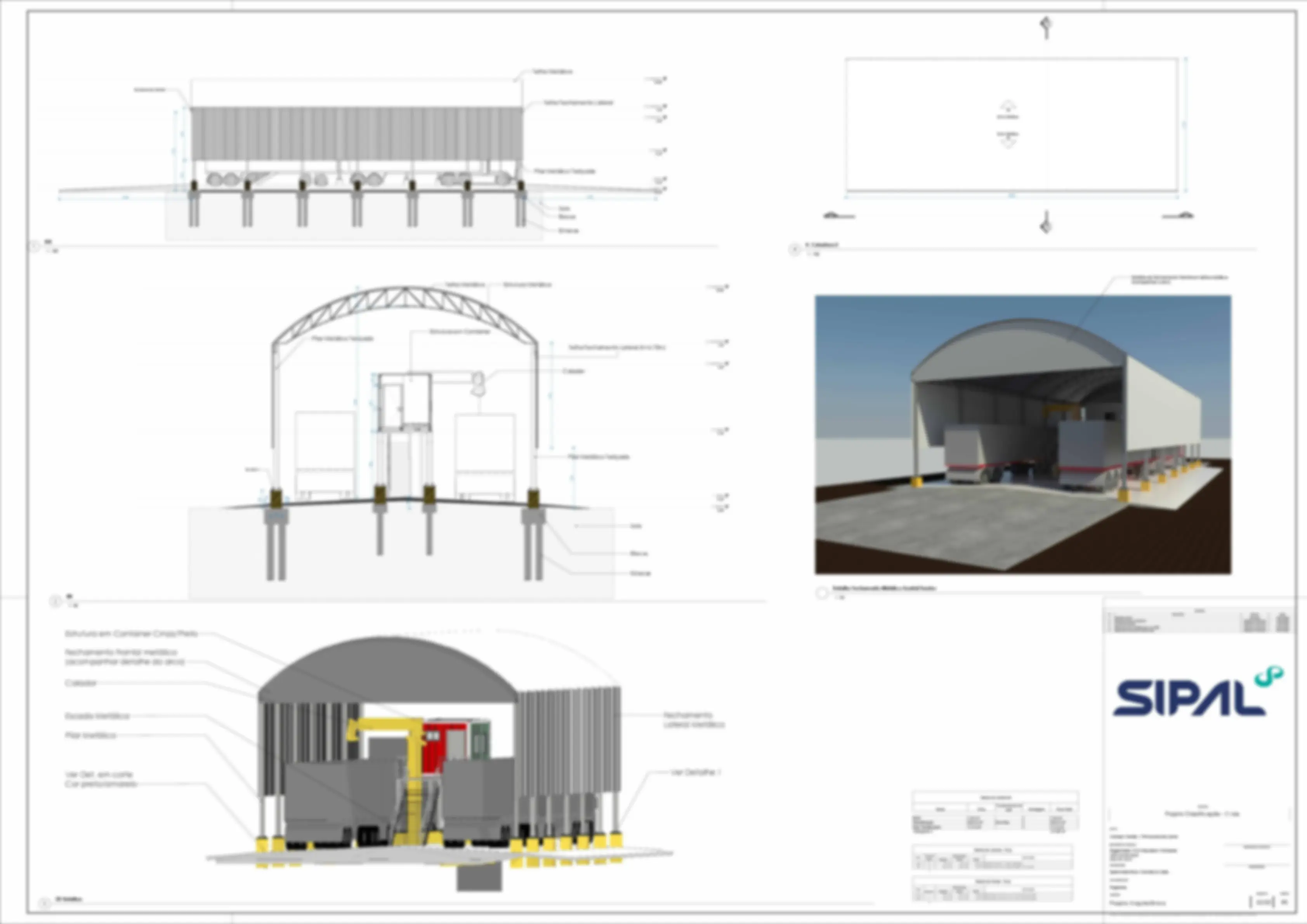

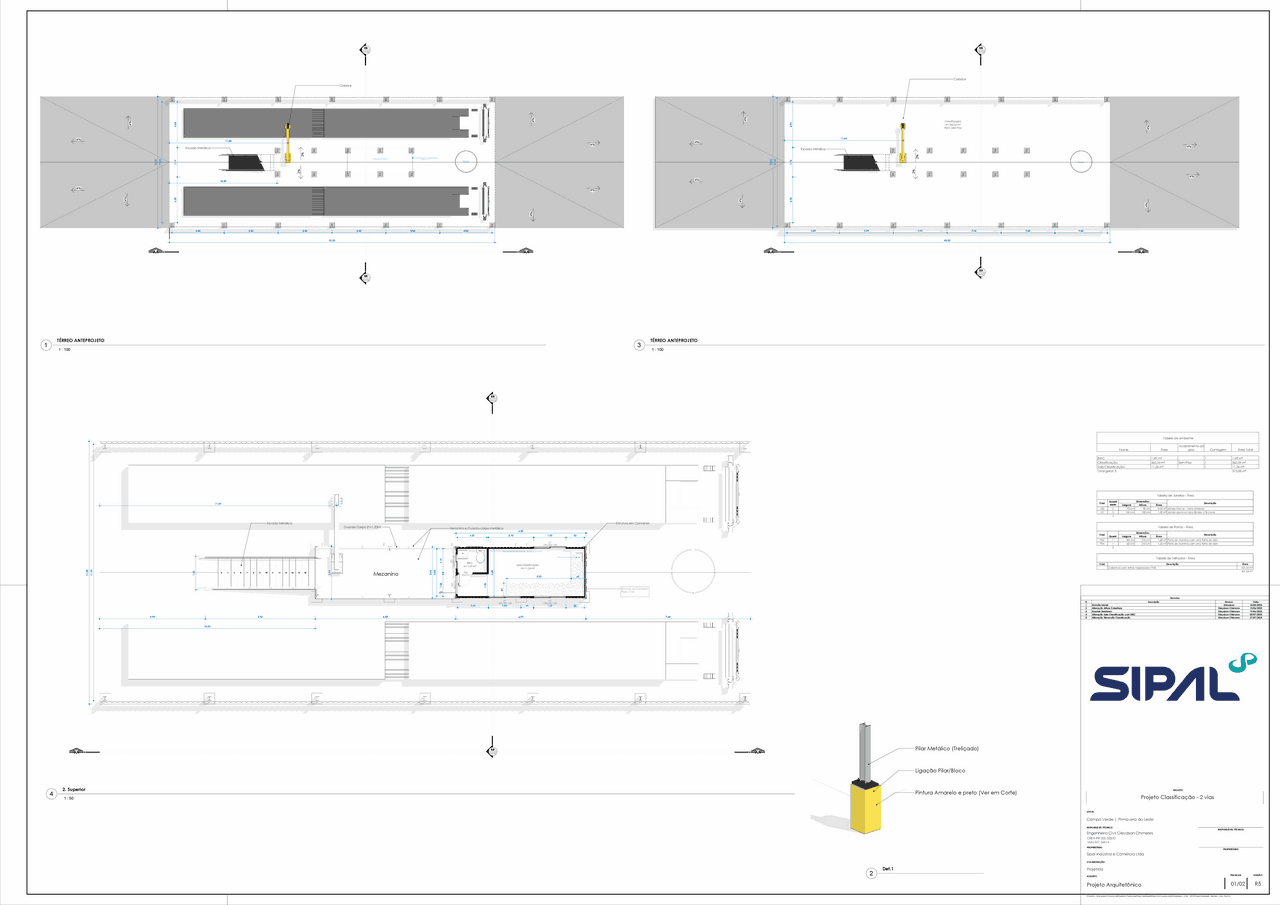

Projeto Arquitetônico 01/02
Projeto Classificação - 2 vias
Sipal Indústria e Comércio Ltda
Campo Verde | Primavera do Leste
Projetista
Engenheiro Civil Gleydson Chimeres
1 : 100
TÉRREO ANTEPROJETO
1
1 : 50
2. Superior
4
CREA-PR 200.328/D
Visto MT: 54414
Det.1
2
1 : 100
TÉRREO ANTEPROJETO
3
Tabela de ambiente
Nome Área
Acabamento do
piso Contagem Área Total
BWC 1,49 m² 1 1,49 m²
Classificação 362,34 m² Sem Piso 1 362,34 m²
Sala Classificação 11,26 m² 1 11,26 m²
Total geral: 3 375,08 m²
Tabela de Janelas - Área
Cód. Quanti
dade
Dimensões Descrição
Largura Altura Área
J20 2 70 cm 50 cm 0,35 m² Janela Max-ar - Vidro Jateado
J21 3 150 cm 100 cm 1,50 m² Janela aluminio Vidro Blindex 2 fls correr
5
Tabela de Portas - Área
Cód. Quant.
Dimensões Descrição
Largura Altura Área
P02 1 80 cm 210 cm 1,68 m² Porta de Alumínio com uma folha de abrir
P04 1 60 cm 210 cm 1,26 m² Porta de Alumínio com uma folha de abrir
2
Revisões
R Descrição Revisor Data
1 Emissão Inicial Gleydson 10/04/2023
2 Alteração Altura Cobertura Gleydson Chimeres 13/06/2023
3 Inserido Banheiros Gleydson Chimeres 19/06/2023
4 Alteração Sala Classificação com BWC Gleydson Chimeres 05/07/2023
5 Alteração Dimensão Classificação Gleydson Chimeres 27/07/2023
Tabela de Telhados - Área
Cód. Descrição Área
Cobertura com telhas trapezoidais TP40 401,35 m²
401,35 m²
