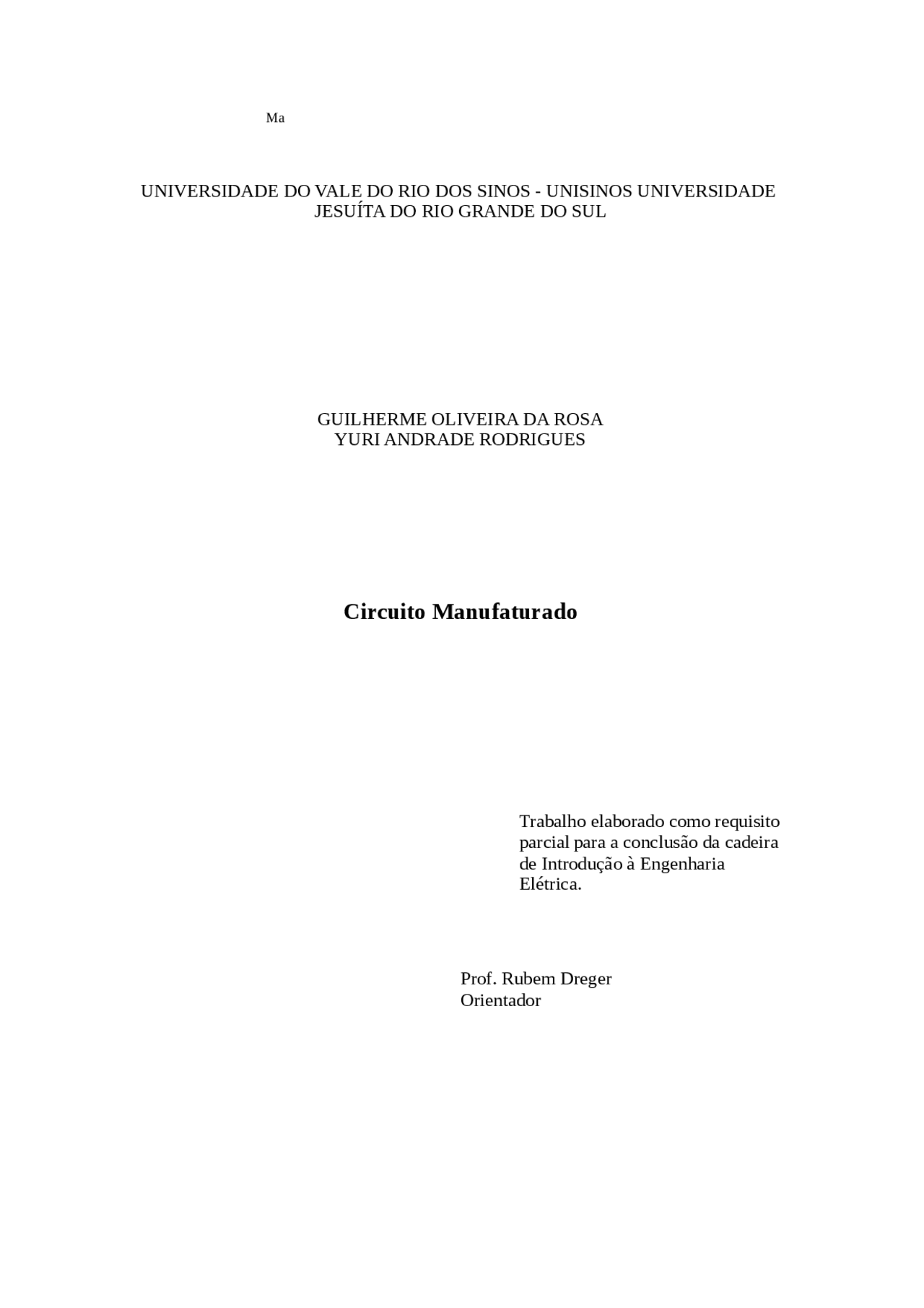

UNIVERSIDADE DO VALE DO RIO DOS SINOS - UNISINOS UNIVERSIDADE
JESUÍTA DO RIO GRANDE DO SUL
GUILHERME OLIVEIRA DA ROSA
YURI ANDRADE RODRIGUES
Circuito Manufaturado
Trabalho elaborado como requisito
parcial para a conclusão da cadeira
de Introdução à Engenharia
Elétrica.
Prof. Rubem Dreger
Orientador
pf3
pf4
pf5
pf8
pf9
pfa

Pré-visualização parcial do texto

Baixe projeto Controle e outras Manuais, Projetos, Pesquisas em PDF para Cultura, somente na Docsity!

Ma

UNIVERSIDADE DO VALE DO RIO DOS SINOS - UNISINOS UNIVERSIDADE

JESUÍTA DO RIO GRANDE DO SUL

GUILHERME OLIVEIRA DA ROSA

YURI ANDRADE RODRIGUES

Circuito Manufaturado

Trabalho elaborado como requisito parcial para a conclusão da cadeira de Introdução à Engenharia Elétrica.

Prof. Rubem Dreger Orientador

São Leopoldo, junho de 2010.

1. Introdução

O projeto realizado tem por propósito adquirir conhecimentos práticos para com placas manufaturadas e soldagem de componentes. Para a realização deste se fez necessário a elaboração de um circuito, este que, por sua vez foi arbitrado pela dupla. Comunicação por RF foi o assunto abordado para a realização do circuito.

1.1. Objetivos

Adquirir conhecimentos práticos sobre placas manufaturadas e soldagem de componentes, além de conhecer componentes eletrônicos e recursos técnicos.

Recursos técnicos

Segue abaixo uma lista dos recursos técnicos utilizados no decorrer do projeto:

  • Multímetro;
  • Protoboard;
  • Fonte de alimentação CC regulável;
  • Estação e sugador de solda;
  • Estanho e fluxo;
  • Placa de Fenolite;
  • Ácido Percloreto de Ferro;
  • Softcad, Word e Excel;
  • Papel Glossy;
  • Alicate de bico e corte, estilete;
  • Suporte para soldagem da placa;
  • Mini-Furadeira;
  • Caneta retroprojetora, e impressora laser;
  • Livros e datasheets;

2. Comunicação RF

1.2. Codificação e transmissão do sinal

Para o envio da transmissão do sinal se fez necessário à utilização de um rádio transmissor –TXC1 – e de um encoder – HT 12E, como mostra a figura abaixo:

A dupla arbitrou conectar todos os oito pinos de endereçamento em aberto, já que

em sua estrutura interna a resistores de pull-up nessas saídas. Através dos oito

pinos de endereço do encoder, a informação que chega aos quatro pinos de dados

é codificada.

Os pinos AD8, AD9, AD10 e AD11 representam respectivamente a informação a

ser enviada, que para isso será tratada pelo integrado.

O pino Dout é utilizado para enviar os bits de informação serialmente para o pino

2 do transmissor –Data.

Segundo os datasheets dos integrados HT12E e HT12D para se tornar eficaz a

transmissão de dados, é preciso utilizar um resistor para a freqüência de oscilação

do encoder, esta que deve ser aproximadamente cinqüenta vezes menor que a do

decoder. Sendo assim o resistor utilizado foi de 1MΩ.

O pino 14 – Transmission Enable – está diretamente conectado à GND, para que

assim o envio de informações via RF seja simultâneo. Caso contrário ele sempre

enviaria os dados somente após algum pulso para GND.

3. Procedimentos de desenvolvimento da placa

Primeiramente após a definição do projeto a ser desenvolvido, a dupla elaborou

no software Eagle, o layout da placa de circuito impresso, como mostra na figura

abaixo.

Após a realização deste, com o auxílio de um papel glossy (papel de fotografia)

foi implantada na placa o layout desenvolvido.

O procedimento foi feito da seguinte forma:

  • O layout foi impresso neste tipo de papel, logo após o mesmo foi

prensado junto à placa virgem esboçando seu conteúdo nela.

  • Após ter o esboço expresso na placa, esta foi retocada com caneta

retroprojetora para corrigir algumas falhas do processo anterior.

  • A placa é submersa ao percloreto de ferro e agitada durante um tempo

estimado de 20 minutos.

  • Depois de submersa ao ácido, a placa se encontra totalmente corroída,

com exceção ao layout desenvolvido.

  • Foi realizada uma limpeza na placa para remover os resíduos gerados

pelo ácido.

  • Somente após todos os procedimentos anteriores foi realizada a

soldagem dos componentes na placa.

5. Anexos

Segue abaixo as imagens do projeto realizado.

Circuito de Codificação e transmissão do sinal:

Circuito de Recepção e decodificação do sinal:
