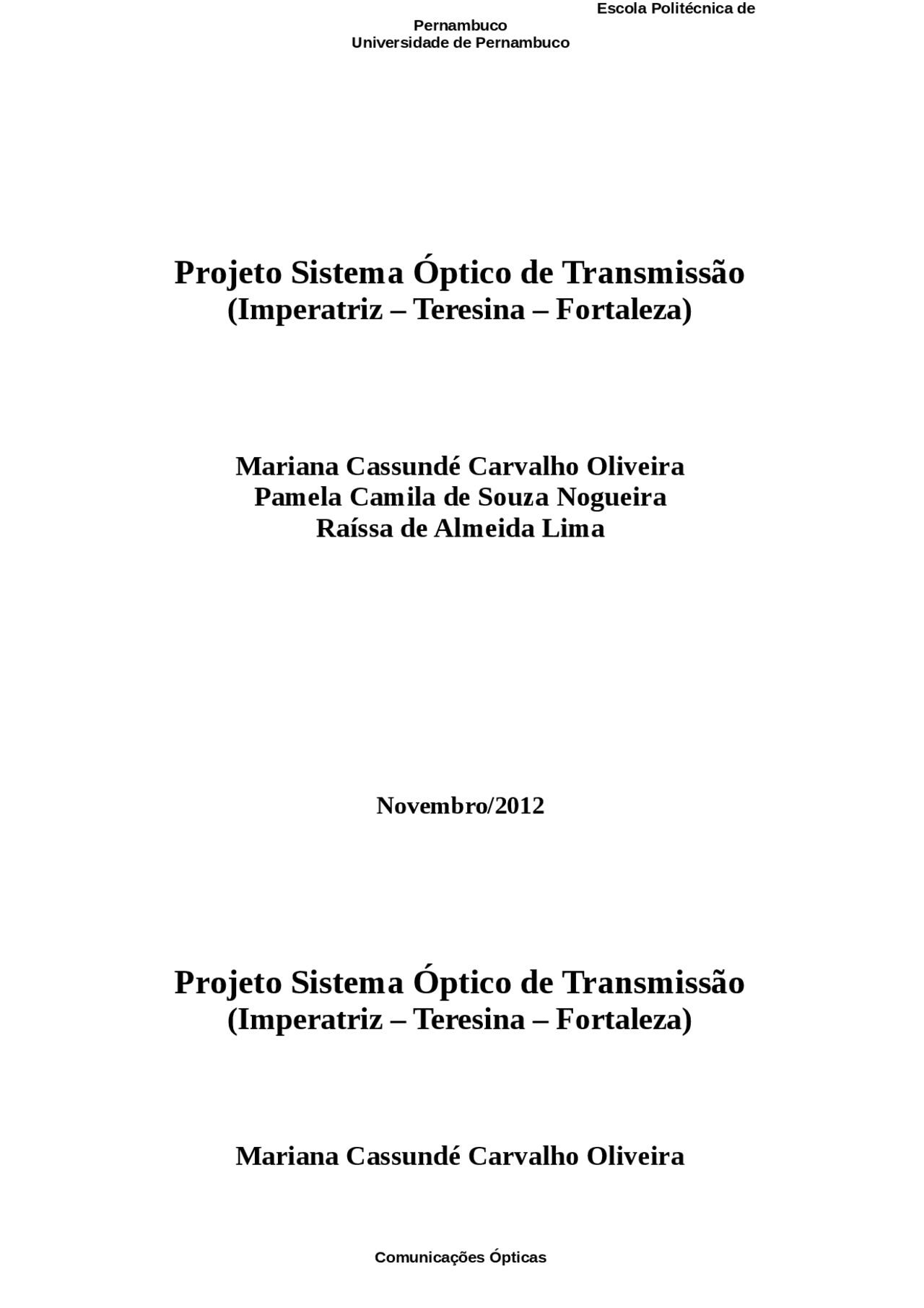

Projeto Sistema Óptico de Transmissão
(Imperatriz – Teresina – Fortaleza)
Mariana Cassundé Carvalho Oliveira
Pamela Camila de Souza Nogueira
Raíssa de Almeida Lima
Novembro/
Projeto Sistema Óptico de Transmissão
(Imperatriz – Teresina – Fortaleza)
Mariana Cassundé Carvalho Oliveira
Pernambuco Universidade de Pernambuco
Pamela Camila de Souza Nogueira
Raíssa de Almeida Lima
Trabalho referente à disciplina
Comunicações Ópticas para
obtenção de nota equivalente ao 2º
exercício, ministrada pelo
professor Helder Alves Pereira,
turma DM.
Novembro/
- Objetivo
O objetivo do presente trabalho é projetar um enlace óptico que seja possível e viável
ser estabelecido da cidade de Imperatriz, localizada no Maranhão, até a capital do
Ceará, Fortaleza, passando pela cidade de Teresina, capital do Piauí.
- Metodologia
O trabalho em questão foi elaborado com base nas aulas e conceitos da disciplina de
Comunicações Ópticas, aliado ao software Microsoft Excel 2010 e ao Google Maps
para obtenção dos gráficos e suas respectivas distâncias entre as cidades.
- Cidades
Imperatriz - É um município brasileiro do estado do Maranhão, sendo sua segunda
cidade mais populosa, com 247.553 habitantes e área de 1.367,901 km², dos quais
15,480 km² estão em zona urbana. Sede da Região Metropolitana do Sudoeste
Maranhense, a cidade se estende pela margem direita do rio Tocantins, e é atravessada
pela Rodovia Belém-Brasília, situando-se na divisa com o estado do Tocantins.
Teresina - É a capital e o município mais populoso do estado brasileiro do Piauí.
Localiza-se no Centro-Norte Piauiense a 366 km do litoral, sendo, portanto, a única
capital da Região Nordeste que não se localiza às margens do Oceano Atlântico. É a 19ª
maior cidade do Brasil, com 822.363 habitantes, sendo a 15ª maior capital de estado no
Brasil. Está conurbada com o município maranhense de Timon e a única barreira natural
que separa Teresina de Timon é o Rio Parnaíba, um dos maiores do Nordeste e o maior
rio genuinamente nordestino, isto é, nasce e deságua em território nordestino.
Pernambuco Universidade de Pernambuco
4.3 Dimensionamento dos ganhos dos amplificadores ópticos (CASO GERAL):
4.4 Dimensionamento do comprimento da fibra de compensação de dispersão
cromática:
4.5 Dimensionamento de transmissor óptico (CASO GERAL):
4.6 Cálculo da relação sinal ruído óptica do nó receptor de cada enlace da rota:
4.7 Determinação dos possíveis nós regeneradores ao longo da rota (inclusão de nós
intermediários).
4.8 Montar a Tabela 1 para cada enlace óptico de transmissão.
4.9 Ilustrar o caminho óptico com os nós intermediários responsáveis pela regeneração
eletrônica.
Parâmetros utilizados no projeto do sistema óptico de transmissão.
Descrição Valor Unidade
Pernambuco Universidade de Pernambuco
Alargamento temporal máximo devido à dispersão cromática (δ%)
Alargamento temporal máximo devido à PMD (γ%)
Atenuação da fibra de transmissão (αFb )
0,22 dB/km
Atenuação da fibra de compensação de dispersão cromática (α (^) Dcf)
0,60 dB/km
Coeficiente de dispersão cromática da fibra compensadora de dispersão cromática (DDcf )
-110,0 ps/km.nm
Coeficiente de dispersão cromática da fibra de transmissão (DCr )
4,5 ps/km.nm
Coeficiente de PMD (DPMD) 0,04^ ps/km 1/ Comprimento de onda de transmissão (λTx)
1550 Nm
Constante de Planck (h) (^) 6,63 x 10-34^ m 2 kg/s Emenda (LEm) 0,5 dB Espaçamento entre amplificadores ópticos de linha (dAmp )
50 Km
Fator de ruído do amplificador óptico (FAmp )
3,16 Adimensional
Figura de ruído do amplificador óptico (NFAmp )
5 dB
Largura de faixa do filtro óptico (B (^) o)
100 GHz
Largura de linha do transmissor (Δλ)
0,013 Nm
Margem de segurança (MARGEM) 3 dB Perda no comutador óptico (LSw) 2 dB Perda no Demultiplexador óptico (LDx)
2 dB
Perda no Multiplexador óptico (LMx)
2 dB
Relação sinal-ruído óptica de limiar (OSNR (^) Limiar)
22 dB
Relação sinal-ruído óptica de transmissão (OSNR (^) Tx)
40 dB
Sensibilidade do receptor (PRx) -30 dBm Taxa de transmissão (B) 10 Gbps Velocidade da luz no vácuo (c) (^) 3 x 10^8 m/s
- Estudo de Rotas - Mapas e Tabelas
- Imperatriz – Teresina (d = 608 km)
Pernambuco Universidade de Pernambuco
- Grajaú - Teresina (d = 417 km)
Conforme exibido na tabela, não é possível estabelecer o enlace Grajaú – Teresina,
tendo em vista que a OSNR(dB) < 22, fugindo dos parâmetros de qualidade.
- Grajaú – Barra da Corda (d = 119 km)
Pernambuco Universidade de Pernambuco
Conforme exibido na tabela, é possível estabelecer o enlace Grajaú – Barra da Corda,
tendo em vista que a OSNR(dB) > 22, atendendo os parâmetros de qualidade.
- Barra da Corda – Teresina (d = 300 km)
Conforme exibido na tabela, não é possível estabelecer o enlace Barra da Corda –
Teresina, tendo em vista que a OSNR(dB) < 22, fugindo dos parâmetros de qualidade.
Pernambuco Universidade de Pernambuco
Conforme exibido na tabela, não é possível estabelecer o enlace Pedreiras – Teresina,
tendo em vista que a OSNR(dB) < 22, fugindo dos parâmetros de qualidade.
- Pedreiras – Caxias (d = 169 km)
Pernambuco Universidade de Pernambuco
Conforme exibido na tabela, é possível estabelecer o enlace Pedreiras – Caxias, tendo
em vista que a OSNR(dB) > 22, atendendo os parâmetros de qualidade.
- Caxias - Teresina (d = 68,20 km)
Conforme exibido na tabela, é possível estabelecer o enlace Caxias - Teresina, tendo em
vista que a OSNR(dB) > 22, atendendo os parâmetros de qualidade.
- Teresina - Fortaleza (d = 589 km)
Pernambuco Universidade de Pernambuco
- Teresina – Piripiri (d = 164 km)
Conforme exibido na tabela, é possível estabelecer o enlace Teresina - Piripiri, tendo em
vista que a OSNR(dB) > 22, atendendo os parâmetros de qualidade.
- Piripiri - Fortaleza (d = 429 km)
Pernambuco Universidade de Pernambuco
Conforme exibido na tabela, não é possível estabelecer o enlace Piripiri – Fortaleza,
tendo em vista que a OSNR(dB) < 22, fugindo dos parâmetros de qualidade.
- Piripiri - Tianguá (d = 112 km)
Conforme exibido na tabela, é possível estabelecer o enlace Piripiri - Tianguá, tendo em
vista que a OSNR(dB) > 22, atendendo os parâmetros de qualidade.
Pernambuco Universidade de Pernambuco
Conforme exibido na tabela, é possível estabelecer o enlace Tianguá - Itapagé, tendo em
vista que a OSNR(dB) > 22, atendendo os parâmetros de qualidade.
- Itapagé - Fortaleza (d = 130 km)
Conforme exibido na tabela, é possível estabelecer o enlace Itapagé - Fortaleza, tendo
em vista que a OSNR(dB) > 22, atendendo os parâmetros de qualidade.
Pernambuco Universidade de Pernambuco
- Tabela Resumo
- Conclusão
Através dos estudos e análises realizados nesse trabalho, conclui-se que um dos
possíveis caminhos ópticos viáveis para o estabelecimento da conexão entre as cidades
de Imperatriz e Fortaleza passando por Teresina é dado pela seguinte rota:
Imperatriz – Grajaú - Barra do Corda – Pedreiras – Caxias – Teresina – Piripiri –
Tianguá – Itapagé – Fortaleza.
