SIMBOLOGIA
DISJUNTOR BIPOLAR
DISPOSITIVO DE PROTEÇÃO CONTRA SURTO DPS CA
MODULO FV "???"
MOD: ???
CELULAS - ? Wp
ATERRAMENTO
F N
F N
QUADRO DE DISTRIBUIÇÃO
PE
ENTRADA DE ENERGIA
CAIXA DE MEDIÇÃO
MEDIDOR
BIDIRECIONAL
N
FF
N
DISJUNTOR CA
MONOPOLAR
?A
CABO COBRE 0,6/1KV
1x # ?mm² - AZ (NEUTRO)
CABO COBRE 0,6/1KV
2x # ?mm² - PR (FASE)
CABO COBRE 0,6/1KV
1x # ?mm² - PR (FASE)
SINALIZAÇÃO OBRIGATORIA
A SER FIXADA NO PADÃO
RISCO DE CHOQUE
ELÉTRICO
GERAÇÃO PRÓPRIA
CUIDADOS
NOTA:
ESTE ESQUEMA ELÉTRICO É UM EXEMPLO DE UM PROJETO
PADRÃO PARA UM SISTEMA COM AS CARACTERÍSTICAS
MOSTRADAS. CÁLCULOS E ADEQUAÇÕES DO PROJETOS DEVEM
SER FEITAS E CONFERIDAS PELO ENGENHEIRO RESPONSÁVEL.
MICROINVERSOR HMS-1800-4T
1x MÓDULO ?Wp 1x MÓDULO ?Wp
CABO SOLAR #4mm²CABO SOLAR #4mm²
1x MÓDULO ?Wp 1x MÓDULO ?Wp 1x MÓDULO ?Wp 1x MÓDULO ?Wp
CABO SOLAR #4mm²CABO SOLAR #4mm²
1x MÓDULO ?Wp 1x MÓDULO ?Wp
DISJUNTOR CA
BIPOLAR 32A
2x DPS 275Vca
40kA
CABO COBRE 0,6/1KV
1x # ?mm² - AZ (NEUTRO)
CABO COBRE 0,6/1KV
1x # ?mm² - VD (TERRA)
CABO COBRE 0,6/1KV
1x # ?mm² - PR (FASE)
CABO COBRE 0,6/1KV
1x # ?mm² - AZ (NEUTRO)
CABO COBRE 0,6/1KV
1x # ?mm² - VD (TERRA)
QUADRO DE PROTEÇÃO
QDCA/85
MICROINVERSOR
HMS-1800-4T
MICROINVERSOR
HMS-1800-4T
MICROINVERSOR
HMS-1800-4T
1x MÓDULO ?Wp 1x MÓDULO ?Wp
CABO SOLAR #4mm²CABO SOLAR #4mm²
1x MÓDULO ?Wp 1x MÓDULO ?Wp
MICROINVERSOR
HMS-1800-4T
CABO COBRE PP FLEX HEPR 0,6/1KV
1x # 4mm² - PR (FASE)
PONTO DE ENTRADA DA
CONCESSIONÁRIA
220Vca
CABO COBRE PP FLEX HEPR 0,6/1KV
1x # 4mm² - AZ (NEUTRO)
CABO COBRE PP FLEX HEPR 0,6/1KV
1x # 4mm² - VD (TERRA)
CABO COBRE PP FLEX HEPR 0,6/1KV
1x # 4mm² - PR (FASE)
CABO COBRE PP FLEX HEPR 0,6/1KV
1x # 4mm² - AZ (NEUTRO)
CABO COBRE PP FLEX HEPR 0,6/1KV
1x # 4mm² - VD (TERRA)
CABO COBRE PP FLEX HEPR 0,6/1KV
1x # 6mm² - PR (FASE)
CABO COBRE PP FLEX HEPR 0,6/1KV
1x # 6mm² - AZ (NEUTRO)
CABO COBRE PP FLEX HEPR 0,6/1KV
1x # 6mm² - VD (TERRA)
DISJUNTOR MONOPOLAR
TITULO:
PRODUTO:
DATA:
Nome / Endereço do Empredimento:
NOME:
END.: Rua: Nº:
Bairro: CEP:
Cidade: Est.:
Responsável Técnico:
NOME:
CREA: ART:
END.: Rua: Nº:
Bairro: CEP:
Cidade: Est.:
DESENHISTA:
APROVADO:
ESCALA:
FOLHA:
TAMANHO:
REVISÃO:
A
B
C
D
1 2 345 6
12345 6
A
B
C
D
APROVAÇÃO:
São Paulo São Paulo
05120-050
12
SÃO BERNADINO
Parque Anhanguera
PHB SOLAR LTDA
São Paulo
05120-050
São Paulo
Parque Anhanguera 12
SÃO BERNADINO
PHB SOLAR LTDA
001
S/ Escala
PHB
PHB
A0
A4
21/07/2022
21/07/2022

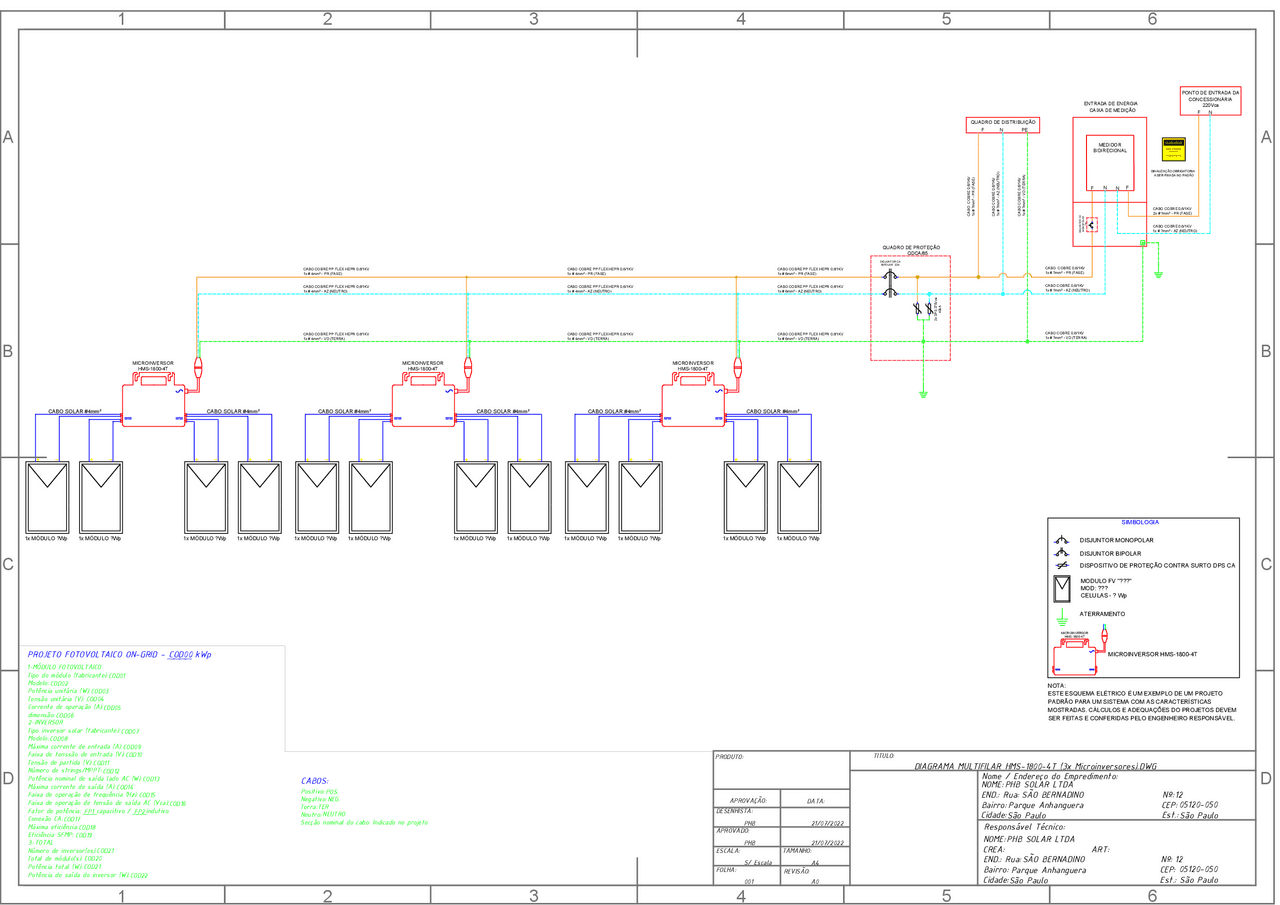

DIAGRAMA MULTIFILAR HMS-1800-4T (3x Microinversores).DWG
PROJETO FOTOVOLTAICO ON-GRID - ____ kWp
1-MÓDULO FOTOVOLTAICO
Tipo do módulo (fabricante):
Modelo:
Potência unitária (W):
Tensão unitária (V):
Corrente de operação (A):
dimensão:
2-INVERSOR
Tipo inversor solar (fabricante):
Modelo:
Máxima corrente de entrada (A):
Faixa de tenssão de entrada (V):
Tensão de partida (V):
Número de strings/MPPT:
Potência nominal de saída lado AC (W):
Máxima corrente de saída (A):
Faixa de operação de frequência (Hz):
Faixa de operação de tensão de saída AC (Vca):
Fator de potência: ___capacitivo / ___indutivo
Conexão CA:
Máxima eficiência:
Eficiência SFMP:
3-TOTAL
Número de inversor(es):
Total de módulo(s):
Potência total (W):
Potência de saída do inversor (W):
COD00
COD01
COD02
COD03
COD04
COD05
COD06
COD09
COD08 COD07
COD10
COD11
COD12 COD13
COD14
COD15
COD16
FP1 FP2
COD17
COD18
COD19
COD20
COD21
COD22
COD21
CABOS:
Positivo:
Negativo:
Terra:
Neutro:
Secção nominal do cabo: Indicado no projeto
POS.
NEG.
TER
NEUTRO
